HXBR/HXTR - Axialfläkt, väggutförande

HXBR/HXTR

Axialfläkt, väggutförande

Sortiment av plåtmonterade axialfläktar tillverkade av högkvalitativt galvaniserat stål och försedda med skärande blad
Kontakta oss

Tillämpning

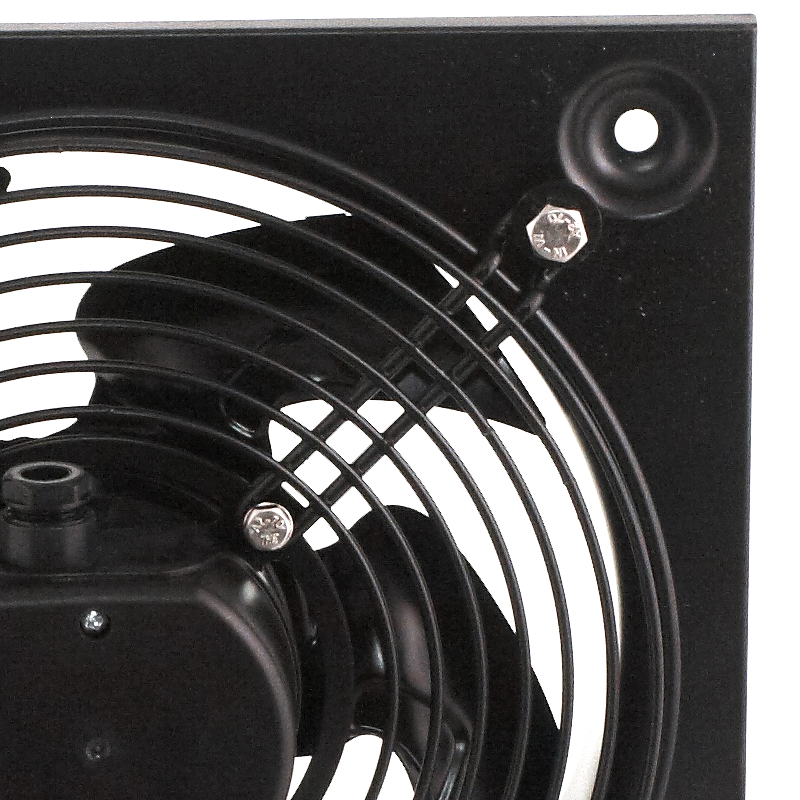

Axialfläkt i väggutförande. Lämplig för applikationer där höga luftflöden eftersträvas.

Konstruktion

Fläkten är direktdriven och har fläkthus tillverkat i stålplåt. Fläkten byggs som standard med luftriktning A, motor -> hjul, och luftströmmen skapas av en stål- eller aluminiumvinge beroende på storlek och utförande Fläkten lackas med epoxifärg i RAL9005 (svart).

Motor

Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP44 eller IP54 (beroende på modell) och isolationsklass F. Motorerna är utrustade med TP-sensorer och kan varvtalsstyras med hjälp av spänningsreglering. Om inget annat anges är motorns maximala omgivningstemperatur 40°.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

På Begäran

Trefasmotorer 230/400V 50Hz

Teknisk support

Katalogkort

Välj en fläkt www.fanselectoronline.com

m3/h
Pa

Arbetsegenskaper

Dimensioner

Typ A B C D E F J K L M D1 D2 HT
  mm mm mm mm mm mm mm mm mm mm mm mm mm
HXBR/2-200 312 260 173 200 4.5 25.5 13 46 6 54 203 227 100
HXBR/2-250 315 260 220 250 10 10.5 33 53 12 73 261 294 126
HXBR/4-250 315 260 220 250 10 33 53 12 73 261 294 126
HXBR/4-315 400 330 280 315 10 41 68 12 82 320 329 149
HXBR/4-355 450 380 315 355 10 41 75 12 82 363 371 156
HXTR/2-250 315 260 220 250 10 10.5 33 53 12 73 261 294 126
HXTR/4-250 315 260 220 250 10 33 53 12 73 261 294 126
HXTR/4-315 400 330 280 315 10 41 68 12 82 320 329 149
HXTR/4-355 450 380 315 355 10 41 75 12 82 363 371 156
Typ A B C D E F J K L M D1 D2 HT
  mm mm mm mm mm mm mm mm mm mm mm mm mm
HXBR/4-400 500 420 355 400 10 12 92 78 12 122 410 422 200
HXBR/4-450 560 480 400 450 10 68 91 12 114 457 476 204
HXBR/4-500 630 560 450 500 10 13 60 97 12 104 512 536 201
HXBR/4-560 710 630 510 560 10 20 70 99 12 114 570 596 213
HXBR/4-630 800 710 580 630 10 25 60 103 12 104 640 647 207
HXBR/6-400 500 420 355 400 10 92 78 12 122 410 422 200
HXBR/6-450 560 480 400 450 10 68 91 12 114 457 476 204
HXBR/6-500 630 560 450 500 10 60 97 12 104 512 536 201
HXBR/6-560 710 630 510 560 10 20 70 99 12 114 570 596 213
HXBR/6-630 800 710 580 630 10 25 60 103 12 104 640 647 207
HXTR/4-400 500 420 355 400 10 92 78 12 97 410 422 176
HXTR/4-450 560 480 400 450 10 68 91 12 89 457 476 179
HXTR/4-500 630 560 450 500 10 13 60 97 12 79 512 536 176
HXTR/4-560 710 630 510 560 10 20 70 99 12 89 570 596 188
HXTR/4-630 800 710 580 630 10 25 60 103 12 79 640 647 182
HXTR/6-400 500 420 355 400 10 92 78 12 97 410 422 176
HXTR/6-450 560 480 400 450 10 68 91 12 89 457 476 179
HXTR/6-500 630 560 450 500 10 60 97 12 79 512 536 176
HXTR/6-560 710 630 510 560 10 70 99 12 89 570 596 188
HXTR/6-630 800 710 580 630 10 60 103 12 79 640 647 182
HXTR/6-710 900 800 637 710 10 11 115 92 17 115 720 733 206
Typ A B C E F K D1 D2 HT
  mm mm mm mm mm mm mm mm mm
HXTR/6-800 970 910 960 14.5 17 170 797 914 262
HXTR/8-800 970 910 960 14.5 17 170 797 914 245
HXTR/12-800 970 910 960 14.5 17 170 797 914 467
