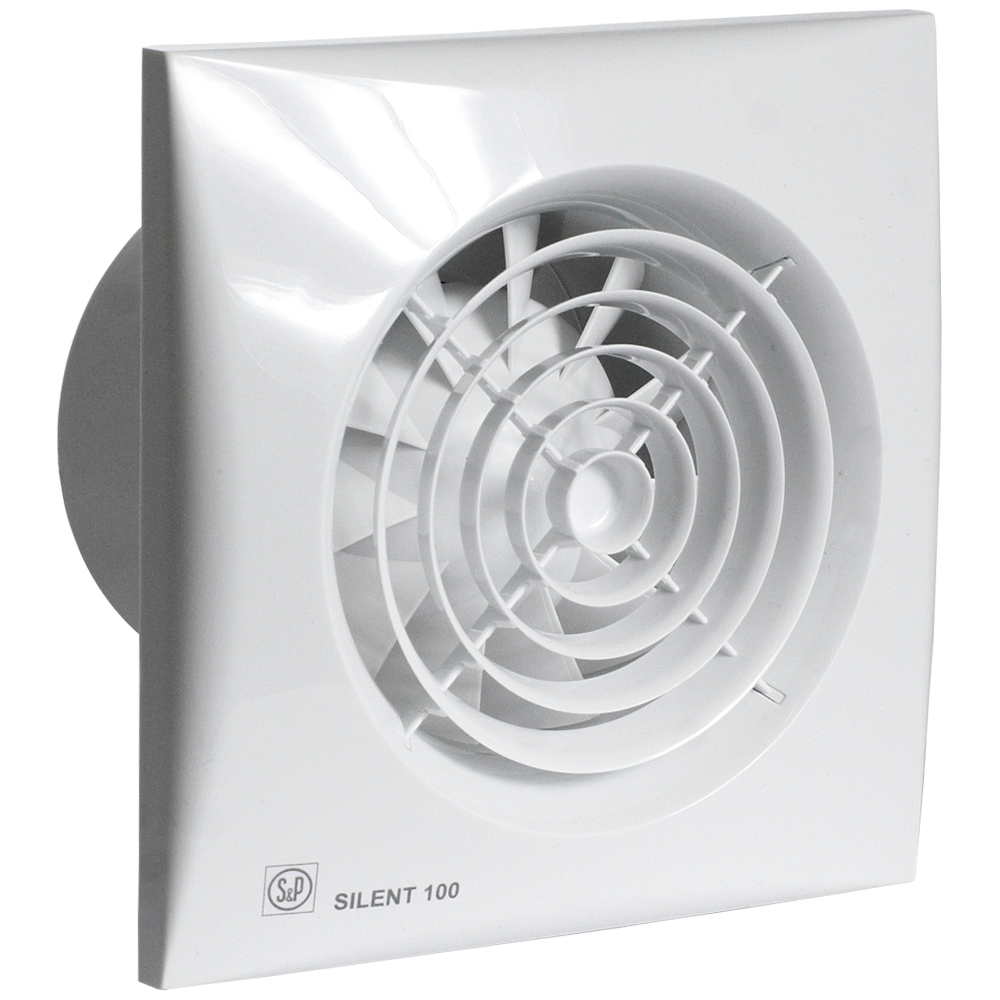

SILENT
Bostadsventilation
Tillämpning
Fläkt lämpad för att ventilera små och medelstora rum.
Konstruktion
Fläkten är direktdriven med axialvinge och anpassad för väggmontage med hus tillverkat i plast. Motorn är monterad på ljud- och vibrationsdämpande block för att reducera ljudet av fläkten. Fläkten är utrustad med kallrasskydd.
Motor
Produkter monteras i standardutförande med en kullagrad asynkron enfasmotor för drift i 230V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP45 och skydd mot elektriska stötar klass II. Motorerna är utrustade med termisk säkerhetsbrytare. Om inget annat anges är motorns maximala omgivningstemperatur 40°C.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
Katalogkort
- Användarmanual 1,73 MB
- Användarmanual 1,67 MB
- Försäkran om överensstämmelse (CE) 368,75 KB
- Försäkran om överensstämmelse (CE) 363,29 KB
- Försäkran om överensstämmelse (CE) 364,31 KB
- Försäkran om överensstämmelse (CE) 361,83 KB
- Försäkran om överensstämmelse (CE) 362,92 KB
- Försäkran om överensstämmelse (CE) 368,74 KB
- Försäkran om överensstämmelse (CE) 362,46 KB
- Försäkran om överensstämmelse (CE) 362,81 KB
- Försäkran om överensstämmelse (CE) 361,36 KB
- Försäkran om överensstämmelse (CE) 364,69 KB
- Försäkran om överensstämmelse (CE) 361,67 KB
- Försäkran om överensstämmelse (CE) 364,32 KB
- CAD ritningar 26,58 MB
- Elektriskt anslutningsdiagram 19,50 KB
- Elektriskt anslutningsdiagram 16,66 KB
- Elektriskt anslutningsdiagram 19,46 KB
- Elektriskt anslutningsdiagram 14,90 KB
- Elektriskt anslutningsdiagram 14,56 KB
- Elektriskt anslutningsdiagram 13,86 KB
- Elektriskt anslutningsdiagram 12,37 KB
Arbetsegenskaper
Dimensioner
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 100 CZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CZ - 12V | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CRIZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CDZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CDZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 100 CRZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CHZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CRZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CHZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 200 CZ | 80 | 89 | 119 | 180 | 118 |
| SILENT 200 CRZ | 80 | 89 | 119 | 180 | 118 |
| SILENT 200 CHZ | 80 | 89 | 119 | 180 | 118 |
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 300 CZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CRZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CHZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CRZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CHZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
