TH EX - ATEX-fläkt

TH EX

ATEX-fläkt

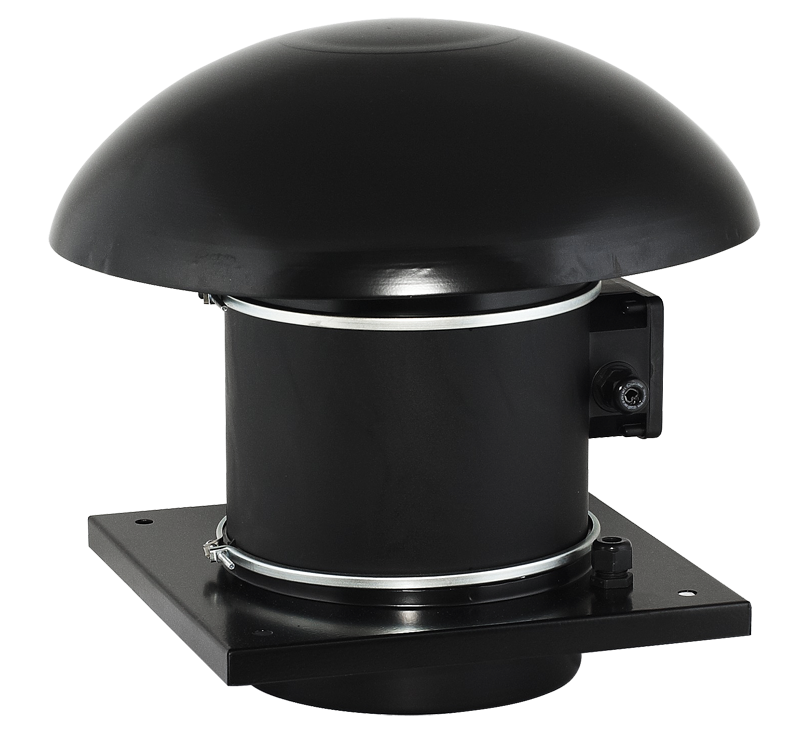

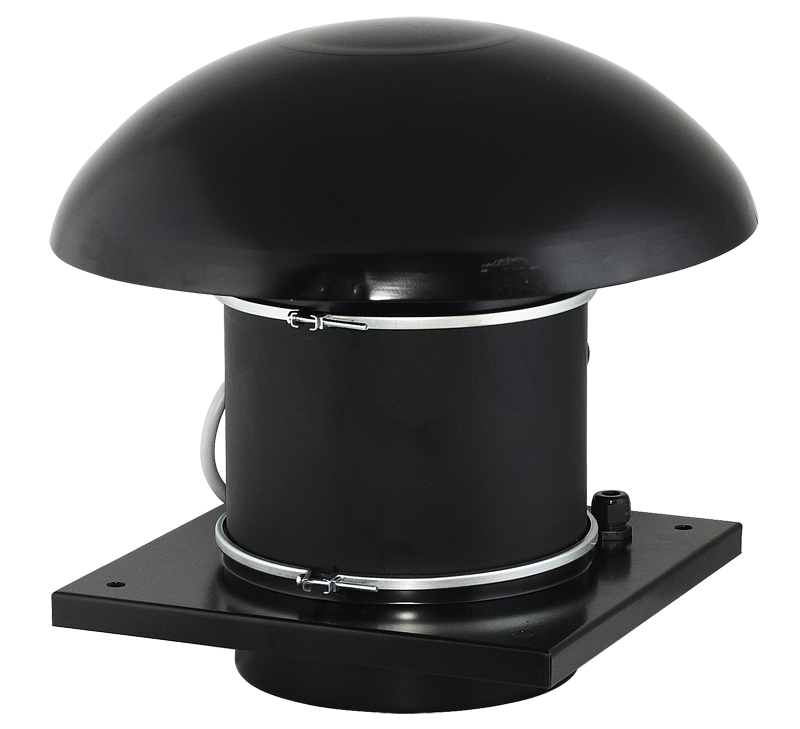

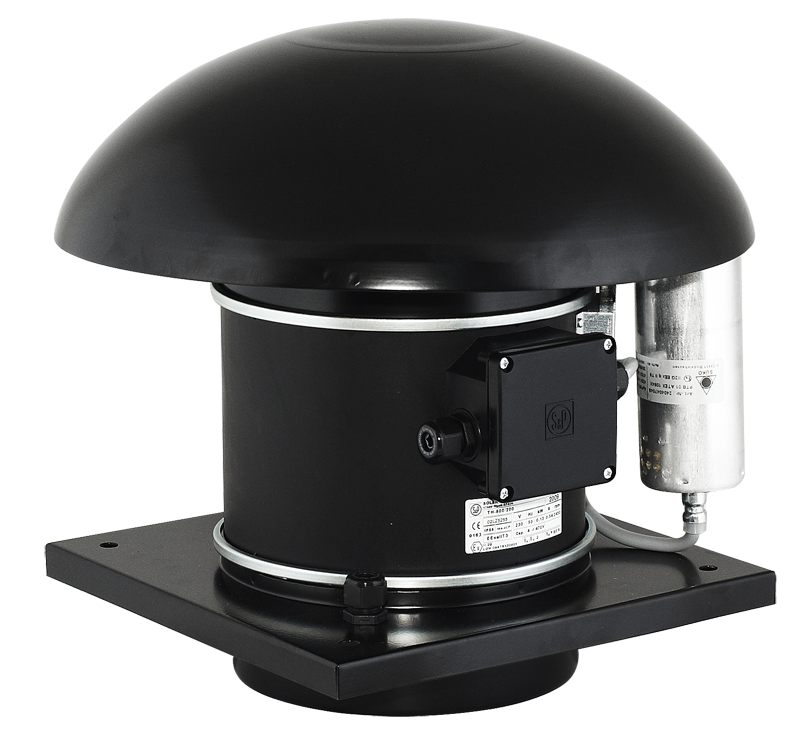

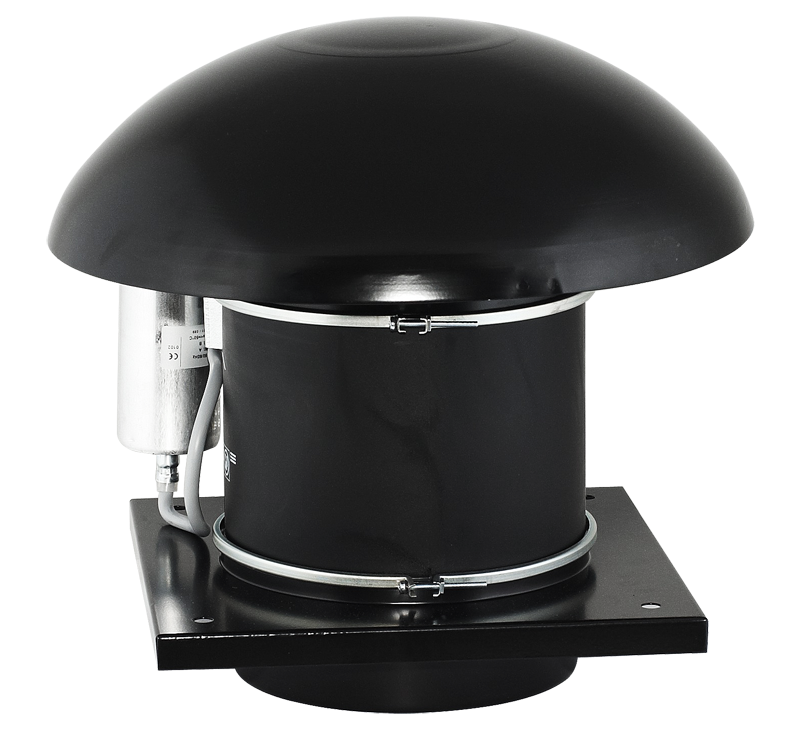

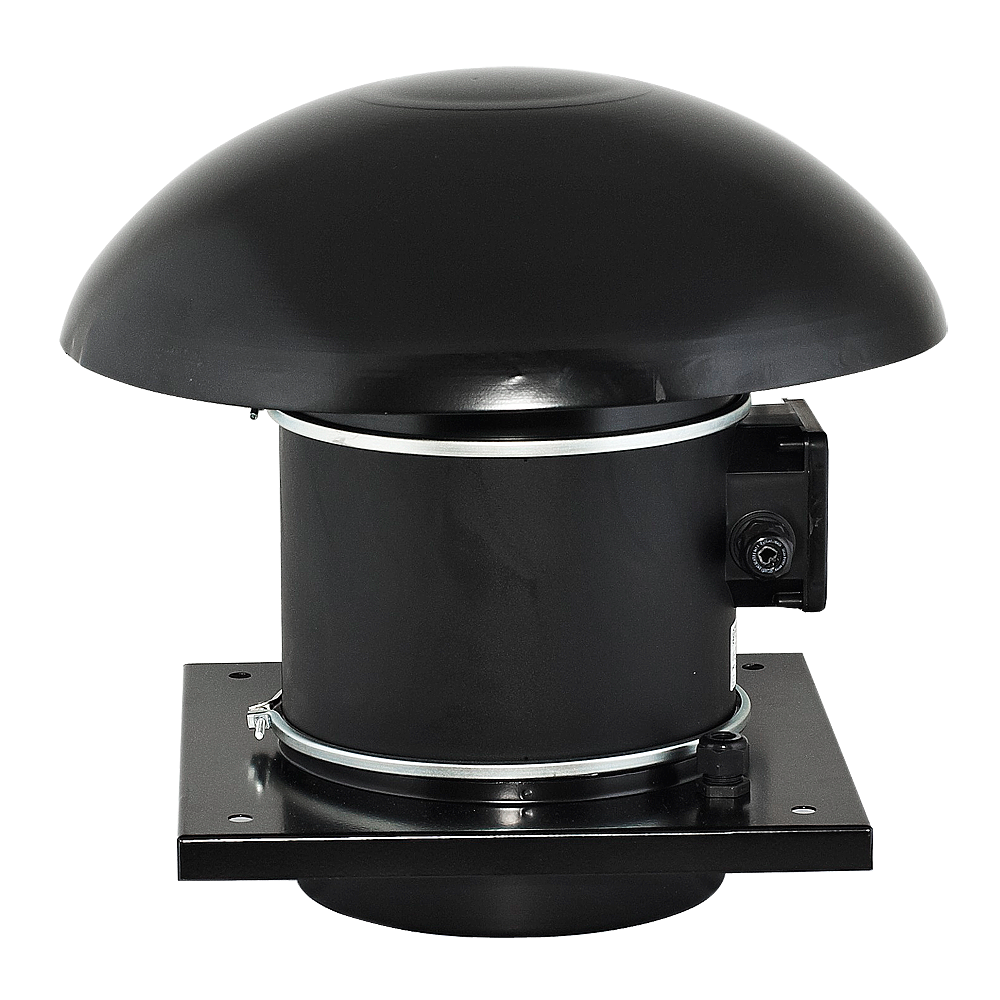

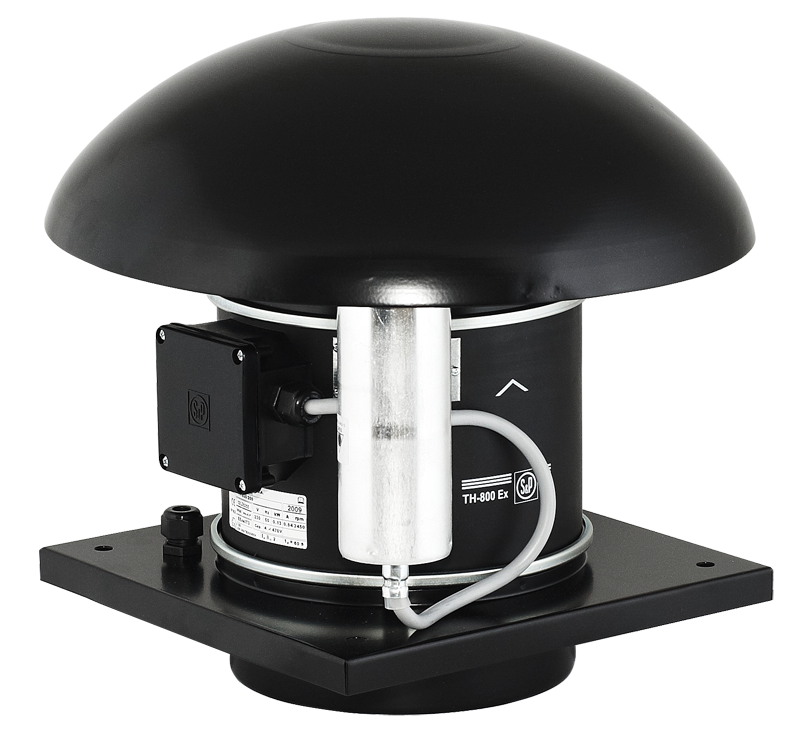

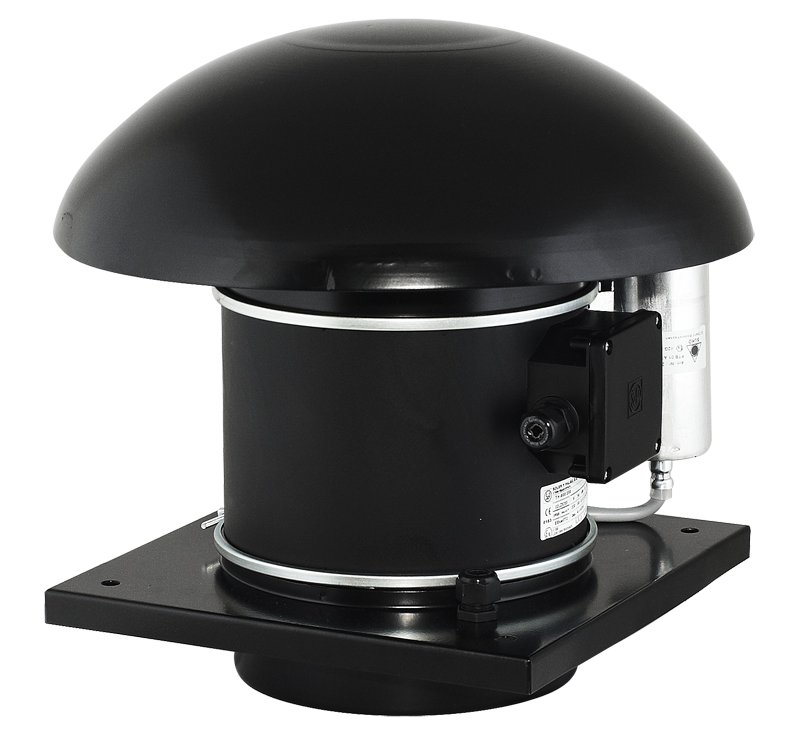

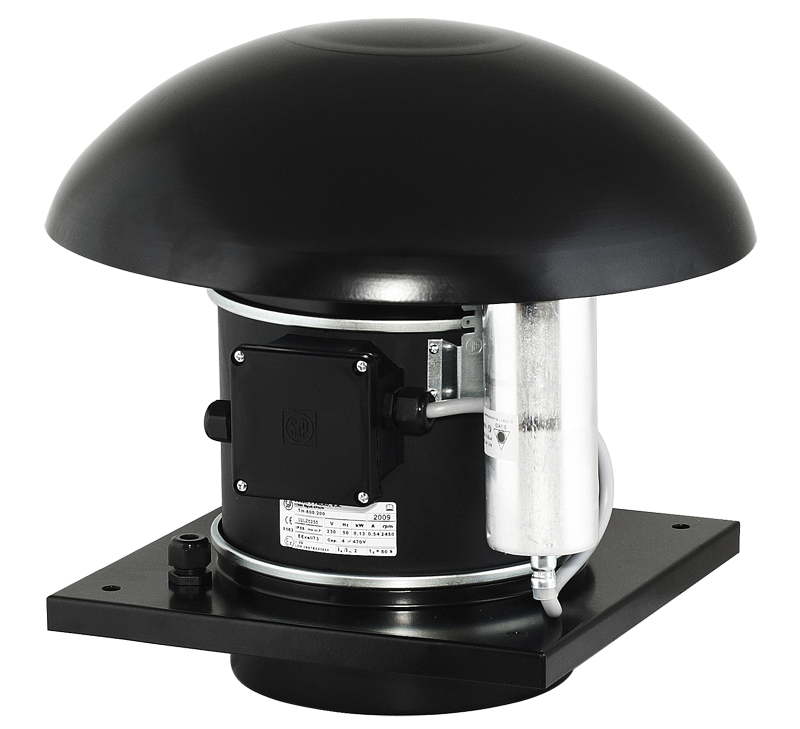

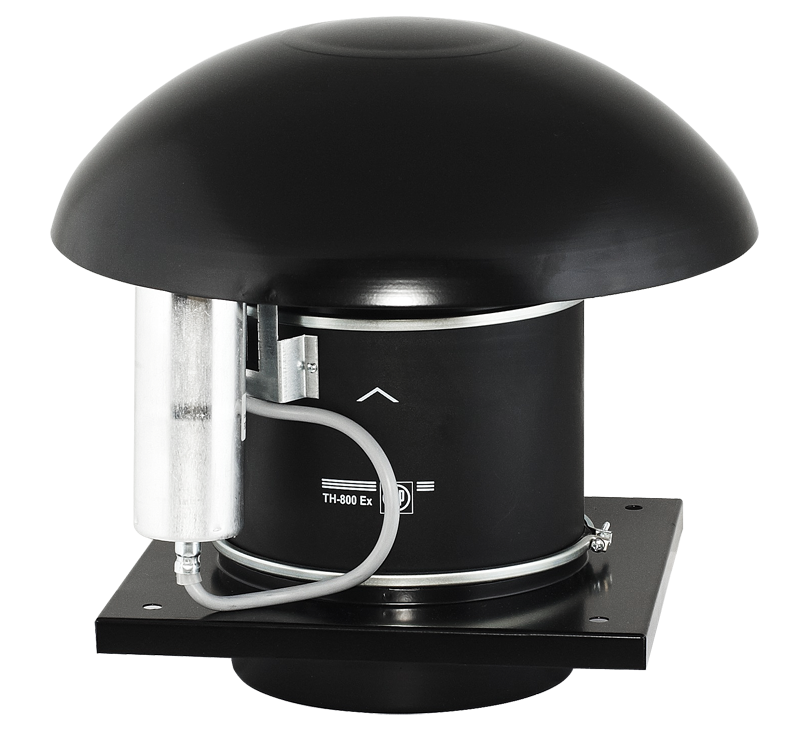

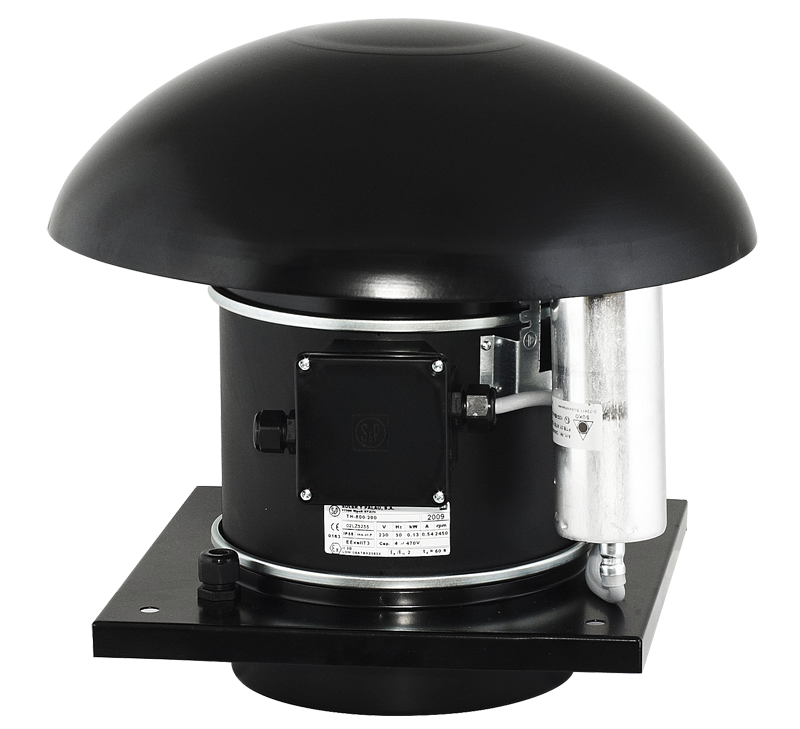

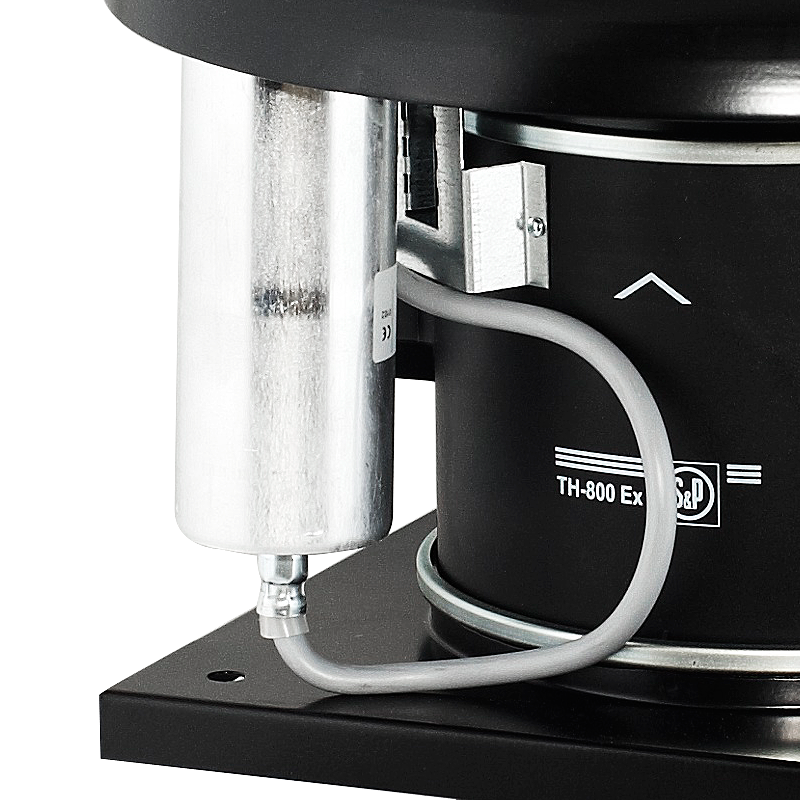

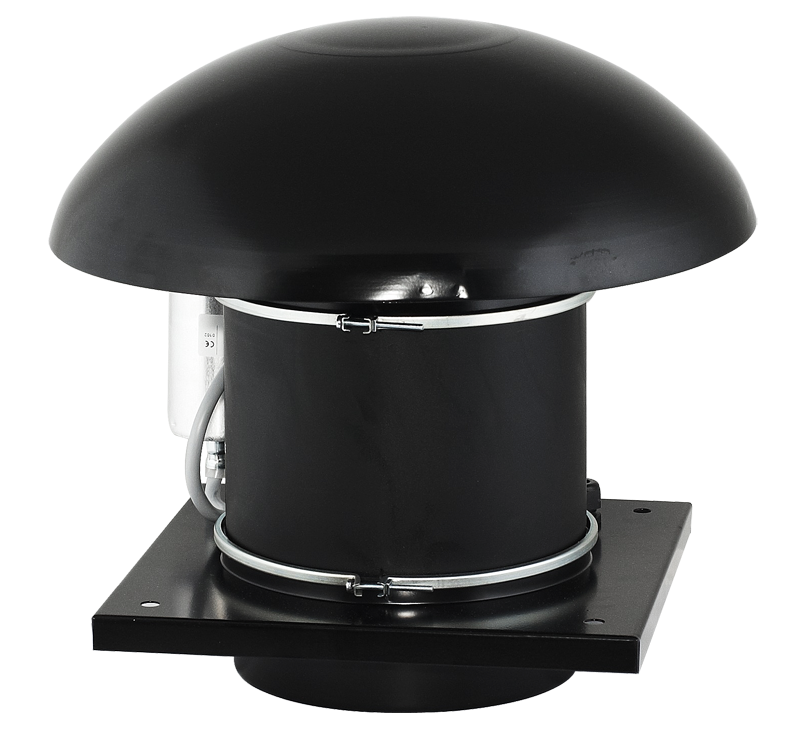

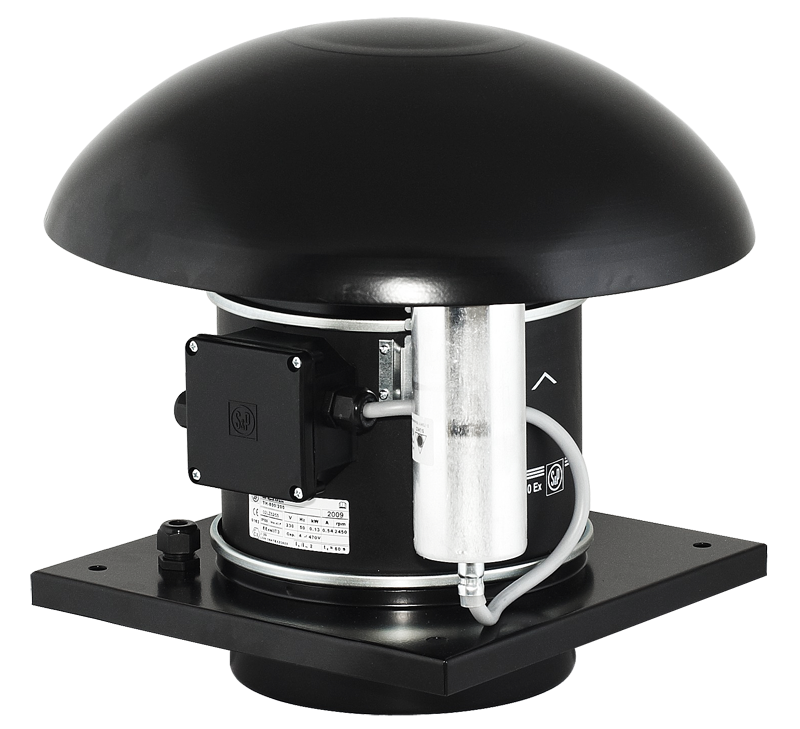

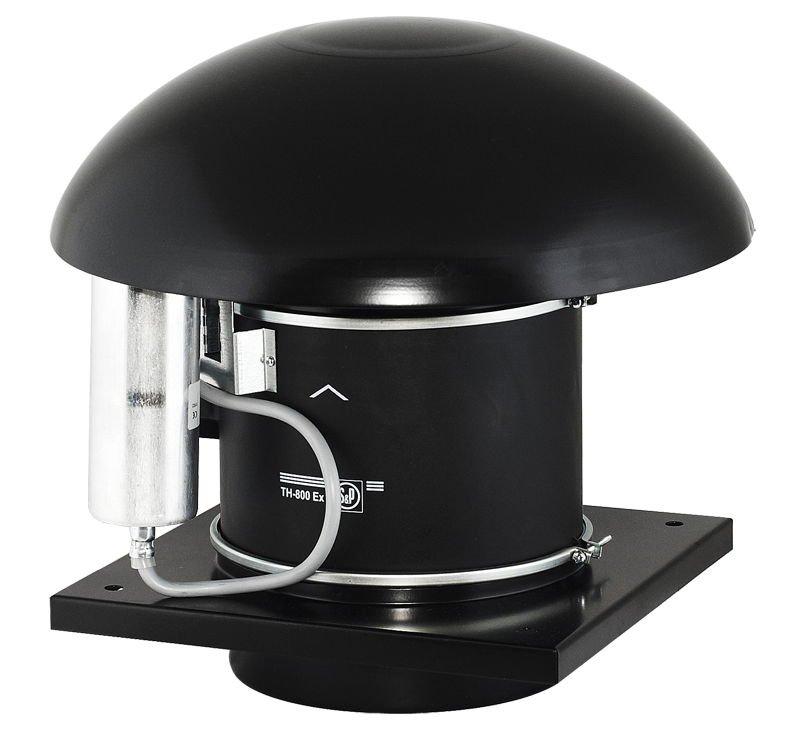

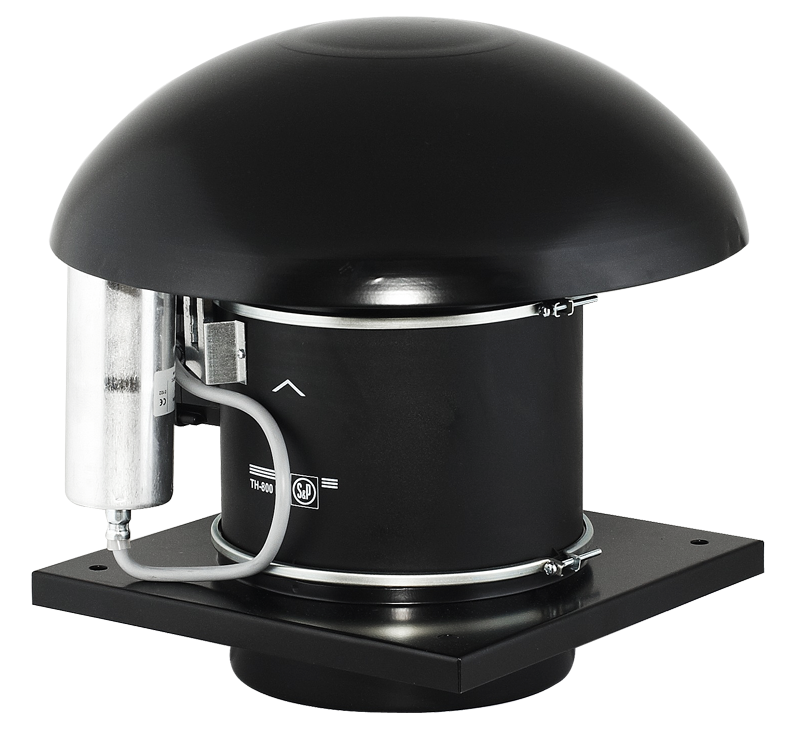

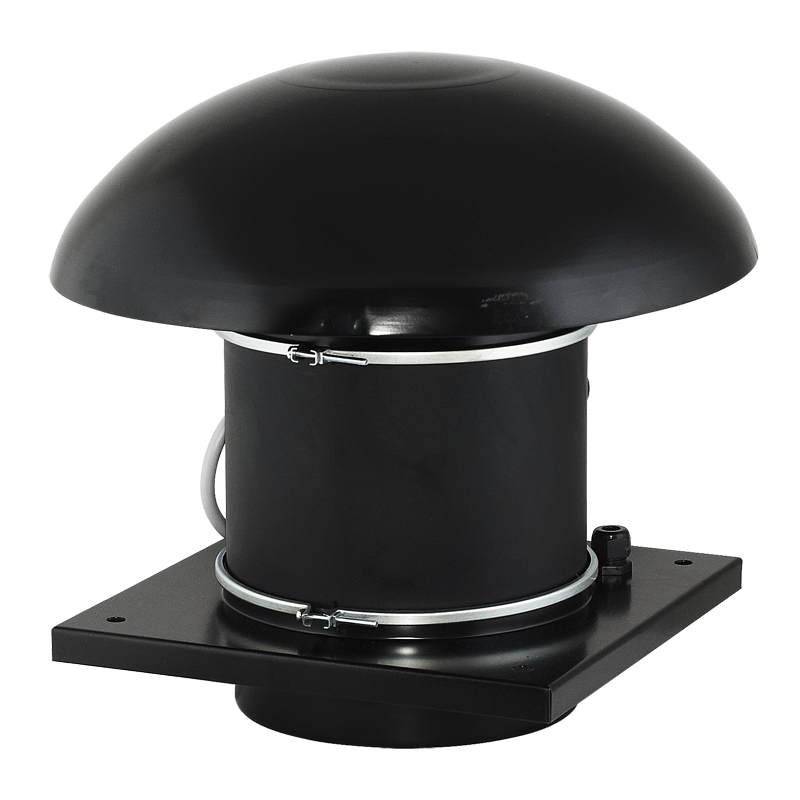

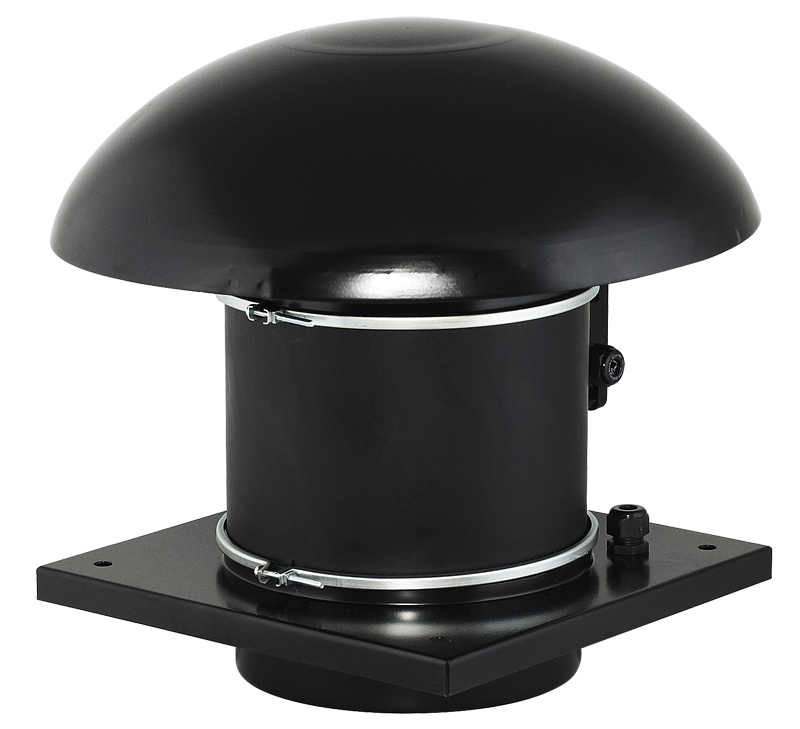

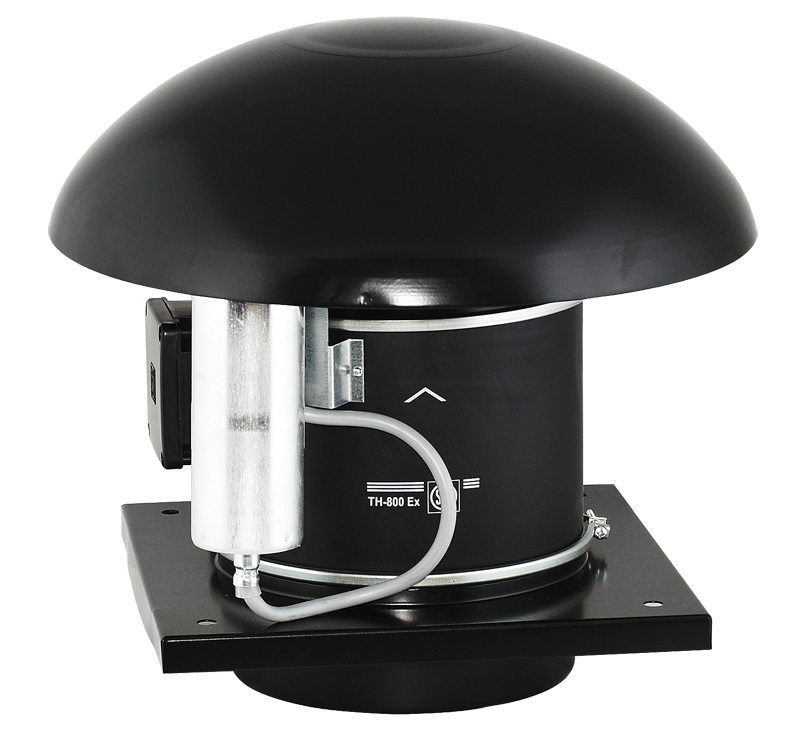

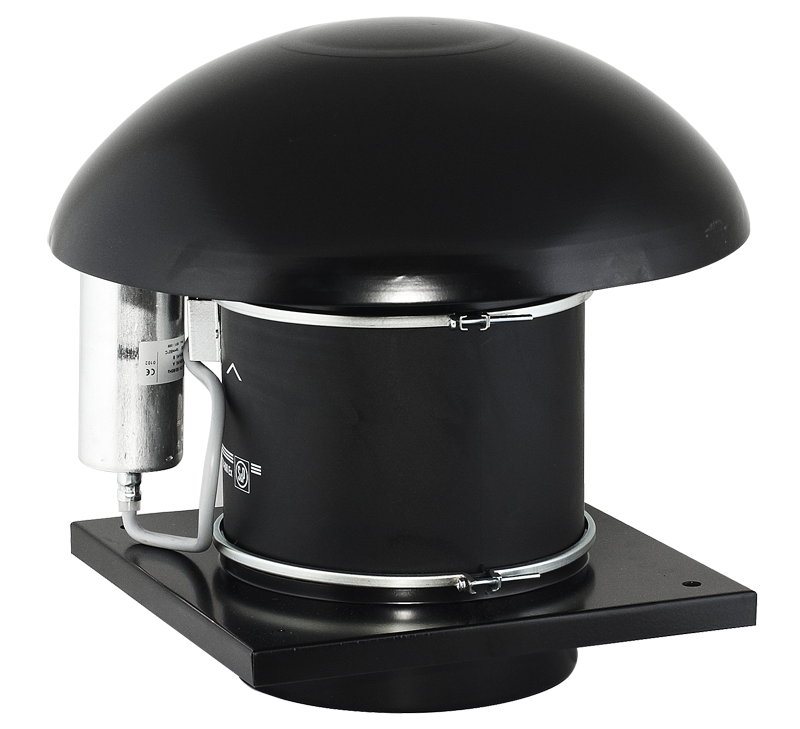

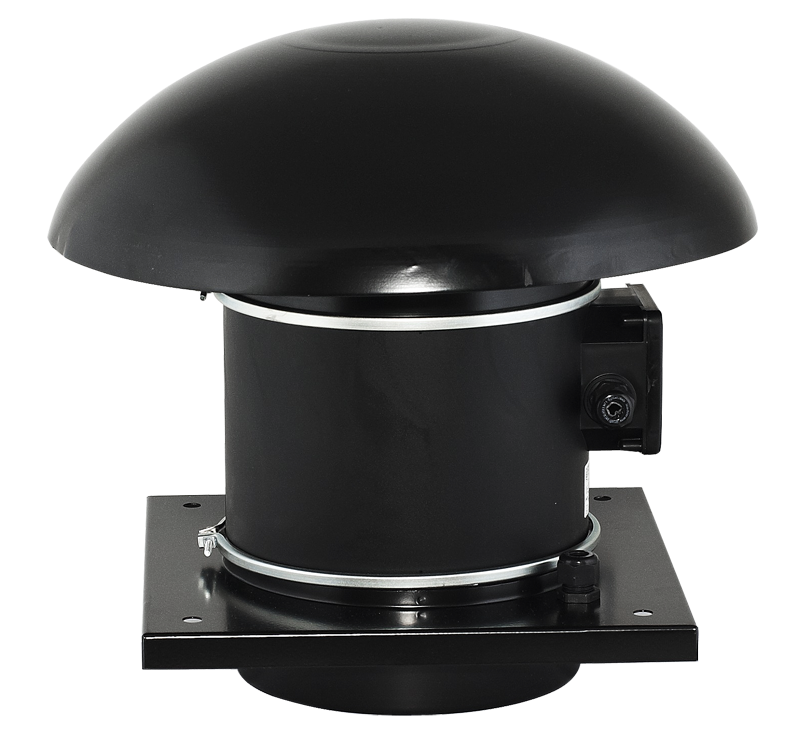

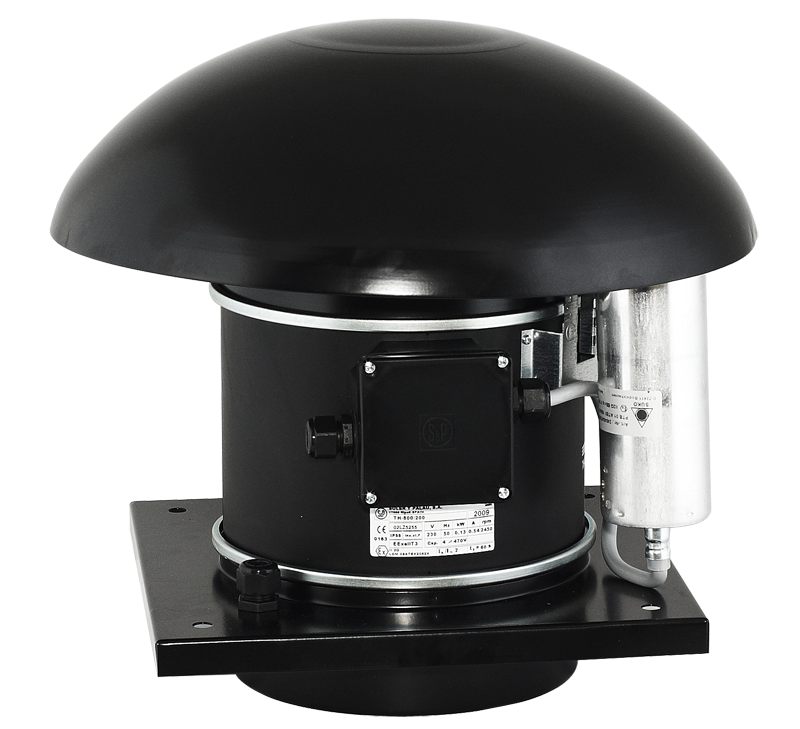

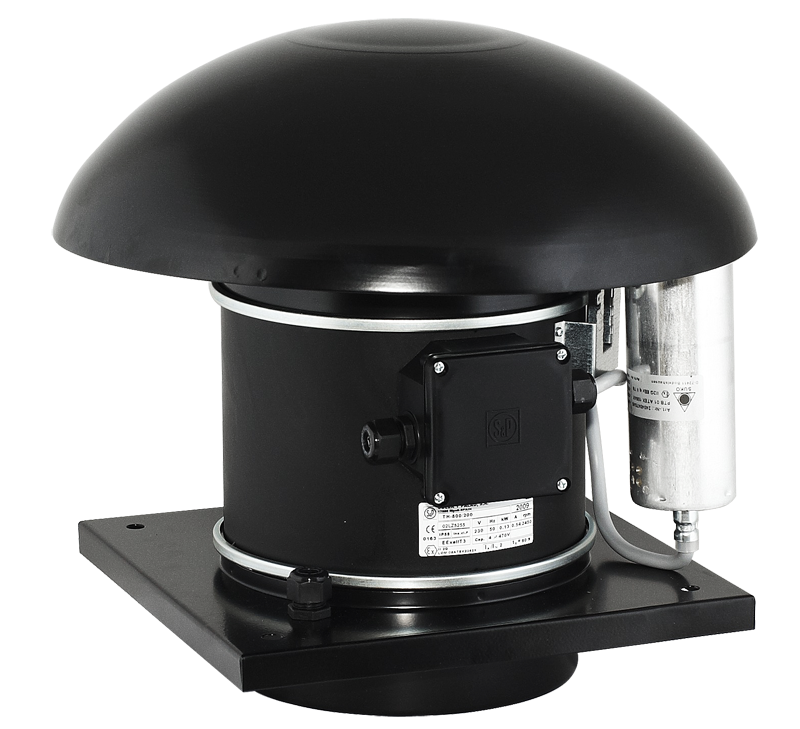

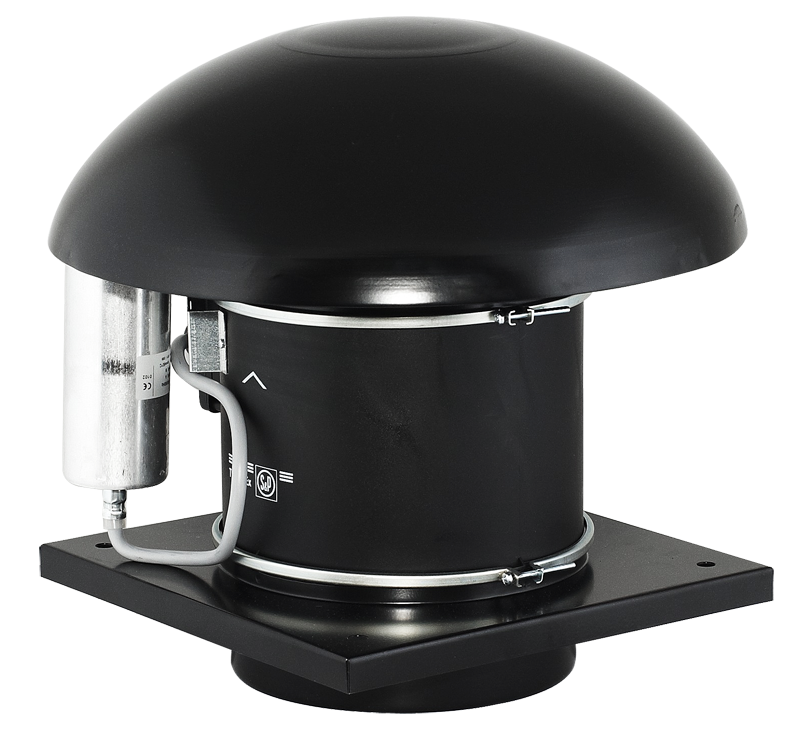

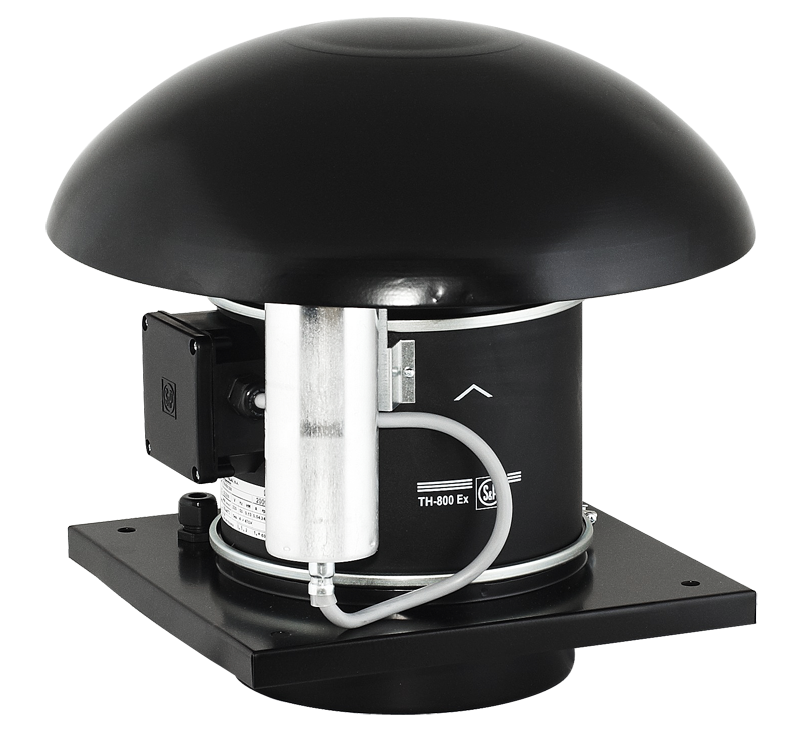

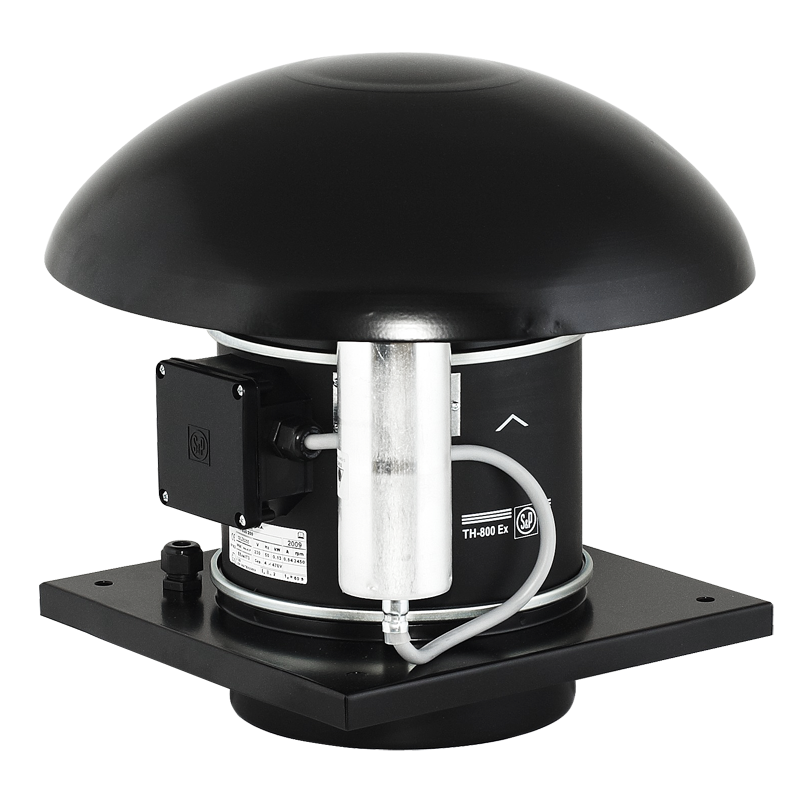

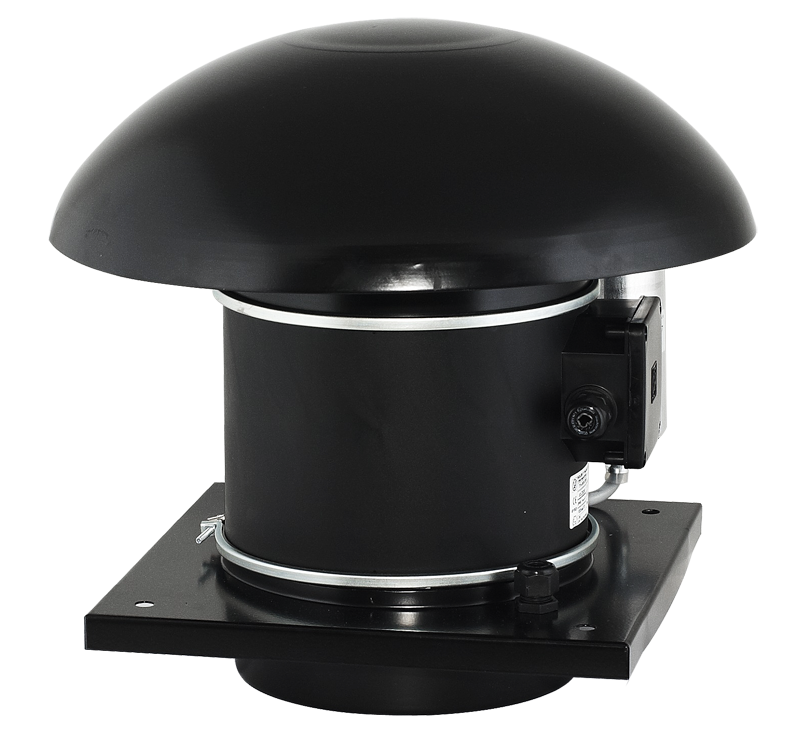

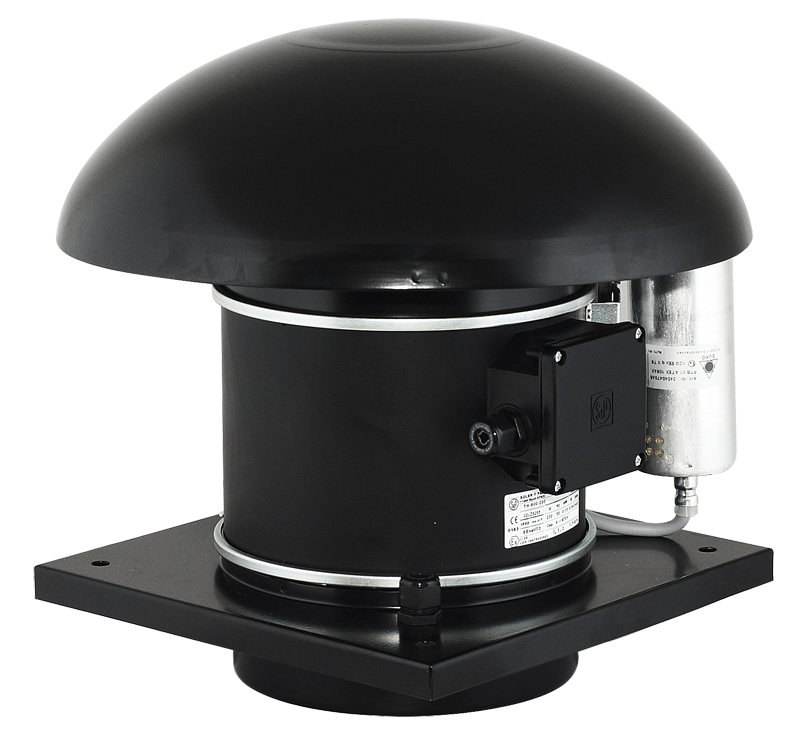

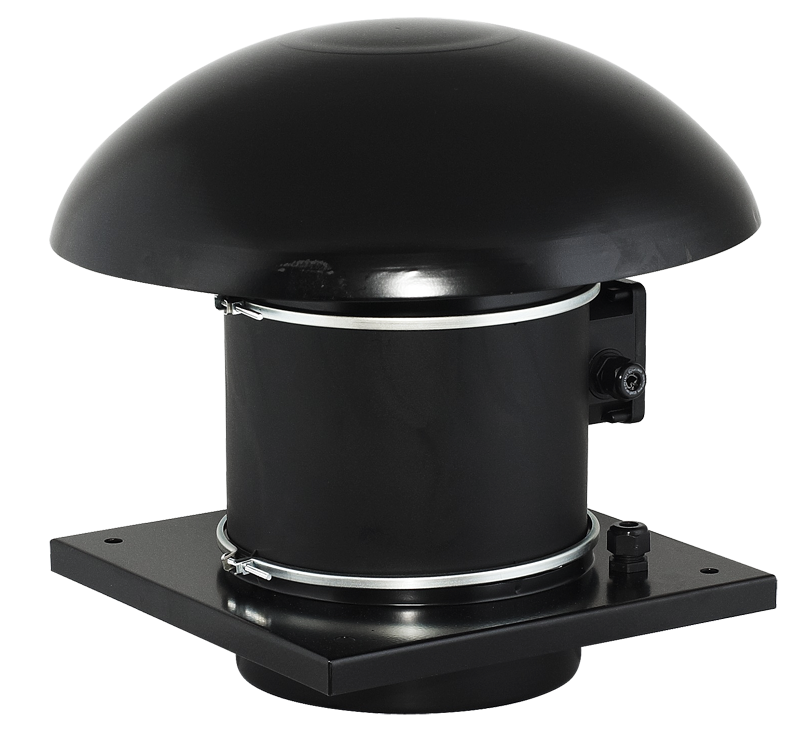

Takfläkt tillverkad i antistatiskt plastmaterial med en 1-fas explosionssäker motor
Kontakta oss

Tillämpning

Explosionssäker fläkt konstruerad för montering på tak. Används för transport av rena medium. Lämplig för applikationer där låga luftflöden eftersträvas.

Konstruktion

Fläkten är direktdriven med axialvinge och har fläkthus tillverkat i plast eller stål beroende på storlek. Den täckande kåpan är av stål och styr luftströmmen för ett horisontellt luftutsläpp. Inuti sitter en plast- eller aluminiumvinge beroende på storlek. Fläkten lackas med epoxifärg i RAL9005 (svart).

Motor

Produkter monteras i standardutförande med en asynkron ATEX-klassad (EX e) enfasmotor för drift i 230V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034. Om inget annat anges är motorns maximala omgivningstemperatur 40°C.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Välj en fläkt www.fanselectoronline.com

m3/h
Pa
Typ max kapacitet maxtryck effekt
och max		 rotation-shastighet max intensitet spänning ljudtrycksnivå* temp.
min		 temp.
max		 massa
  m3/h Pa W varv/min A V db(A) oC oC kg
TH-800/200 EX 800 265 120 2450 0.5 230 59 -20 40 8

TH-800/200 EX

Nominella parametrar

  • Maxflöde 800 m3/h
  • Maximalt tryck 265 Pa
  • Rotation-shastighet 2450 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 120 W
  • Nominell ström 0.5 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 200 mm
  • Massa 8 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 40 °C
  • Ljudtrycksnivå 59 dB(A)
  • Mät avstånd 3 m
TH-1100/250 EX 965 480 197 2630 0.81 230 63 -20 40 22

TH-1100/250 EX

Nominella parametrar

  • Maxflöde 965 m3/h
  • Maximalt tryck 480 Pa
  • Rotation-shastighet 2630 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 197 W
  • Nominell ström 0.81 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 250 mm
  • Massa 22 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 40 °C
  • Ljudtrycksnivå 63 dB(A)
  • Mät avstånd 3 m
TH-1200/315 EX 1150 670 170 2600 0.74 230 56 -20 40 28

TH-1200/315 EX

Nominella parametrar

  • Maxflöde 1150 m3/h
  • Maximalt tryck 670 Pa
  • Rotation-shastighet 2600 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 170 W
  • Nominell ström 0.74 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 315 mm
  • Massa 28 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 40 °C
  • Ljudtrycksnivå 56 dB(A)
  • Mät avstånd 3 m

* mätt på ett avstånd av 3m från fläkten.

Arbetsegenskaper

Dimensioner

Typ A B C E F G H ØD
  mm mm mm mm mm mm mm mm
TH-800/200 EX 400 300 245 10.5 20 312 377 197.5
TH-1100/250 EX 546 435 330 12 20 372 457 248
TH-1200/315 EX 735 560 450 12 20 450 544 312
