DFR
Filter
Komplett filterset anpassat för filtrering av insugningsluft och separering av stora partiklar vilket utökar livslängden för apparater som är nedströms filtret
Tillämpning
Komplett filterset anpassat för filtrering av insugningsluft. Separering av stora partiklar luftburna föroreningar utökar livslängden för apparater som är nedströms filtret, t ex fläktar och luftvärmare.
Konstruktion

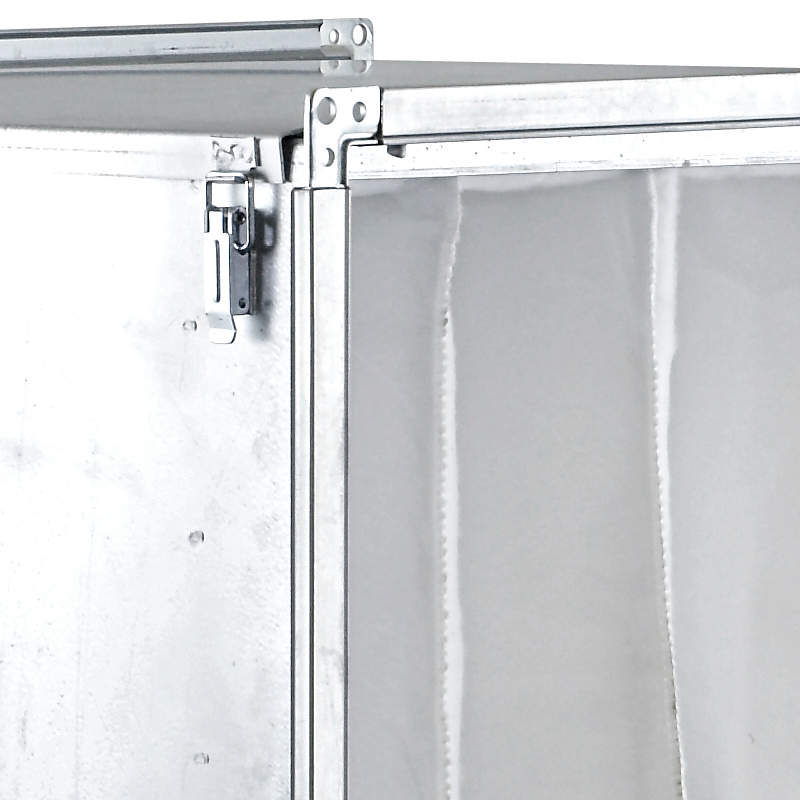

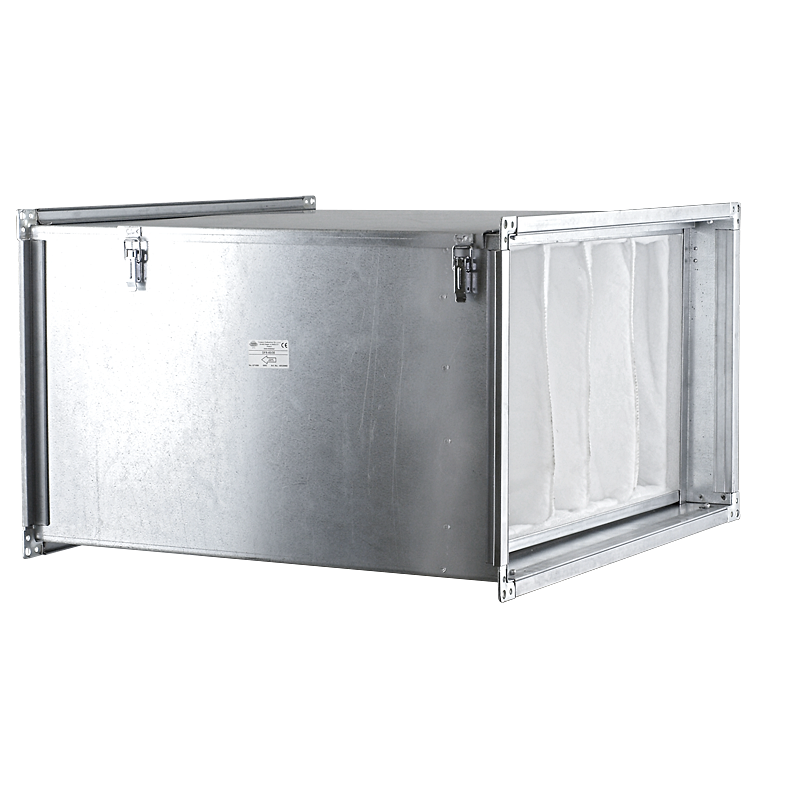

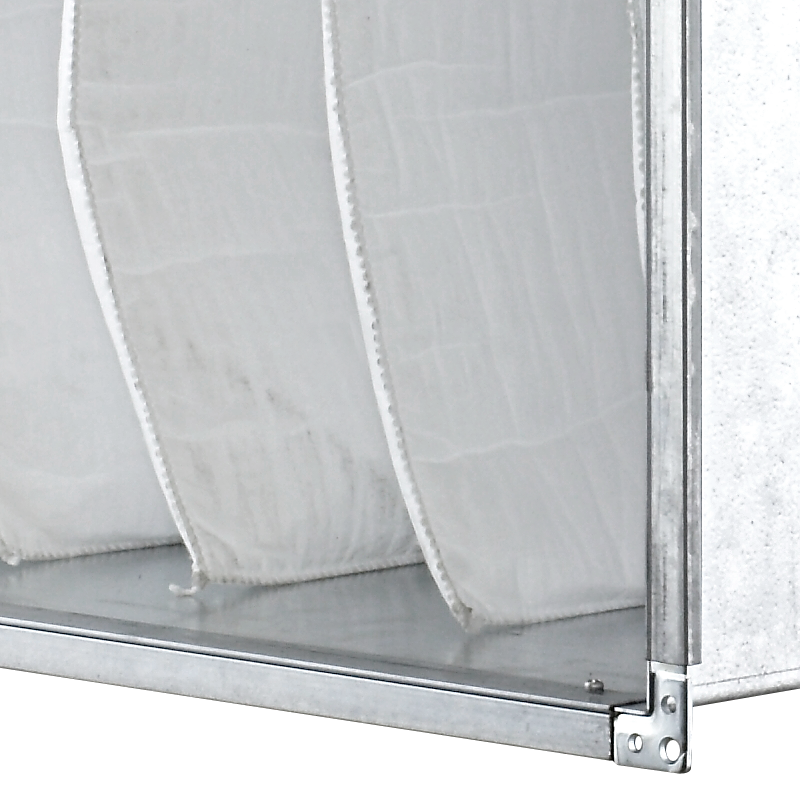

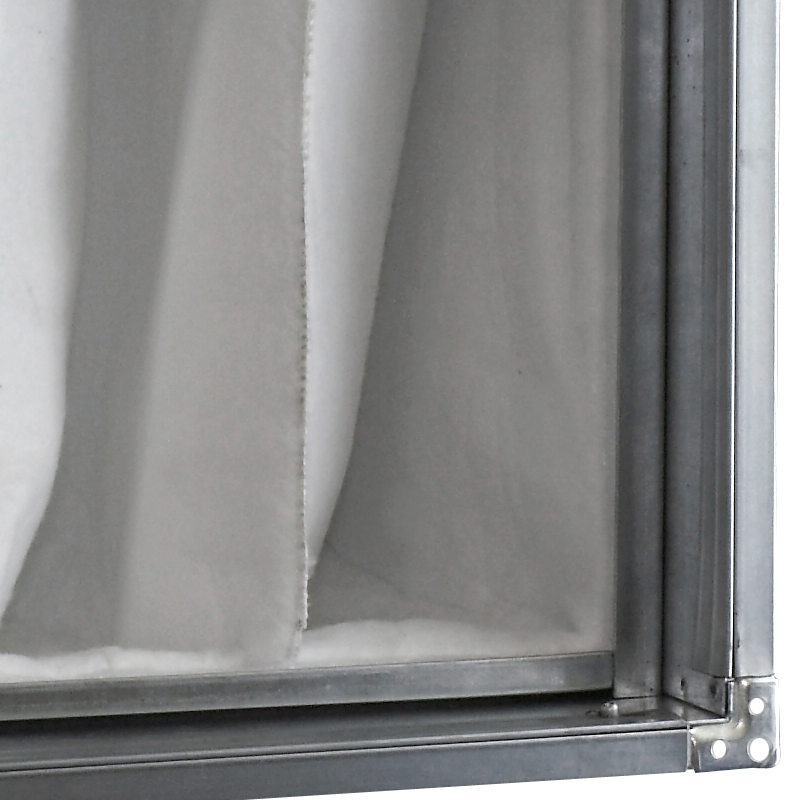

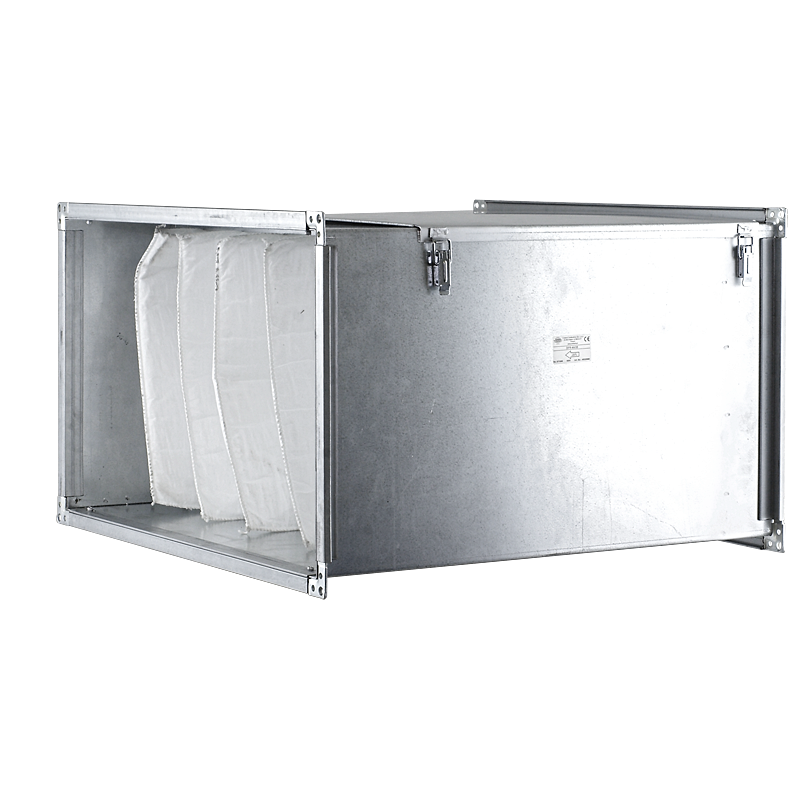

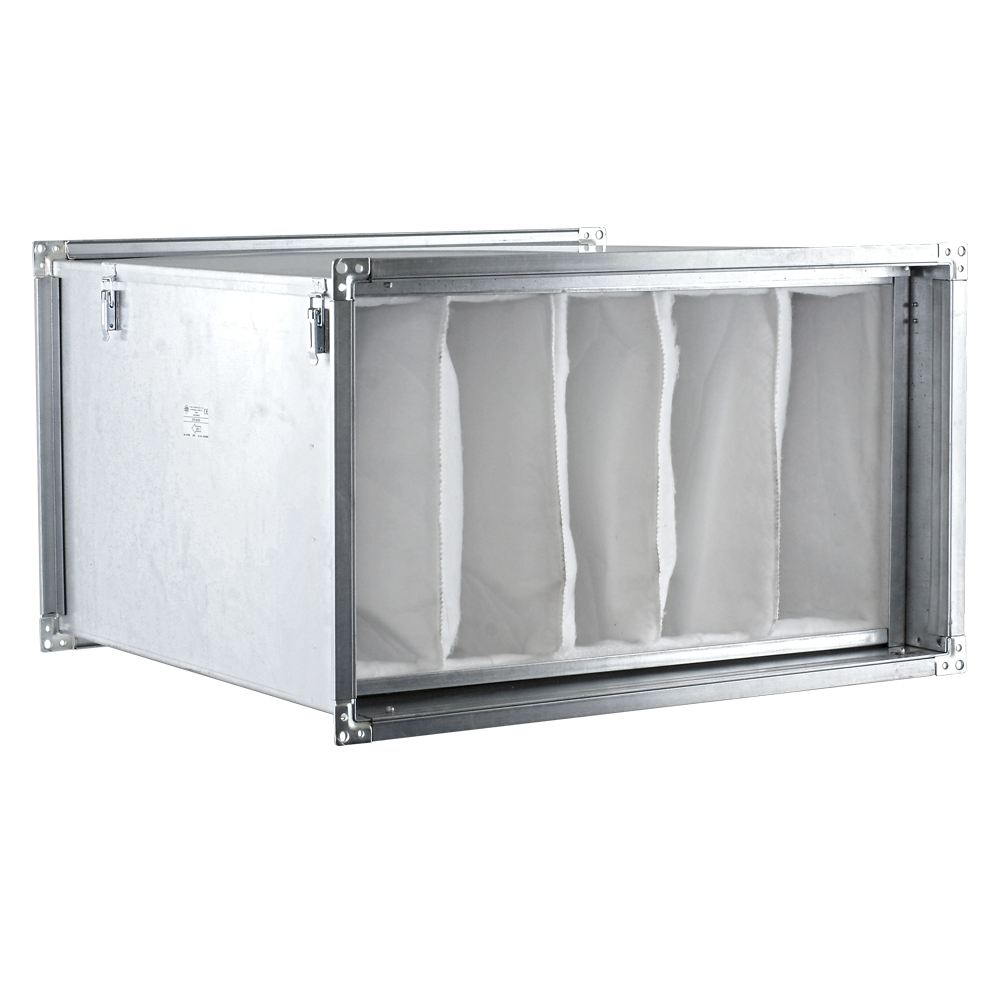

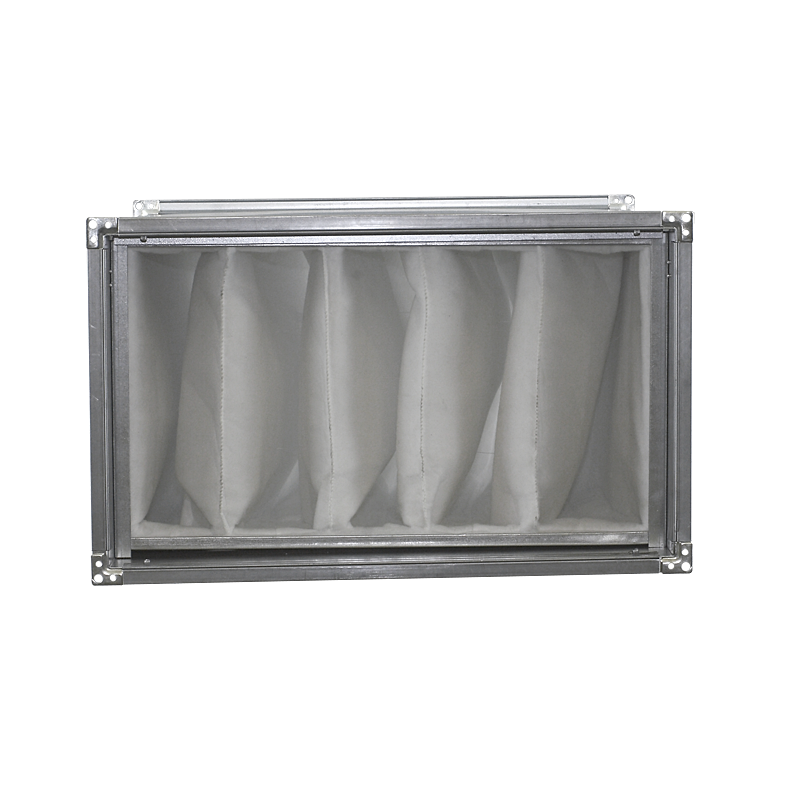

Luftkanalfiltren är anpassade till rektangulära ventilationskanaler. Hölje i galvaniserad stålplåt. Påsfilterinsatser klass EU3, EU5 och EU7 måste beställas separat. På begäran kan enheten fås i valfri färg från RAL paletten. Filterinsatsen måste bytas om luftmotståndet överstiger 250Pa.
Dimensioner
| Typ | A | B | C | D | E | F | G | ØH |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| DFR-30/15 | 600 | 300 | 148 | 320 | 170 | 340 | 190 | 9 |
| DFR-40/20 | 600 | 400 | 198 | 420 | 220 | 440 | 240 | 9 |
| DFR-50/25 | 600 | 500 | 248 | 520 | 270 | 540 | 290 | 9 |
| DFR-50/30 | 600 | 500 | 298 | 520 | 320 | 540 | 340 | 9 |
| DFR-60/30 | 600 | 600 | 298 | 620 | 320 | 640 | 340 | 9 |
| DFR-60/35 | 600 | 600 | 348 | 620 | 370 | 640 | 390 | 9 |
| DFR-70/40 | 600 | 700 | 398 | 720 | 420 | 740 | 440 | 9 |
| DFR-80/50 | 600 | 800 | 498 | 820 | 520 | 840 | 540 | 9 |
| DFR-100/50 | 600 | 1000 | 498 | 1020 | 520 | 1040 | 540 | 9 |
