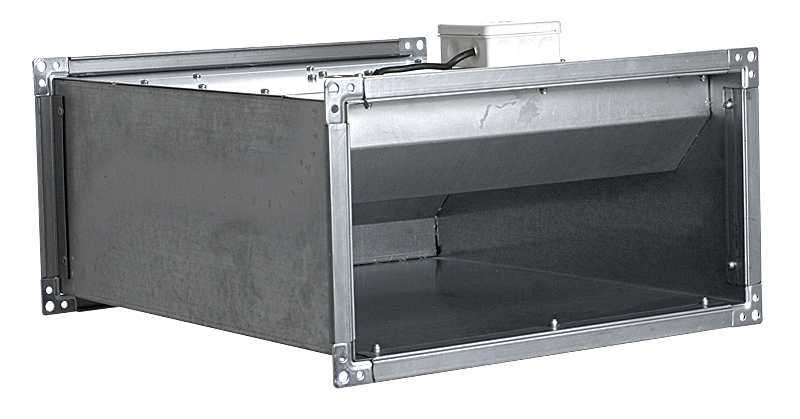

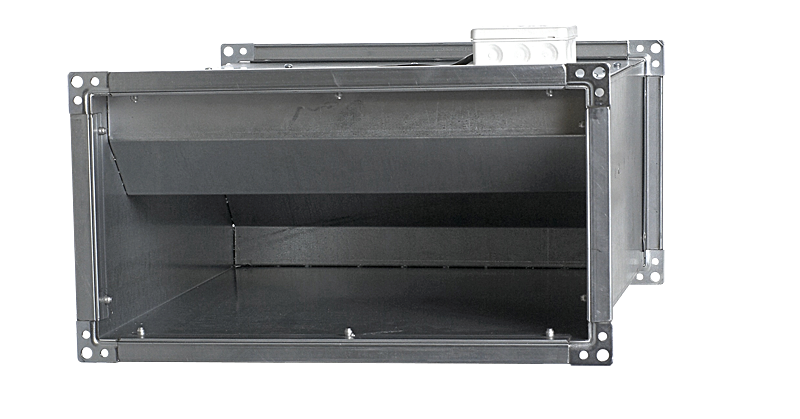

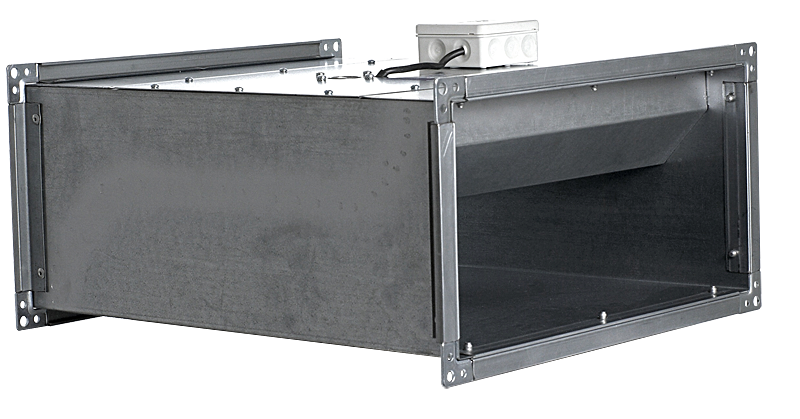

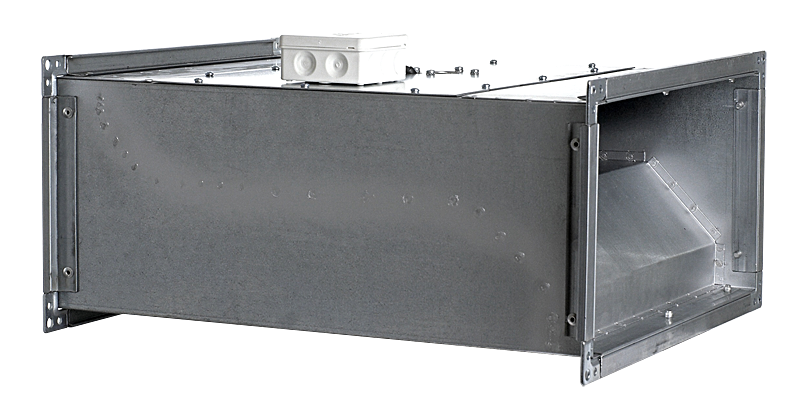

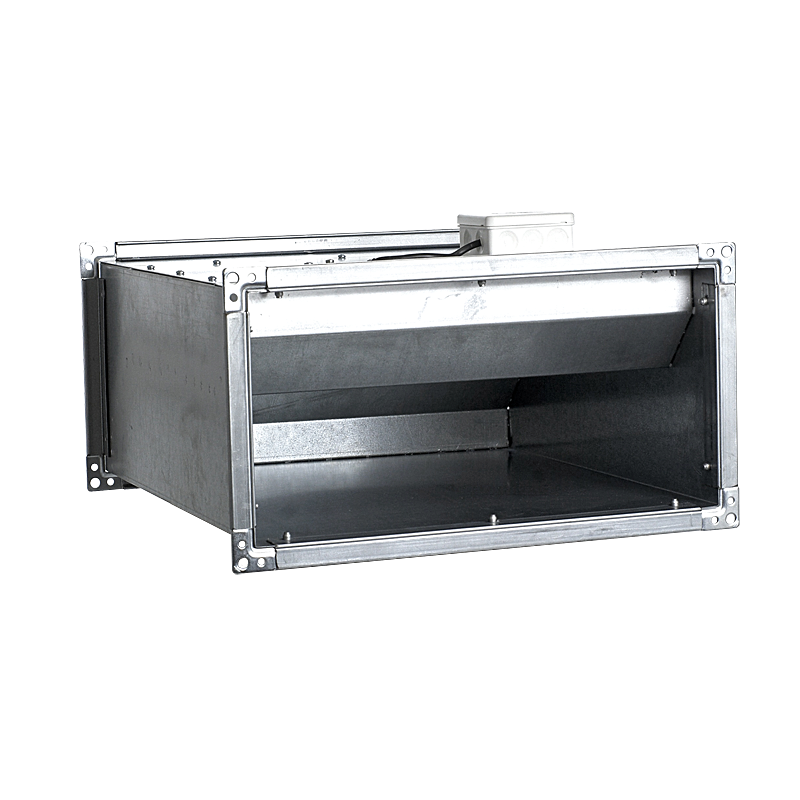

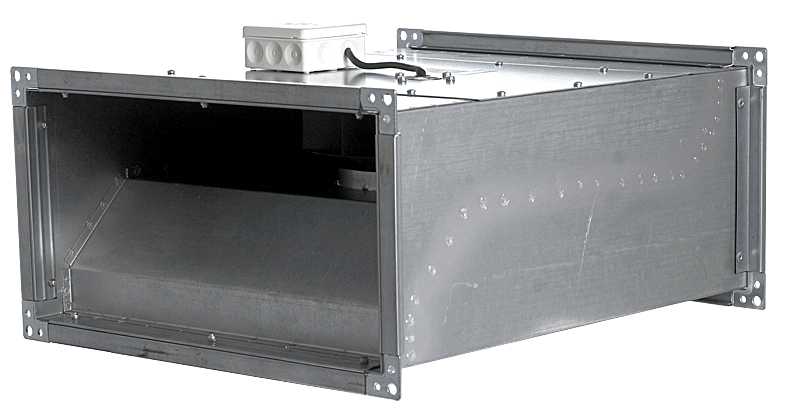

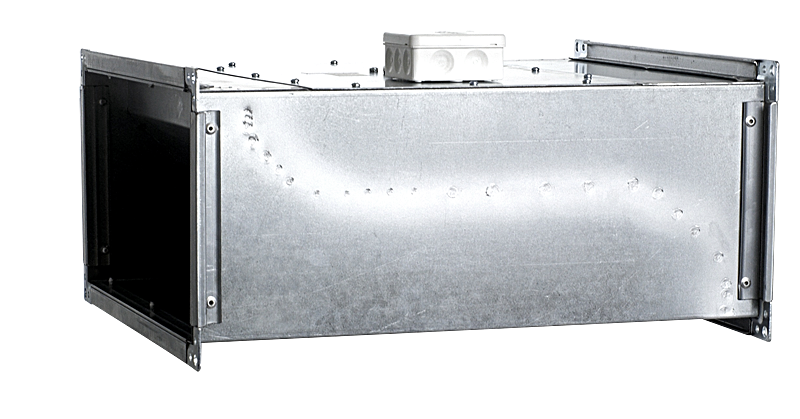

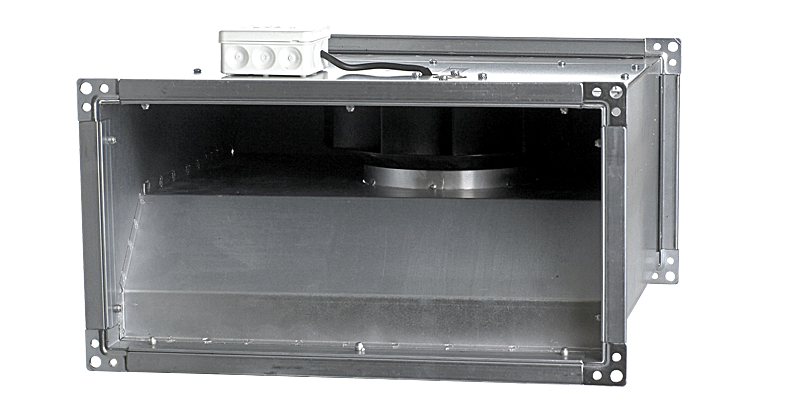

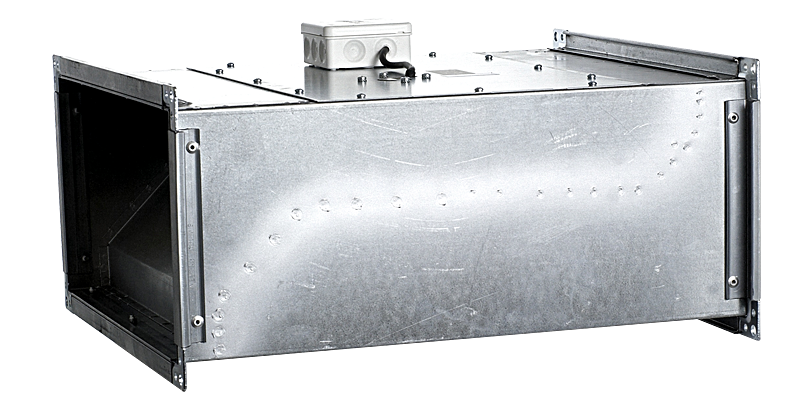

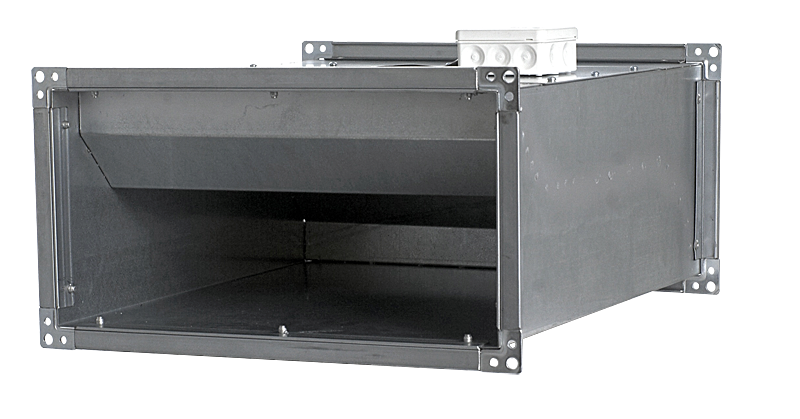

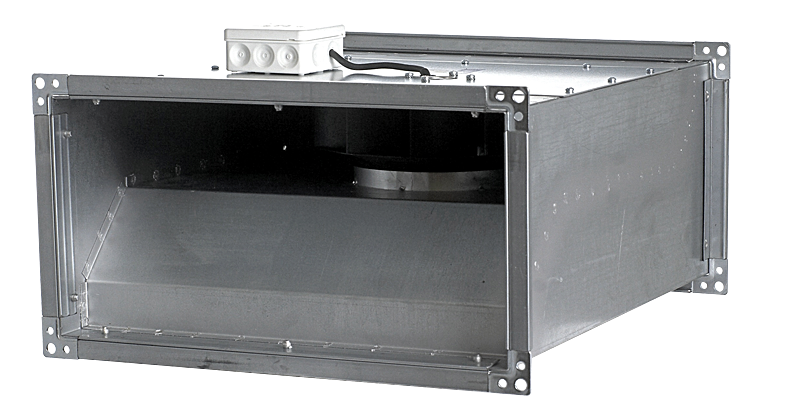

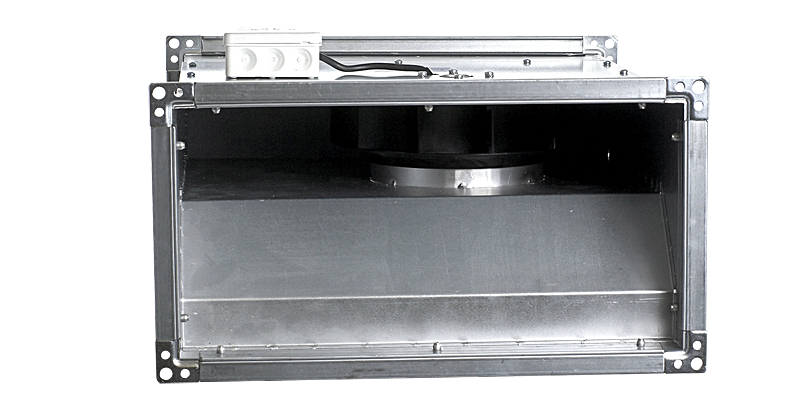

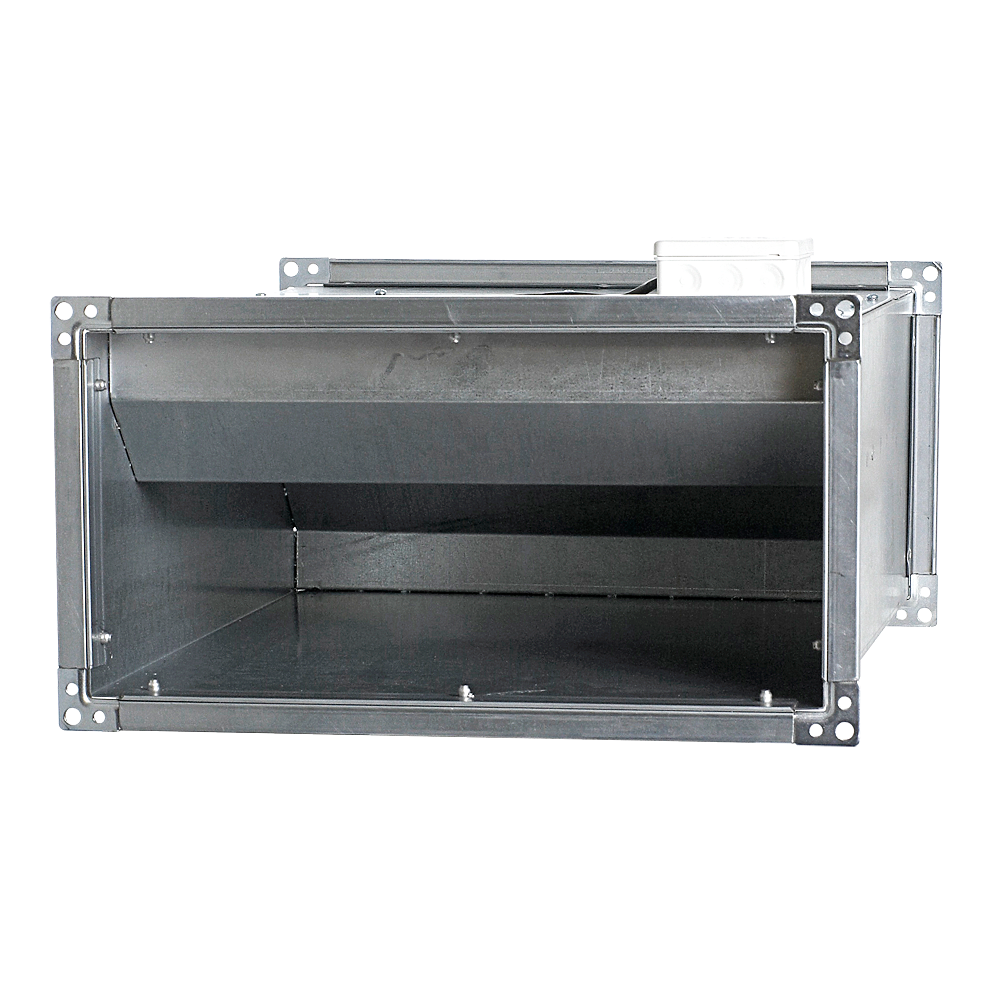

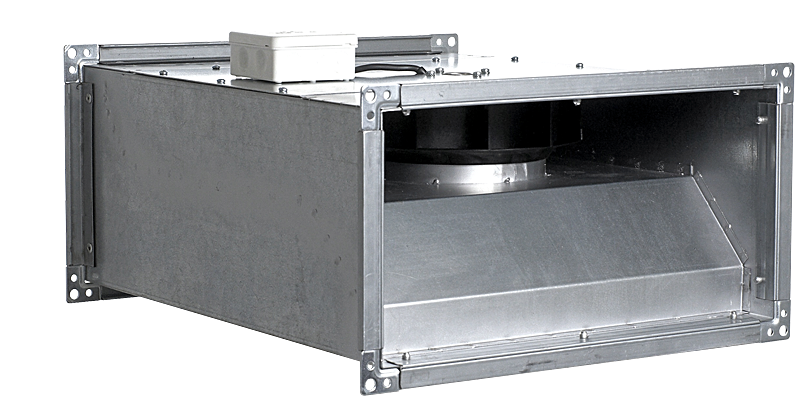

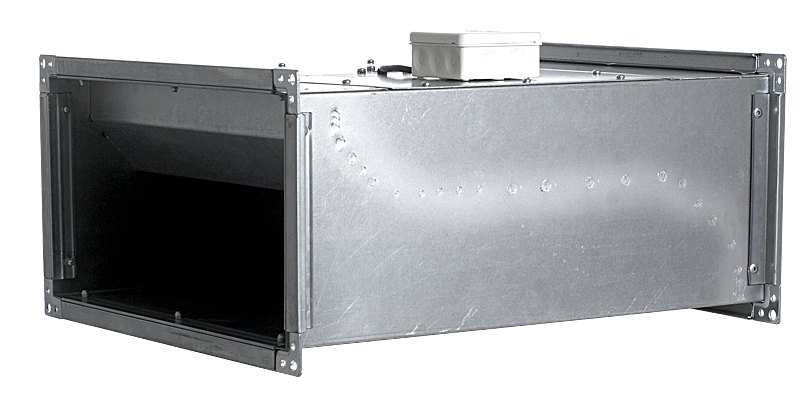

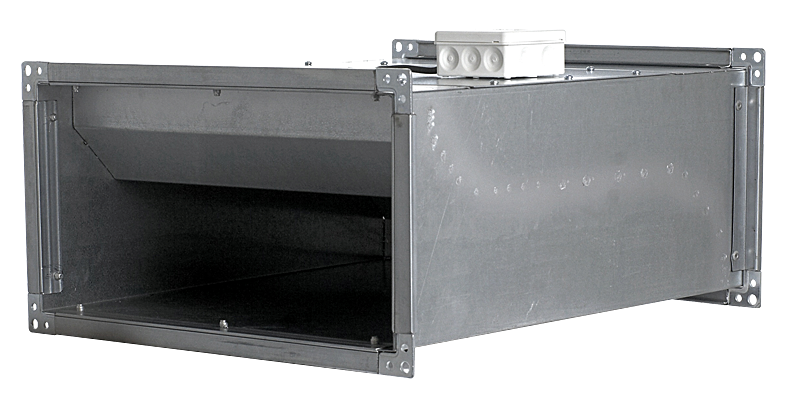

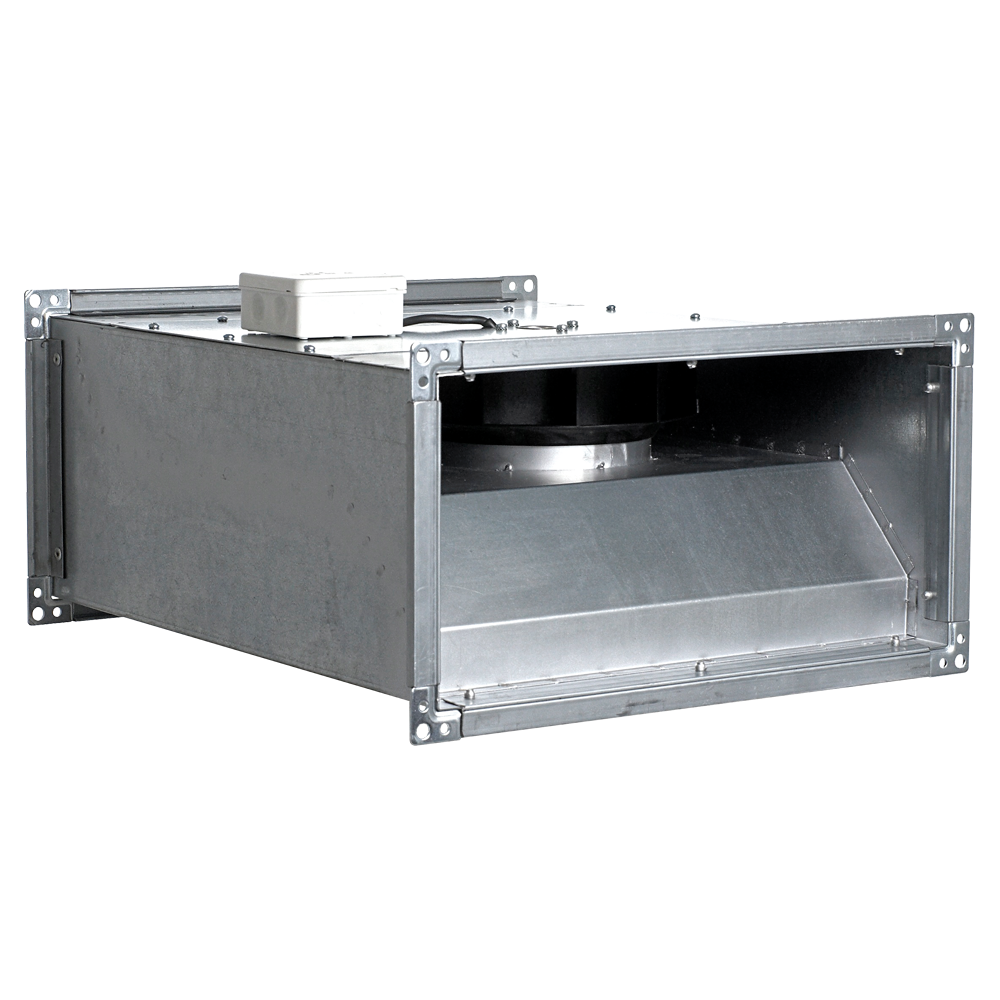

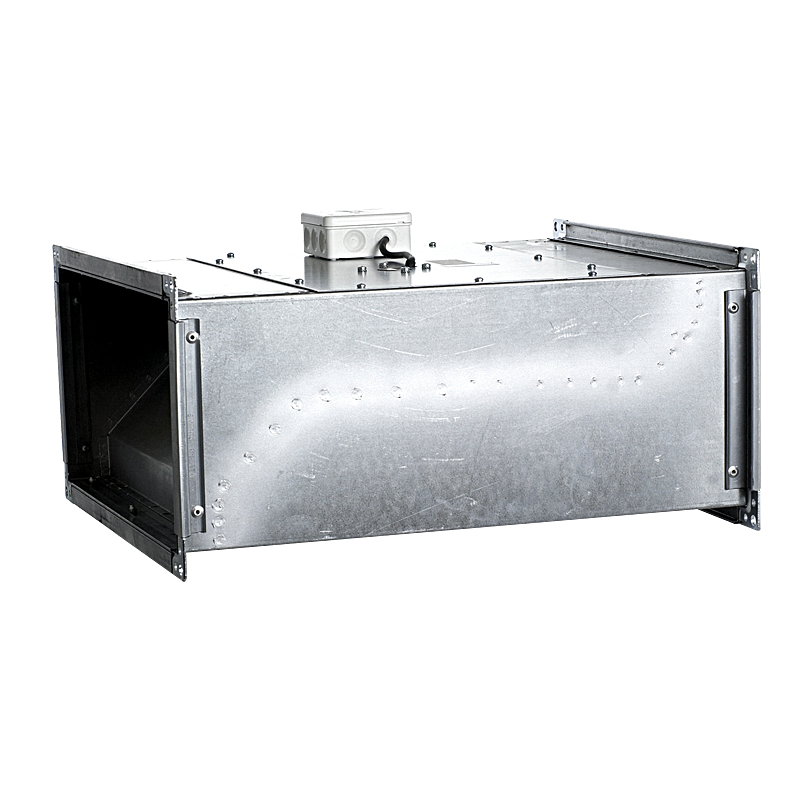

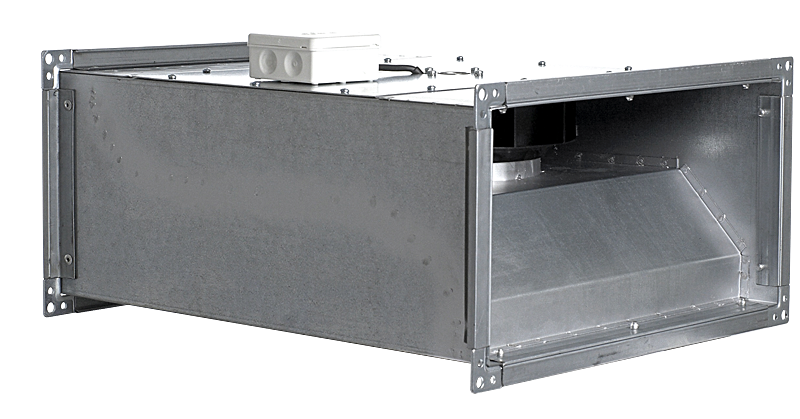

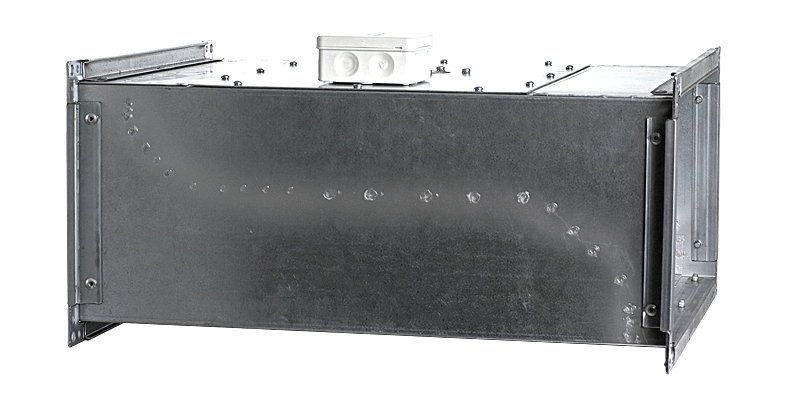

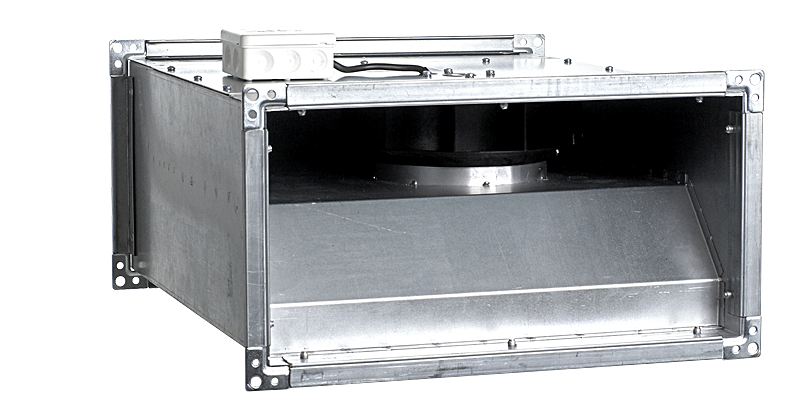

IBF

Kanalfläkt

Kanalfläkt med hög kapacitet för större ventilationssytem.

Kontakta oss

Tillämpning

IBF-fläktar används i en mängd olika mekaniska ventilationsanläggningar och kombinerar fördelarna med axialfläktar - riktningsflöde och radialfläktar - stabilt tryck, låg ljudnivå, hög effektivitet.

Exempel på tillämpningar är tilluftsventilation och utsugning:

lägenheter,
kontor, butiker, barer, kaféer och restauranger.

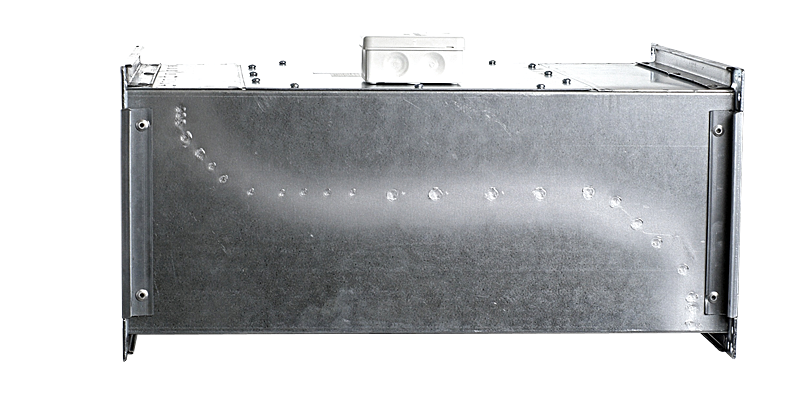

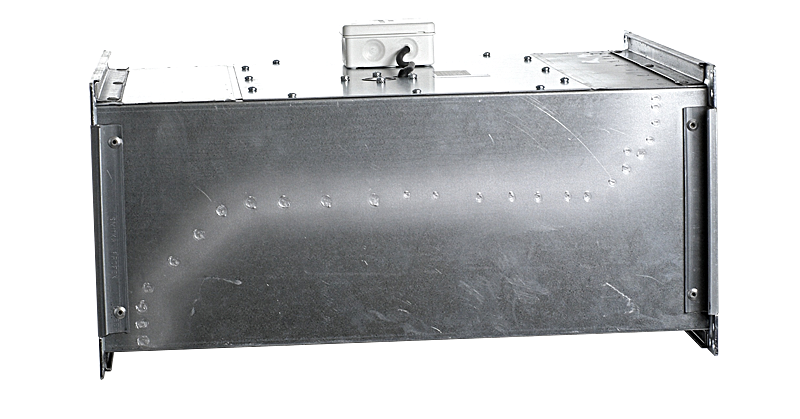

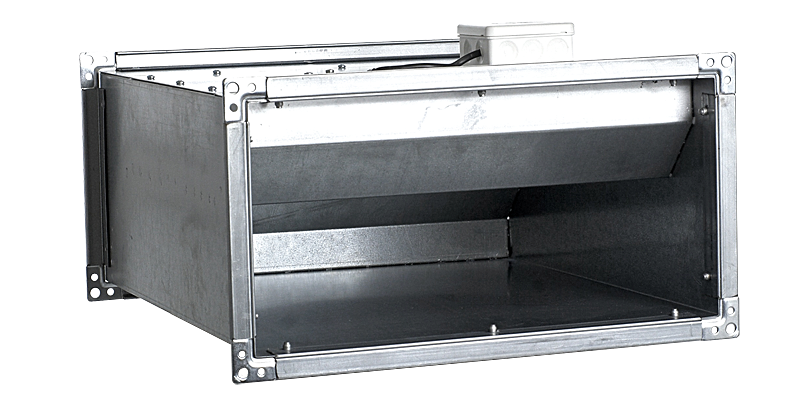

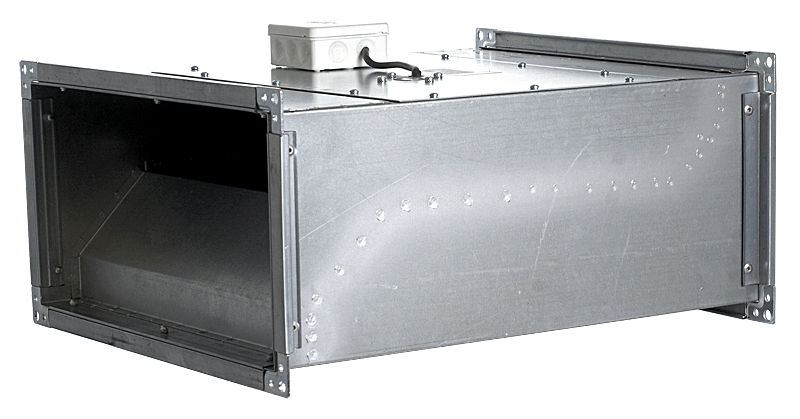

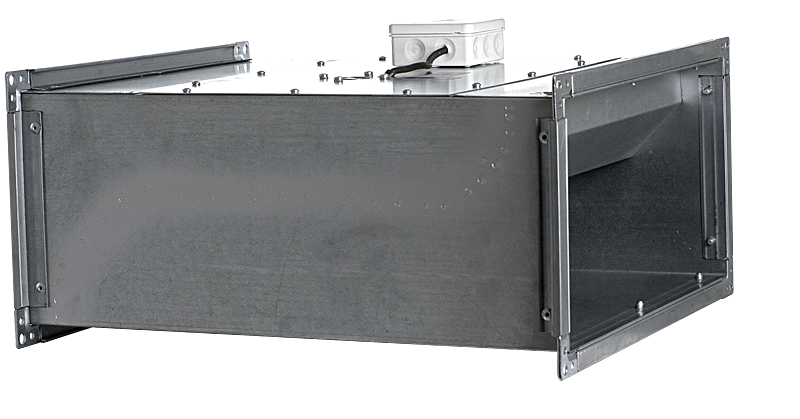

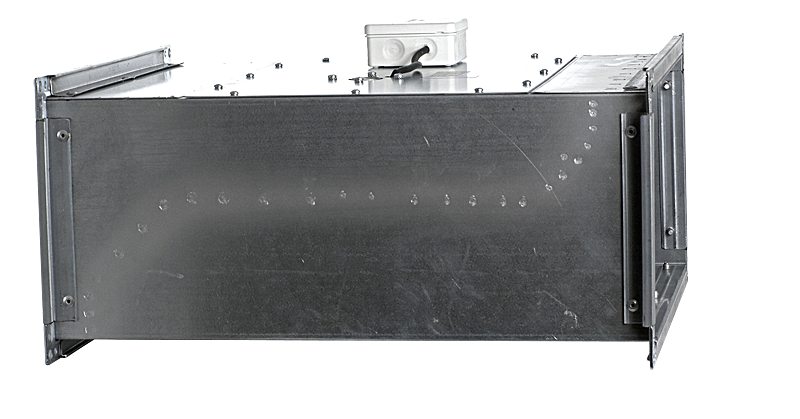

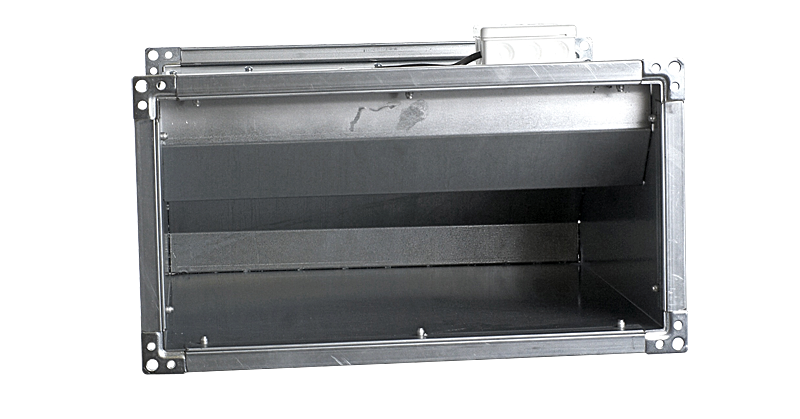

Konstruktion

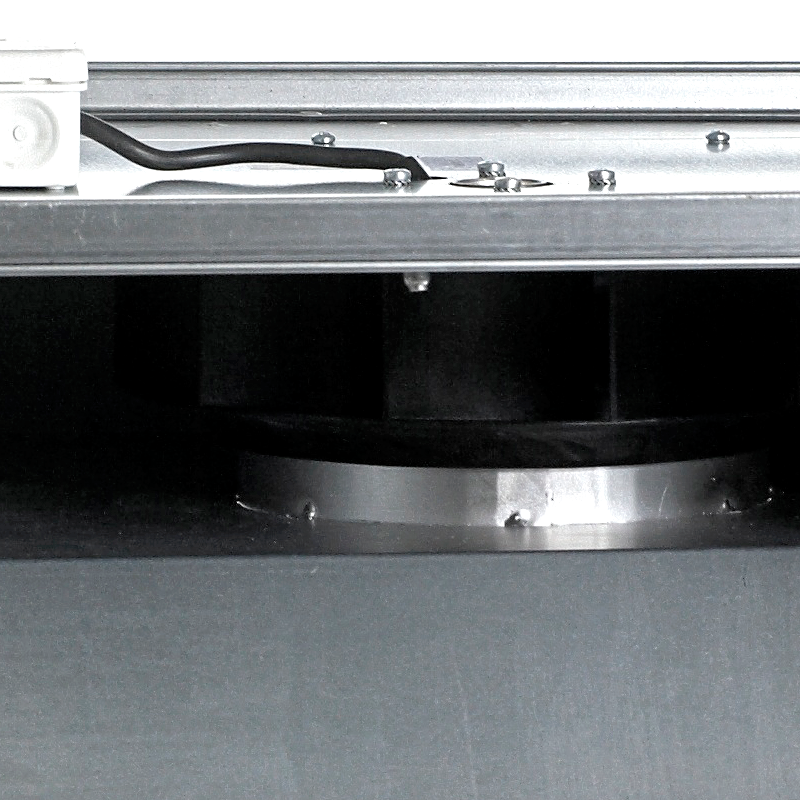

Rotorerna är tillverkade av plast eller aluminiumplåt (beroende på modell),
Rotorer med bakåtböjda blad,

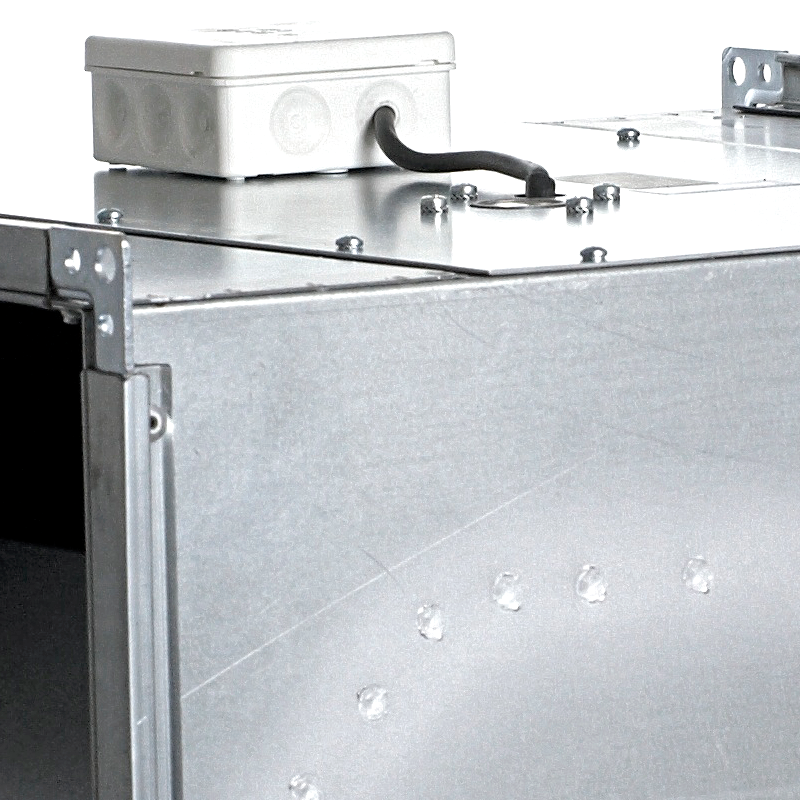

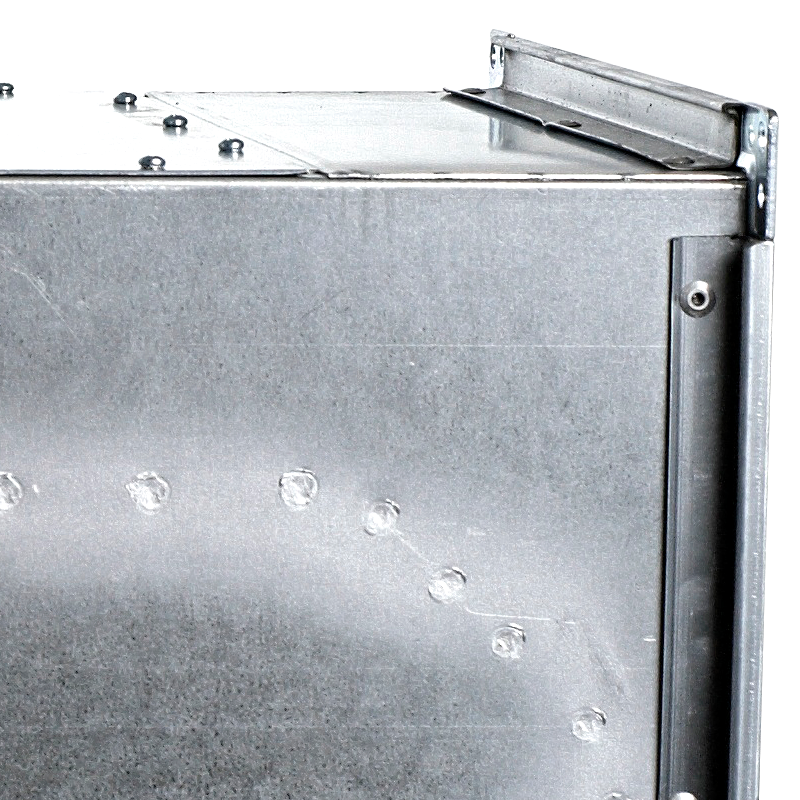

hölje av galvaniserad stålplåt,
Flänsar på inlopps- och utloppssidorna montering,
inspektionslucka,
Arbetstemperatur -40°C 70°C (beroende på modell),
installation i alla rektangulära lägen. ventilationskanaler.

Elektrisk motor

asynkron, enfasig 230V 50Hz,
asynkron, trefas 400V, 50Hz
med extern rotor,
termiskt skydd mot överbelastning,
för spänningsreglering (enfasiga motorer),
för frekvensreglering (trefasmotorer).

Särskilda versioner

Målning i en annan färg än standardfärgen,
målning i en högre korrosivitetskategori.

Teknisk support

Katalogkort

Produktdatablad /EN/ 1,90 MB

Teknisk data

Typ	max kapacitet	maxtryck	effekt och max	rotation-shastighet	max intensitet	spänning	ljudtrycksnivå*	temp. min	temp. max	massa
	m³/h	Pa	W	varv/min	A	V	db(A)	^oC	^oC	kg
IBF/2-30/15S	700	430	120	2500	0.52	230	54	-30	60	8
IBF/2-30/15S Nominella parametrar Maxflöde 700 m³/h Maximalt tryck 430 Pa Rotation-shastighet 2500 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 120 W Nominell ström 0.52 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 300x150 mm Massa 8 kg Motortyp AC Antal motorväxlar 2 Minimal arbetstemperatur -30 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 54 dB(A) Mät avstånd 1.5 m
IBF/2-40/20S	1350	760	278	2760	1.2	230	59	-40	70	12
IBF/2-40/20S Nominella parametrar Maxflöde 1350 m³/h Maximalt tryck 760 Pa Rotation-shastighet 2760 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 278 W Nominell ström 1.2 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 400x200 mm Massa 12 kg Motortyp AC Antal motorväxlar 2 Minimal arbetstemperatur -40 °C Maximal arbetstemperatur 70 °C Maximal medeltemperatur 70 °C Ljudtrycksnivå 59 dB(A) Mät avstånd 1.5 m
IBF/4-50/25S	2000	240	220	1370	1.1	230	62	-15	60	20
IBF/4-50/25S Nominella parametrar Maxflöde 2000 m³/h Maximalt tryck 240 Pa Rotation-shastighet 1370 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 220 W Nominell ström 1.1 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 500x250 mm Massa 20 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -15 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 62 dB(A) Mät avstånd 1.5 m
IBF/4-50/25T	2900	295	330	1380	0.68	400	61	-15	60	20.5
IBF/4-50/25T Nominella parametrar Maxflöde 2900 m³/h Maximalt tryck 295 Pa Rotation-shastighet 1380 varv/min Antal faser 3 Nominell spänning 400 V Nominell kraft 330 W Nominell ström 0.68 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 500x250 mm Massa 20.5 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -15 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 61 dB(A) Mät avstånd 1.5 m
IBF/4-60/35S	4200	490	650	1310	2.7	230	60	-40	70	39.5
IBF/4-60/35S Nominella parametrar Maxflöde 4200 m³/h Maximalt tryck 490 Pa Rotation-shastighet 1310 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 650 W Nominell ström 2.7 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 600x350 mm Massa 39.5 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -40 °C Maximal arbetstemperatur 70 °C Maximal medeltemperatur 70 °C Ljudtrycksnivå 60 dB(A) Mät avstånd 1.5 m
IBF/4-60/35T	4200	475	640	1370	1.3	400	61	-40	70	37.5
IBF/4-60/35T Nominella parametrar Maxflöde 4200 m³/h Maximalt tryck 475 Pa Rotation-shastighet 1370 varv/min Antal faser 3 Nominell spänning 400 V Nominell kraft 640 W Nominell ström 1.3 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 600x350 mm Massa 37.5 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -40 °C Maximal arbetstemperatur 70 °C Maximal medeltemperatur 70 °C Ljudtrycksnivå 61 dB(A) Mät avstånd 1.5 m
IBF/4-70/40S	6000	620	1270	1345	5.3	230	63	-40	55	56
IBF/4-70/40S Nominella parametrar Maxflöde 6000 m³/h Maximalt tryck 620 Pa Rotation-shastighet 1345 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 1270 W Nominell ström 5.3 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 700x400 mm Massa 56 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -40 °C Maximal arbetstemperatur 55 °C Maximal medeltemperatur 55 °C Ljudtrycksnivå 63 dB(A) Mät avstånd 1.5 m
IBF/4-70/40T	5900	600	1020	1335	2	400	61	-40	70	53
IBF/4-70/40T Nominella parametrar Maxflöde 5900 m³/h Maximalt tryck 600 Pa Rotation-shastighet 1335 varv/min Antal faser 3 Nominell spänning 400 V Nominell kraft 1020 W Nominell ström 2 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 700x400 mm Massa 53 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -40 °C Maximal arbetstemperatur 70 °C Maximal medeltemperatur 70 °C Ljudtrycksnivå 61 dB(A) Mät avstånd 1.5 m
IBF/4-80/50S	7000	690	1270	1345	5.3	230	63	-40	55	75
IBF/4-80/50S Nominella parametrar Maxflöde 7000 m³/h Maximalt tryck 690 Pa Rotation-shastighet 1345 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 1270 W Nominell ström 5.3 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 800x500 mm Massa 75 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -40 °C Maximal arbetstemperatur 55 °C Maximal medeltemperatur 55 °C Ljudtrycksnivå 63 dB(A) Mät avstånd 1.5 m
IBF/4-80/50T	7500	700	1250	1360	2.8	400	61	-15	60	72
IBF/4-80/50T Nominella parametrar Maxflöde 7500 m³/h Maximalt tryck 700 Pa Rotation-shastighet 1360 varv/min Antal faser 3 Nominell spänning 400 V Nominell kraft 1250 W Nominell ström 2.8 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 800x500 mm Massa 72 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -15 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 61 dB(A) Mät avstånd 1.5 m
IBF/4-100/50T	11900	920	2770	1305	4.9	400	61	-40	40	88
IBF/4-100/50T Nominella parametrar Maxflöde 11900 m³/h Maximalt tryck 920 Pa Rotation-shastighet 1305 varv/min Antal faser 3 Nominell spänning 400 V Nominell kraft 2770 W Nominell ström 4.9 A Nominell frekvens 50 Hz profil för rektangulära anslutningar 1000x500 mm Massa 88 kg Motortyp AC Antal motorväxlar 4 Minimal arbetstemperatur -40 °C Maximal arbetstemperatur 40 °C Maximal medeltemperatur 40 °C Ljudtrycksnivå 61 dB(A) Mät avstånd 1.5 m

* mätt på ett avstånd av 1.5m från fläkten.

Arbetsegenskaper

Dimensioner

Typ	A	B	C	D	E	F	G	H	ØI
	mm	mm	mm	mm	mm	mm	mm	mm	mm
IBF/2-30/15S	402	300	150	320	170	340	190	235	9
IBF/2-40/20S	502	400	200	420	220	440	240	268	9
IBF/4-50/25S	532	500	250	520	270	540	290	318	9
IBF/4-50/25T	532	500	250	520	270	540	290	335	9
IBF/4-60/35S	724	600	350	620	370	640	390	437	9
IBF/4-60/35T	724	600	350	620	370	640	390	437	9
IBF/4-70/40S	724	700	400	722	420	742	440	500	9
IBF/4-70/40T	724	700	400	722	420	742	440	500	9
IBF/4-80/50S	880	800	500	822	522	840	540	624	9
IBF/4-80/50T	880	800	500	822	522	840	540	624	9
IBF/4-100/50T	1000	1000	500	1029	529	1059	559	622	13
