IRAB/IRAT N - Kanalfläkt

IRAB/IRAT N

Kanalfläkt

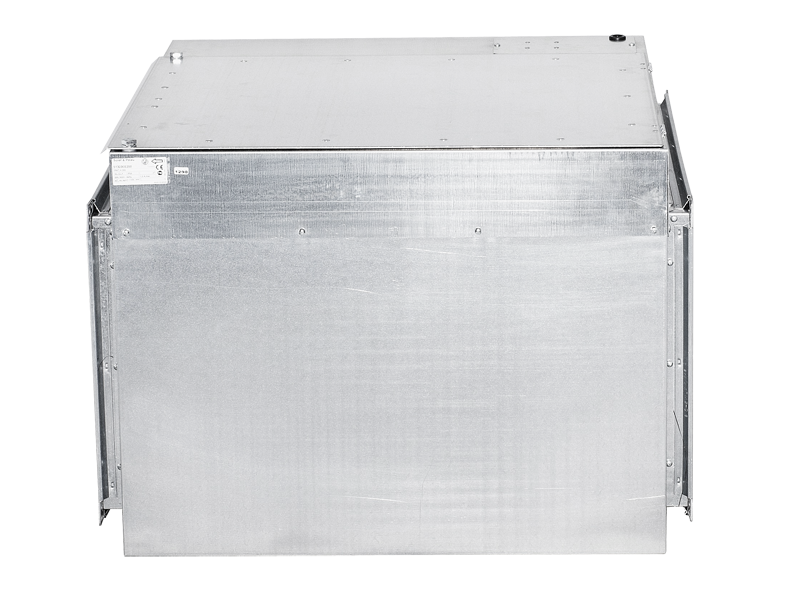

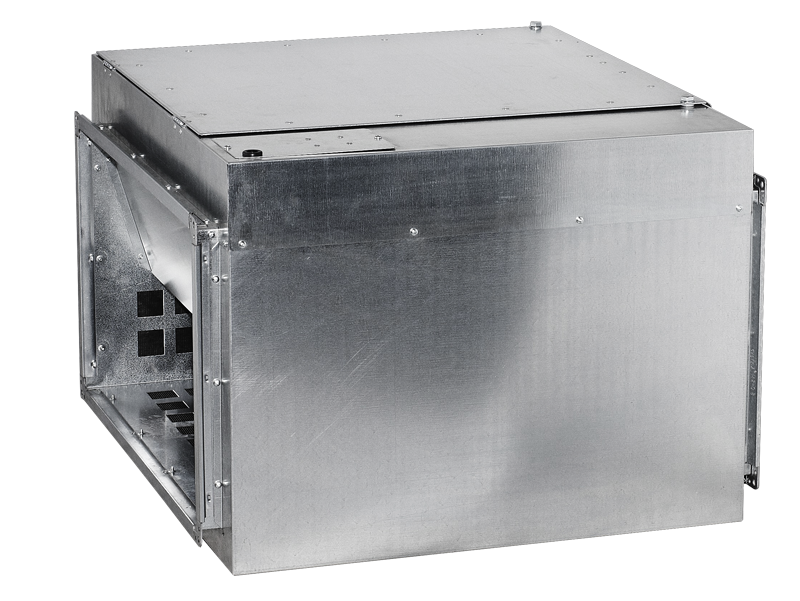

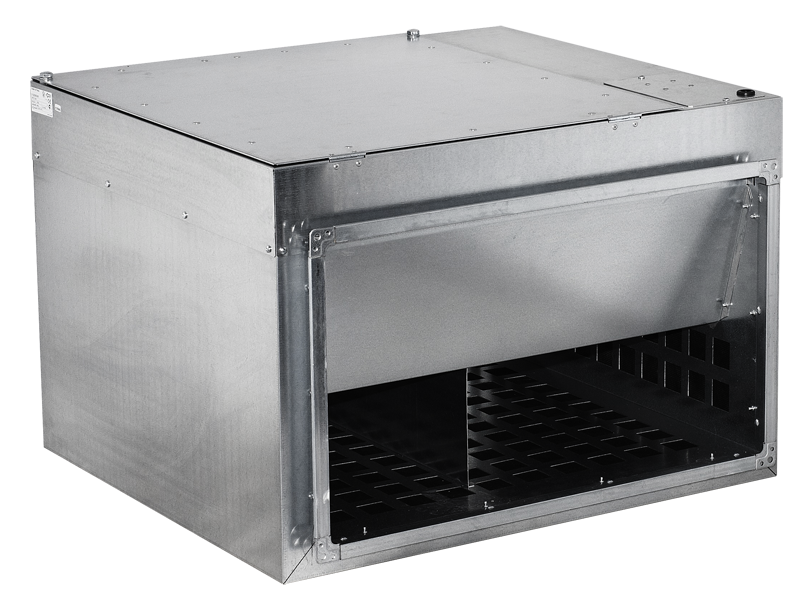

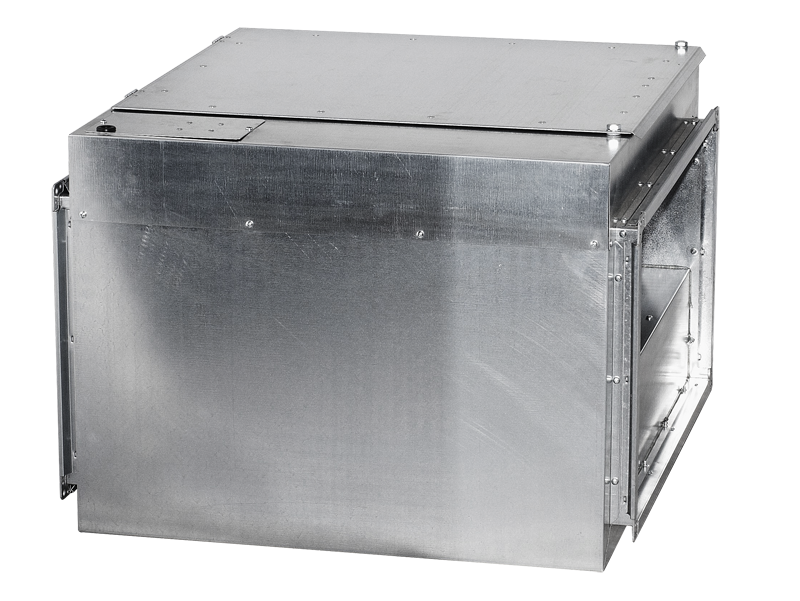

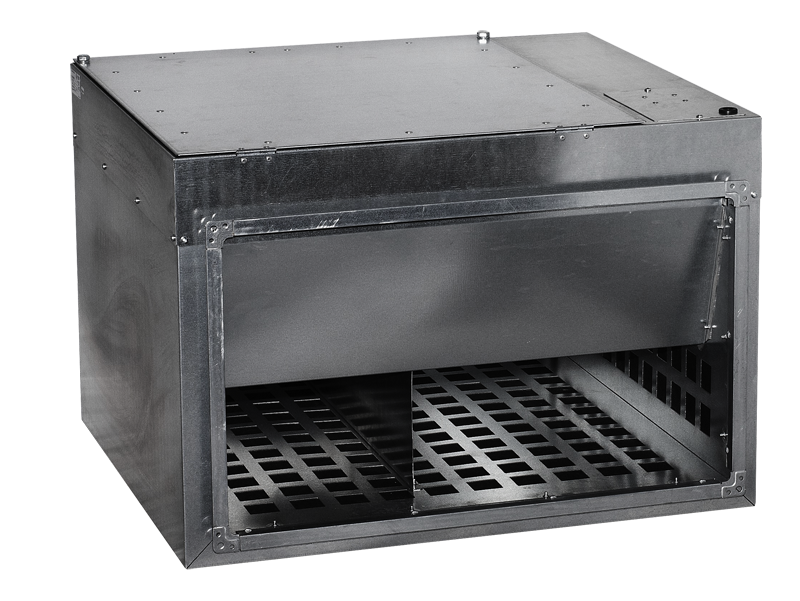

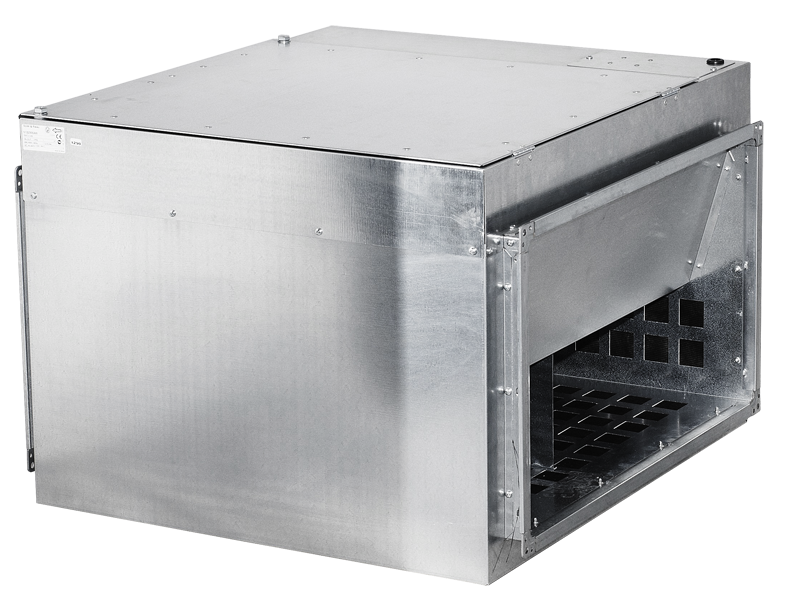

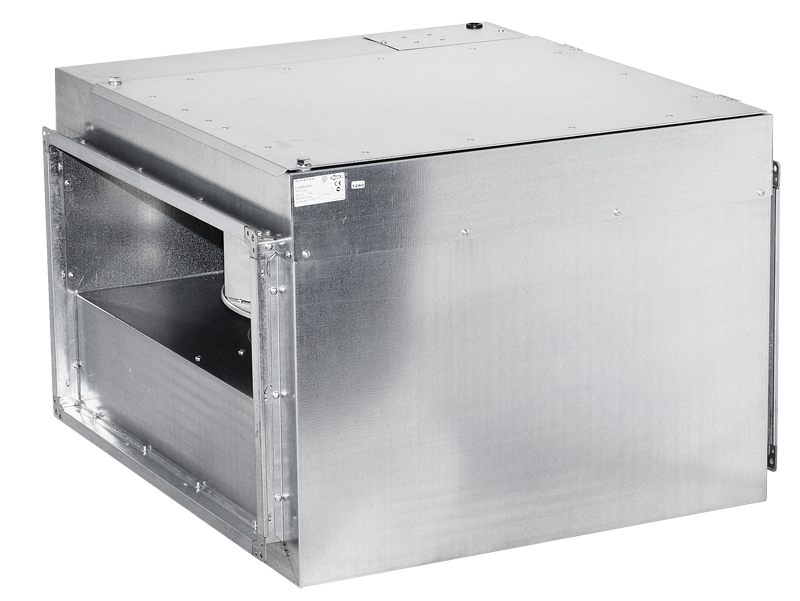

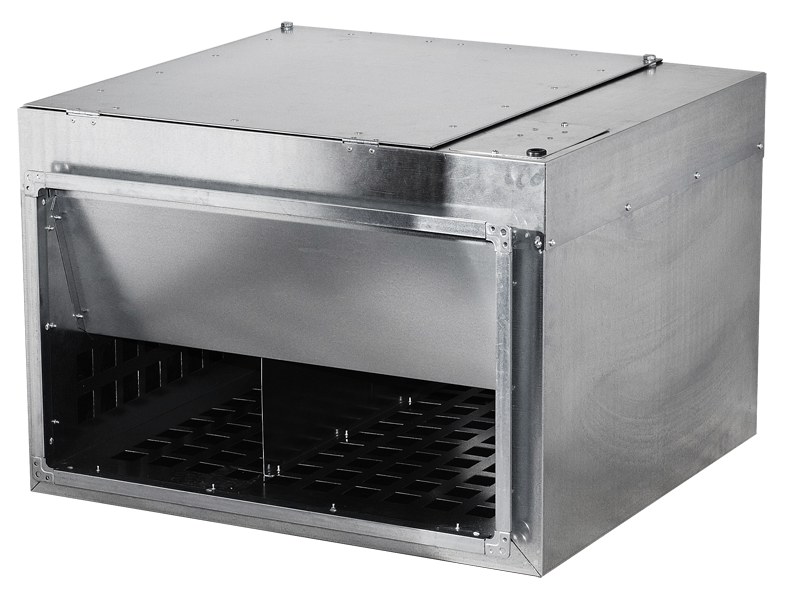

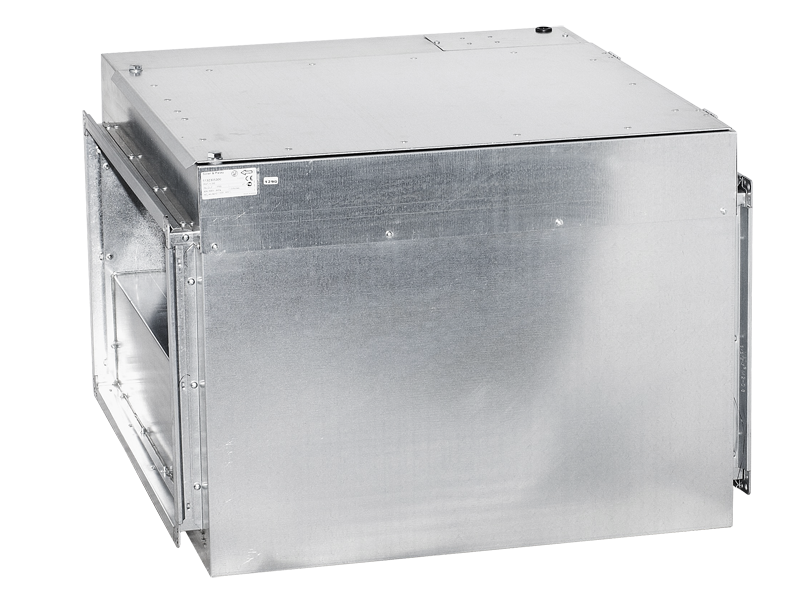

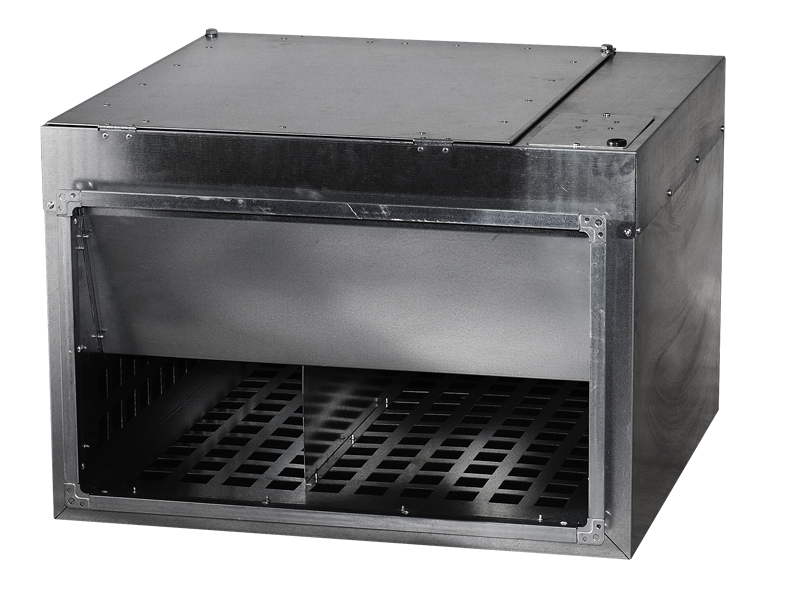

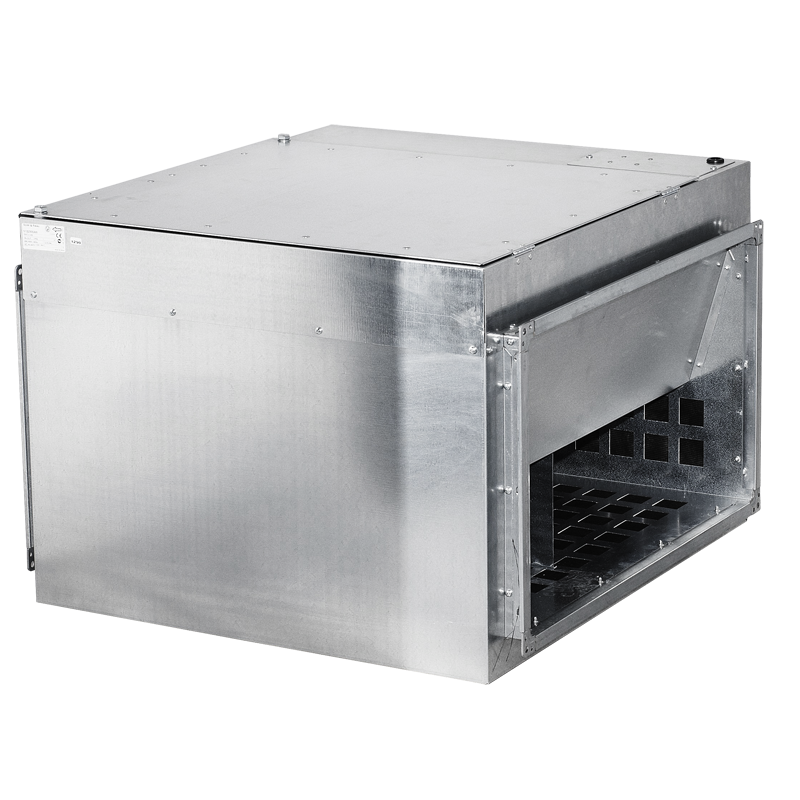

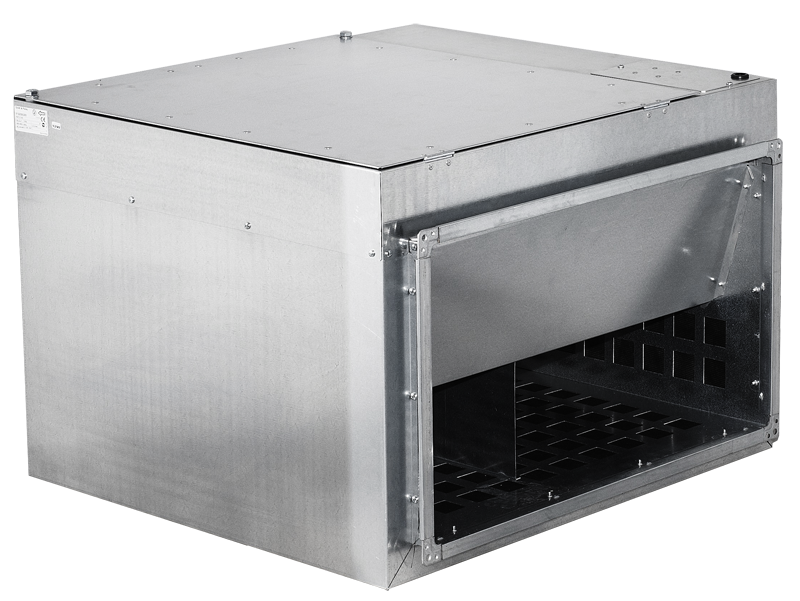

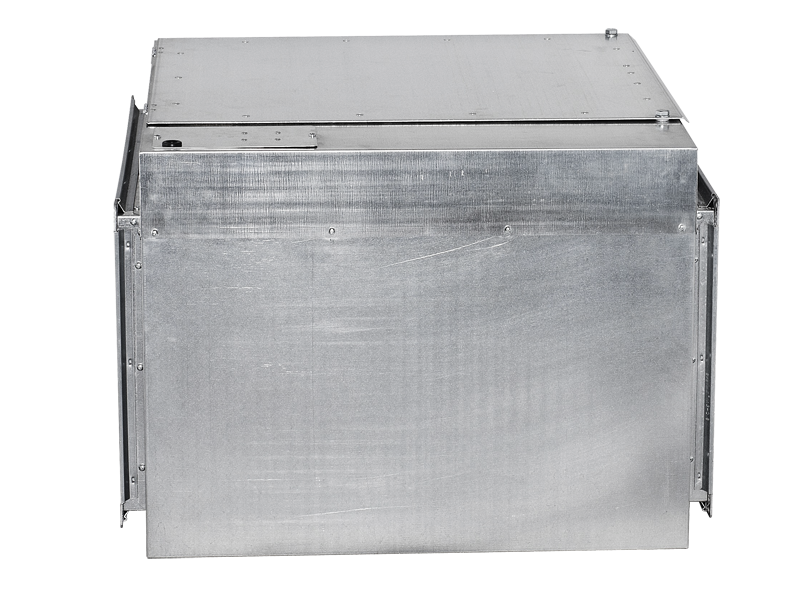

Isolerad rektangulär kanalfläkt med mycket låg profildesign
Kontakta oss

Tillämpning

Ventilationsfläkt för kanalmontage. Lämpar sig för större utrymmen.



Konstruktion

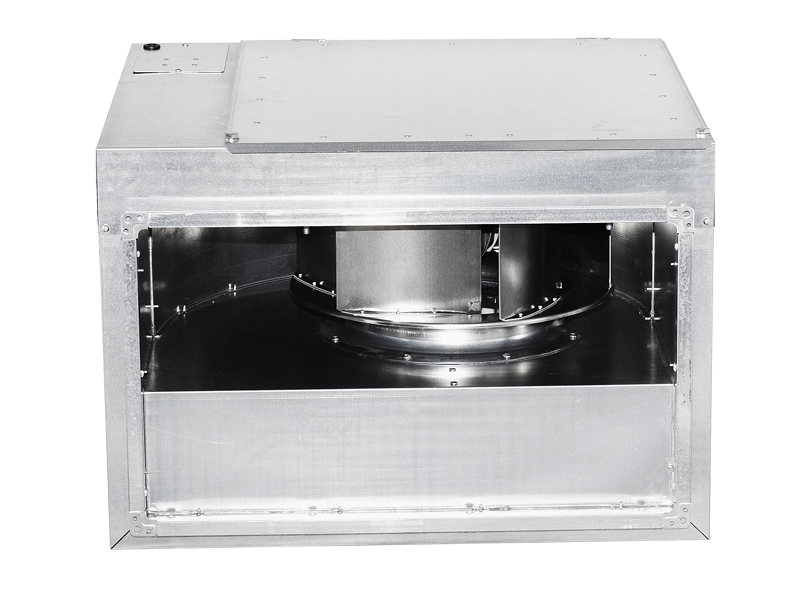

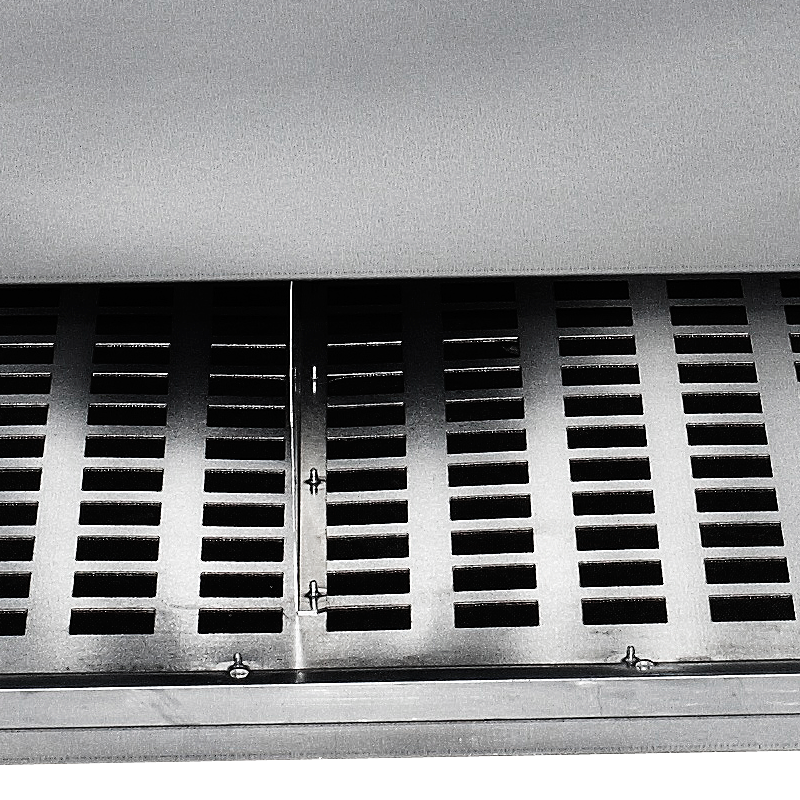

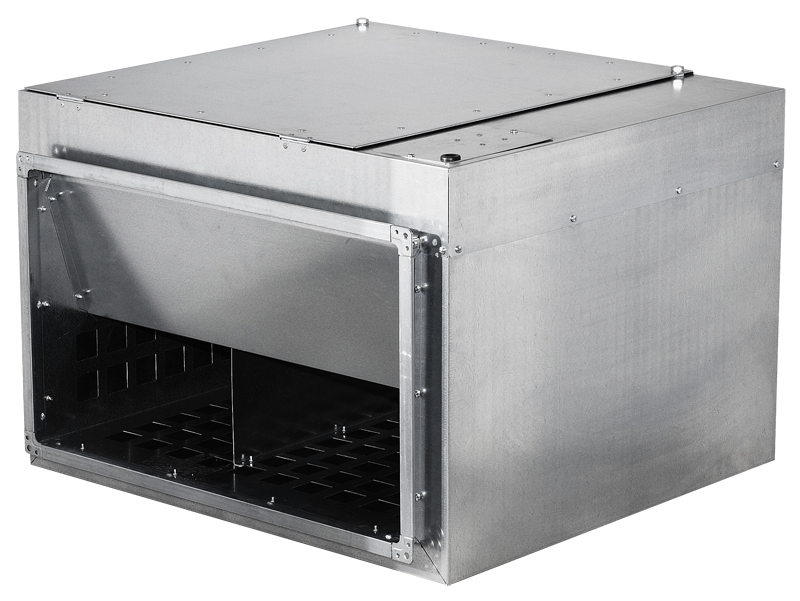

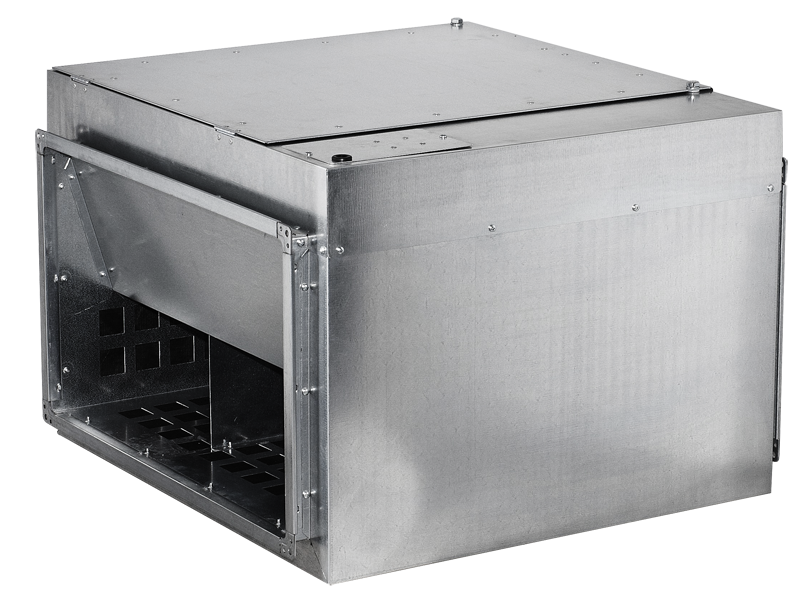

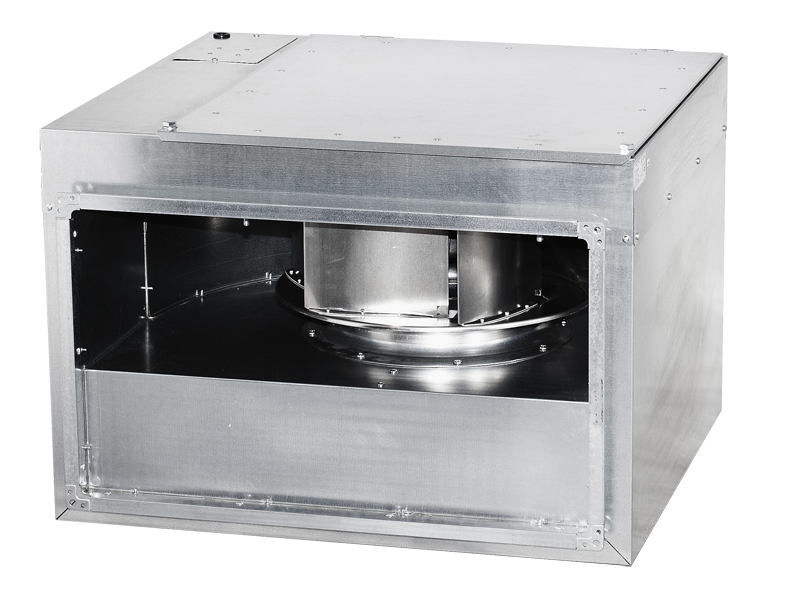

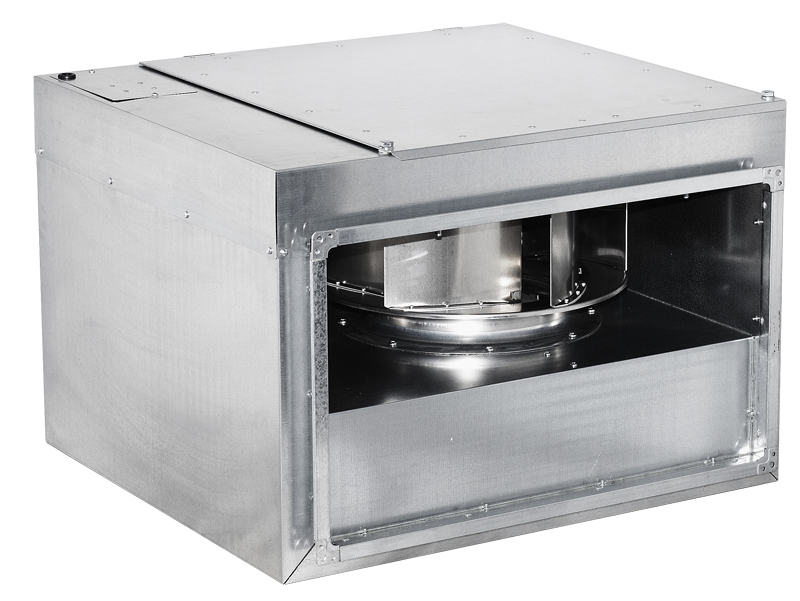

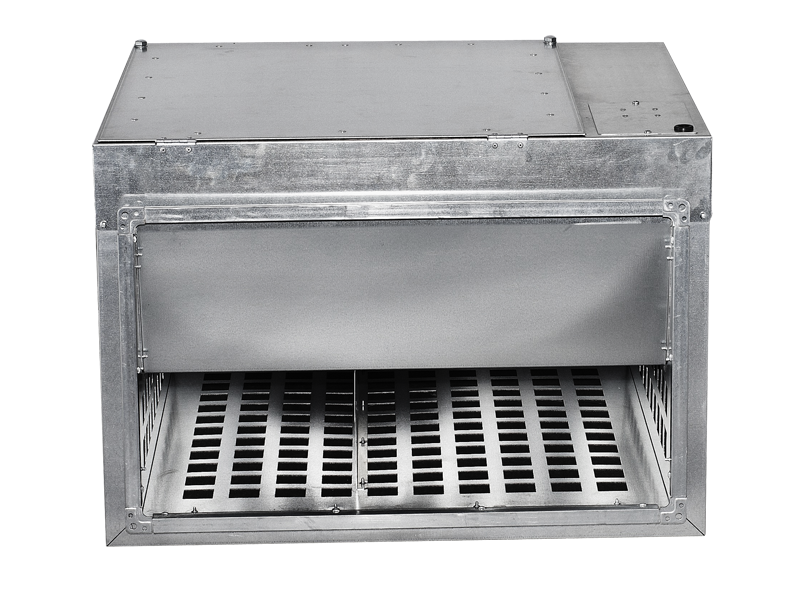

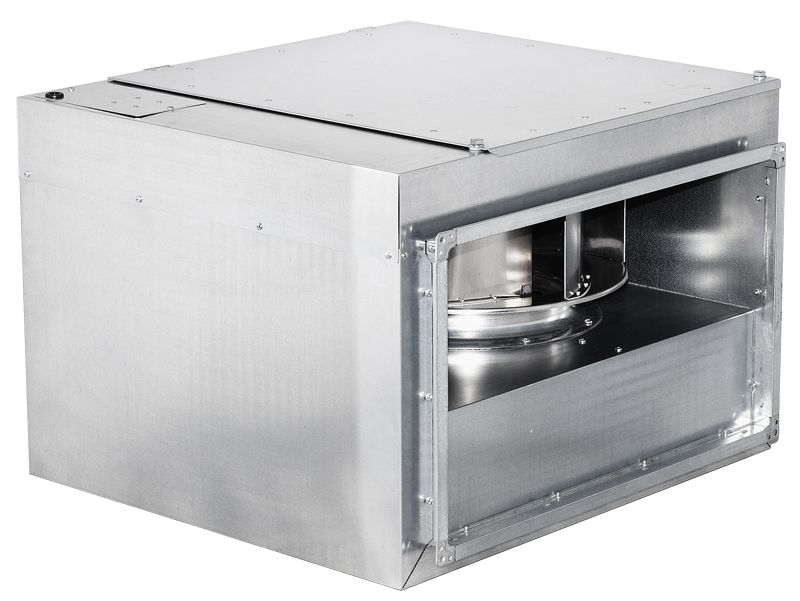

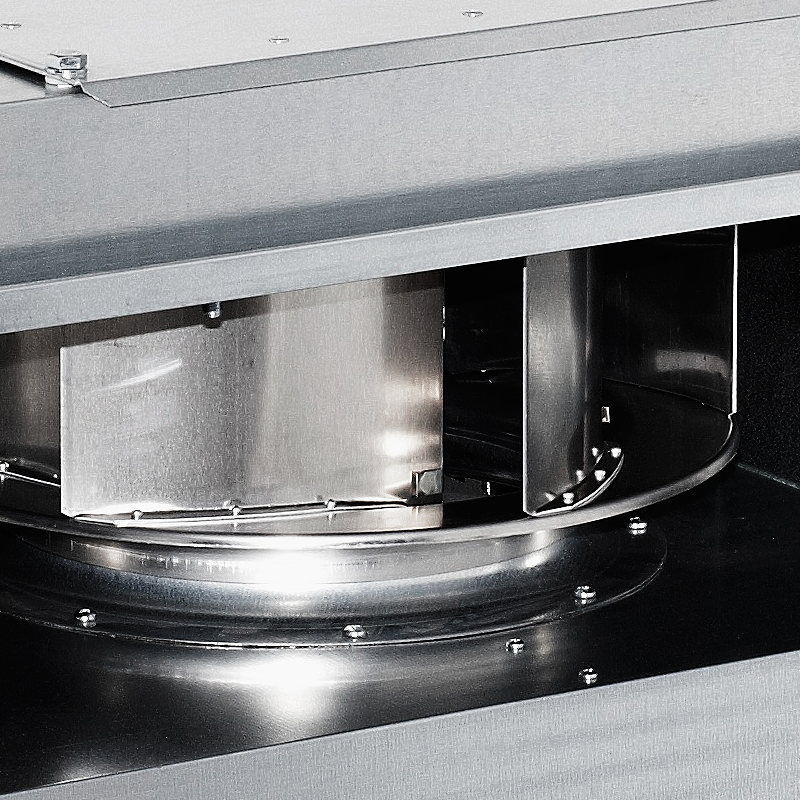

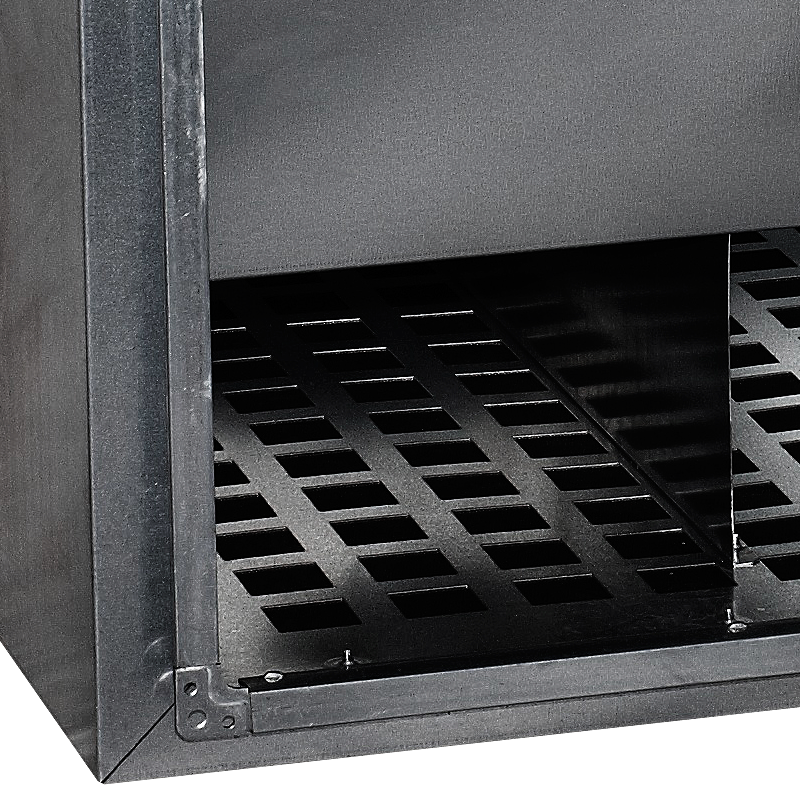

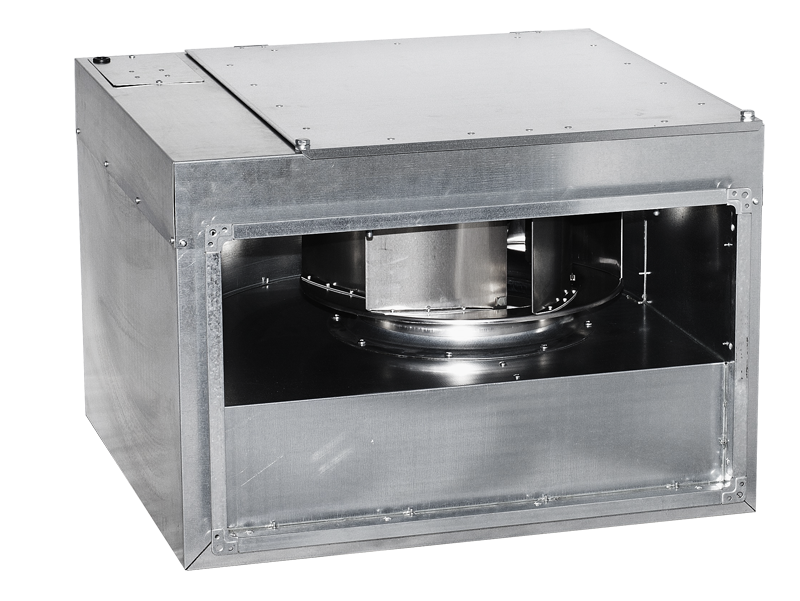

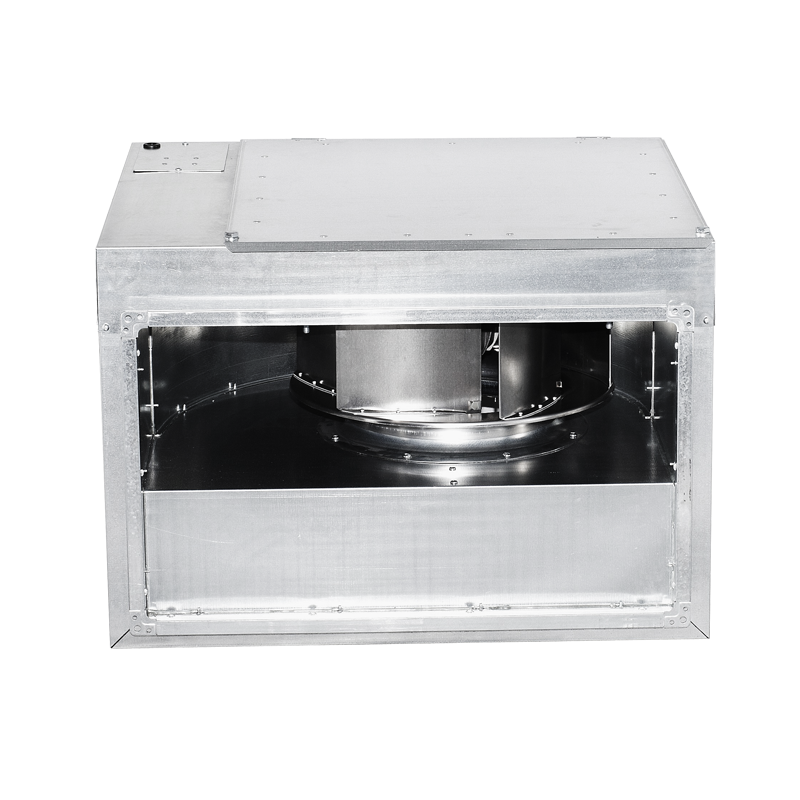

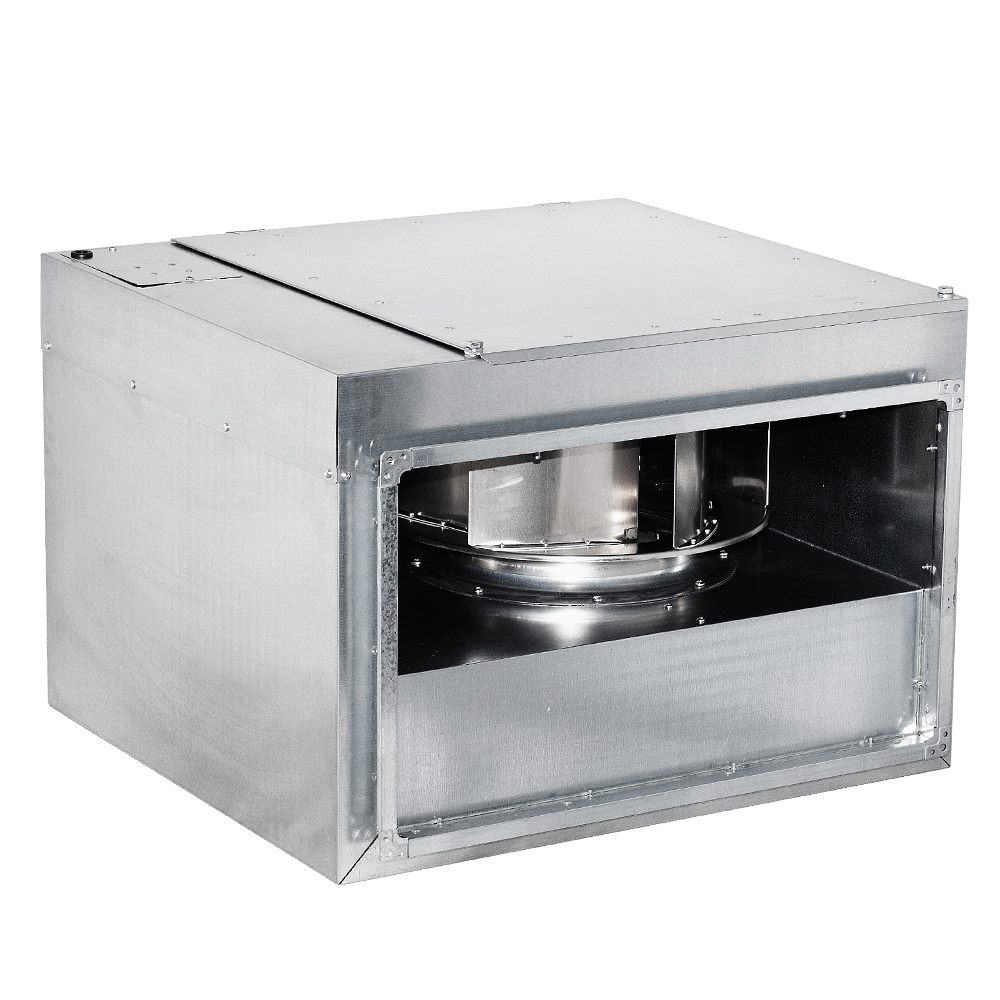

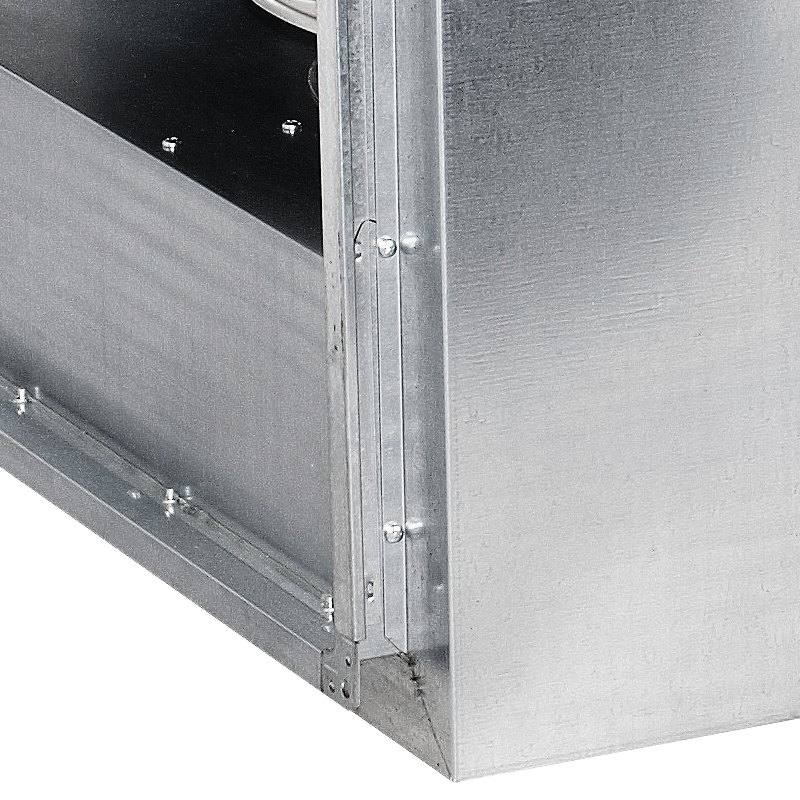

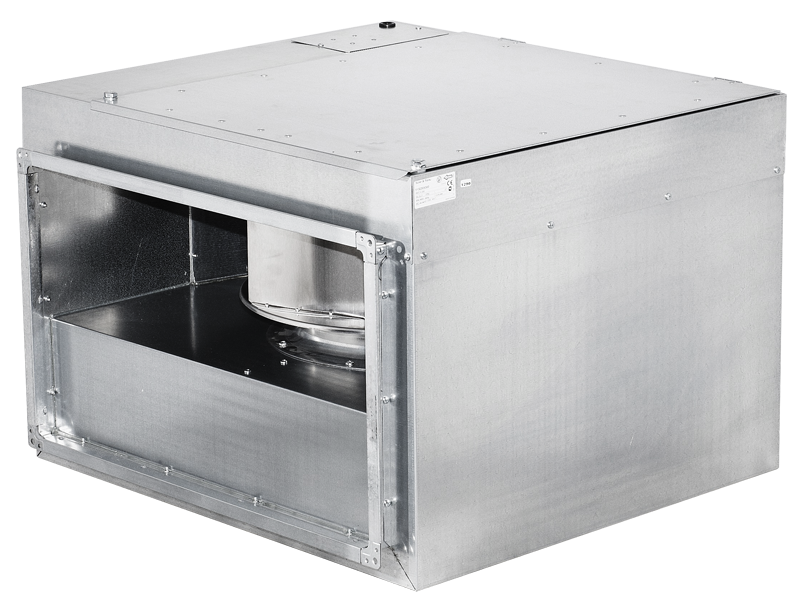

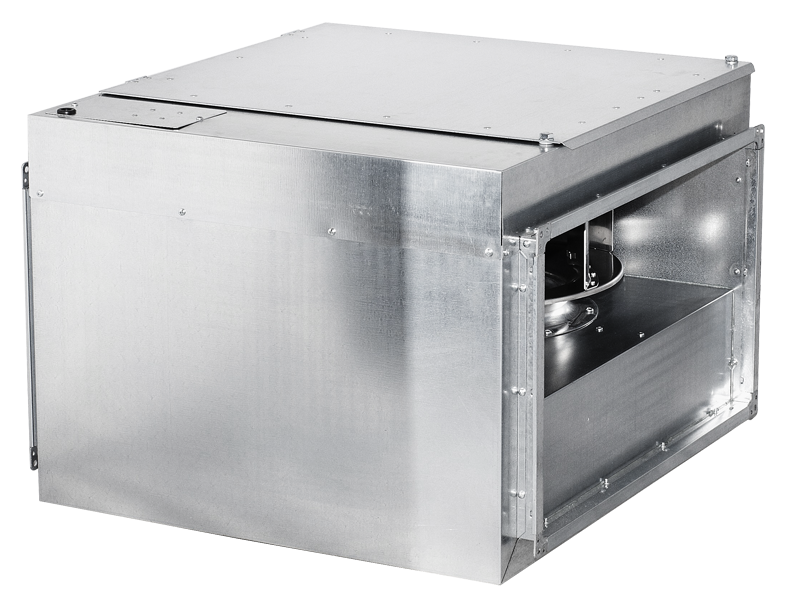

Fläkten är direktdriven med skovelhjul och har ljudisolerat fläkthus tillverkat i galvaniserat stål försett med inspektionslucka. Fläkthjulet har bakåtböjda skovlar (hjultyp B) och är tillverkat i aluminium. Fläkten är omålad.

Motor

Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Motorerna är utrustade med termisk säkerhetsbrytare och kan varvtalsstyras med hjälp av en spänningsreglerande transformator. Om inget annat anges är motorns maximala omgivningstemperatur 40°.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Katalogkort

Välj en fläkt www.fanselectoronline.com

m3/h
Pa
Typ max kapacitet maxtryck effekt
och max		 rotation-shastighet max intensitet spänning ljudtrycksnivå* temp.
min		 temp.
max		 massa
  m3/h Pa W varv/min A V db(A) oC oC kg
IRAB/4-315A N 2620 425 278 1397 1.2 230 48 -40 70 54

IRAB/4-315A N

Nominella parametrar

  • Maxflöde 2620 m3/h
  • Maximalt tryck 425 Pa
  • Rotation-shastighet 1397 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 100 m3/h
  • Nominell kraft 278 W
  • Nominell ström 1.2 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 600x350 mm
  • Massa 54 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 70 °C
  • Maximal medeltemperatur 70 °C
  • Ljudtrycksnivå 48 dB(A)
  • Mät avstånd 1.5 m
IRAB/4-315B N 3710 550 569 1388 2.4 230 50 -40 70 57

IRAB/4-315B N

Nominella parametrar

  • Maxflöde 3710 m3/h
  • Maximalt tryck 550 Pa
  • Rotation-shastighet 1388 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 100 m3/h
  • Nominell kraft 569 W
  • Nominell ström 2.4 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 600x350 mm
  • Massa 57 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 70 °C
  • Maximal medeltemperatur 70 °C
  • Ljudtrycksnivå 50 dB(A)
  • Mät avstånd 1.5 m
IRAB/4-355 N 5600 700 845 1402 3.6 230 51 -40 50 66

IRAB/4-355 N

Nominella parametrar

  • Maxflöde 5600 m3/h
  • Maximalt tryck 700 Pa
  • Rotation-shastighet 1402 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 100 m3/h
  • Nominell kraft 845 W
  • Nominell ström 3.6 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 700x400 mm
  • Massa 66 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 50 °C
  • Maximal medeltemperatur 50 °C
  • Ljudtrycksnivå 51 dB(A)
  • Mät avstånd 1.5 m
IRAT/4-315A N 2550 440 244 1400 0.5 400 47 -40 50 52

IRAT/4-315A N

Nominella parametrar

  • Maxflöde 2550 m3/h
  • Maximalt tryck 440 Pa
  • Rotation-shastighet 1400 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Minsta spänning för reglering 160 m3/h
  • Nominell kraft 244 W
  • Nominell ström 0.5 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 600x350 mm
  • Massa 52 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 50 °C
  • Maximal medeltemperatur 50 °C
  • Ljudtrycksnivå 47 dB(A)
  • Mät avstånd 1.5 m
IRAT/4-315B N 3850 570 568 1415 1.2 400 50 -40 70 55

IRAT/4-315B N

Nominella parametrar

  • Maxflöde 3850 m3/h
  • Maximalt tryck 570 Pa
  • Rotation-shastighet 1415 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Minsta spänning för reglering 160 m3/h
  • Nominell kraft 568 W
  • Nominell ström 1.2 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 600x350 mm
  • Massa 55 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 70 °C
  • Maximal medeltemperatur 70 °C
  • Ljudtrycksnivå 50 dB(A)
  • Mät avstånd 1.5 m
IRAT/4-355 N 5560 695 813 1400 1.7 400 53 -40 60 64

IRAT/4-355 N

Nominella parametrar

  • Maxflöde 5560 m3/h
  • Maximalt tryck 695 Pa
  • Rotation-shastighet 1400 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Minsta spänning för reglering 160 m3/h
  • Nominell kraft 813 W
  • Nominell ström 1.7 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 700x400 mm
  • Massa 64 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 60 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 53 dB(A)
  • Mät avstånd 1.5 m
IRAT/4-400A N 7940 900 1501 1430 3.2 400 56 -40 70 91

IRAT/4-400A N

Nominella parametrar

  • Maxflöde 7940 m3/h
  • Maximalt tryck 900 Pa
  • Rotation-shastighet 1430 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Minsta spänning för reglering 160 m3/h
  • Nominell kraft 1501 W
  • Nominell ström 3.2 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 800x500 mm
  • Massa 91 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 70 °C
  • Maximal medeltemperatur 70 °C
  • Ljudtrycksnivå 56 dB(A)
  • Mät avstånd 1.5 m
IRAT/4-400B N 9580 1100 2142 1395 4 400 58 -40 40 100

IRAT/4-400B N

Nominella parametrar

  • Maxflöde 9580 m3/h
  • Maximalt tryck 1100 Pa
  • Rotation-shastighet 1395 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Minsta spänning för reglering 160 m3/h
  • Nominell kraft 2142 W
  • Nominell ström 4 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 800x500 mm
  • Massa 100 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 40 °C
  • Ljudtrycksnivå 58 dB(A)
  • Mät avstånd 1.5 m
IRAT/4-450 N 10720 1025 2379 1380 4.3 400 60 -40 40 125

IRAT/4-450 N

Nominella parametrar

  • Maxflöde 10720 m3/h
  • Maximalt tryck 1025 Pa
  • Rotation-shastighet 1380 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Minsta spänning för reglering 160 m3/h
  • Nominell kraft 2379 W
  • Nominell ström 4.3 A
  • Nominell frekvens 50 Hz
  • profil för rektangulära anslutningar 1000x500 mm
  • Massa 125 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Motorns skyddsklass IP54
  • Minimal arbetstemperatur -40 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 40 °C
  • Ljudtrycksnivå 60 dB(A)
  • Mät avstånd 1.5 m

* mätt på ett avstånd av 1.5m från fläkten.

Arbetsegenskaper

Dimensioner

Typ E F G H L A1 A2 B1 B2 C1 C2 Ød
  mm mm mm mm mm mm mm mm mm mm mm mm
IRAB/4-315A N 697 705 704 500 765 600 350 620 370 640 390 9
IRAB/4-315B N 697 705 704 500 765 600 350 620 370 640 390 9
IRAB/4-355 N 770 804 777 550 840 700 400 720 420 740 440 9
IRAT/4-315A N 697 705 704 500 765 600 350 620 370 640 390 9
IRAT/4-315B N 697 705 704 500 765 600 350 620 370 640 390 9
IRAT/4-355 N 770 804 777 550 840 700 400 720 420 740 440 9
IRAT/4-400A N 861 905 868 647 930 800 500 820 520 850 550 9
IRAT/4-400B N 861 905 868 647 930 800 500 820 520 850 550 9
IRAT/4-450 N 961 1104 968 655 1030 1000 500 1020 520 1050 550 9
