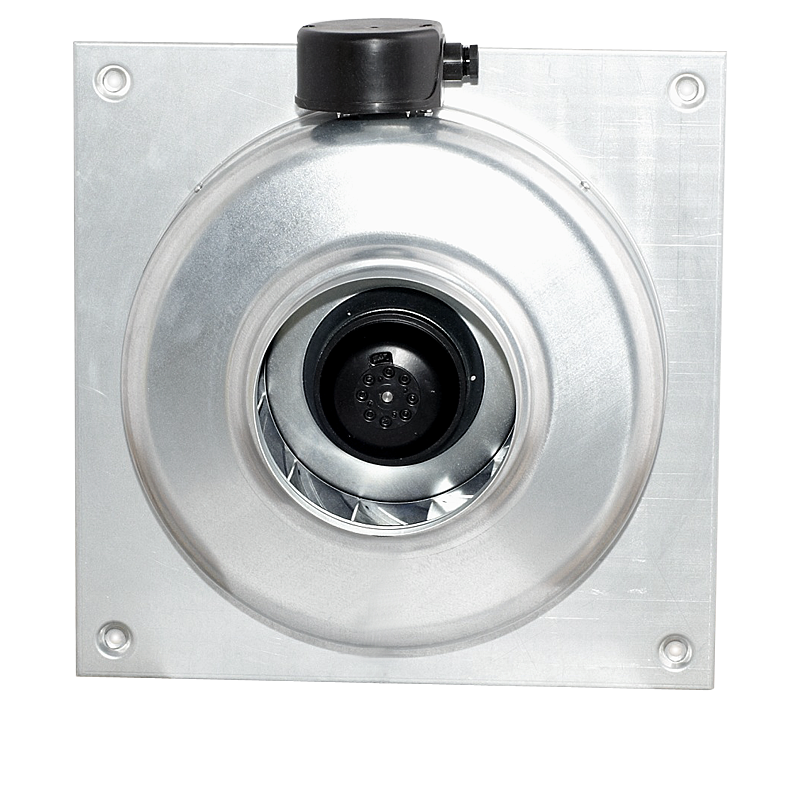

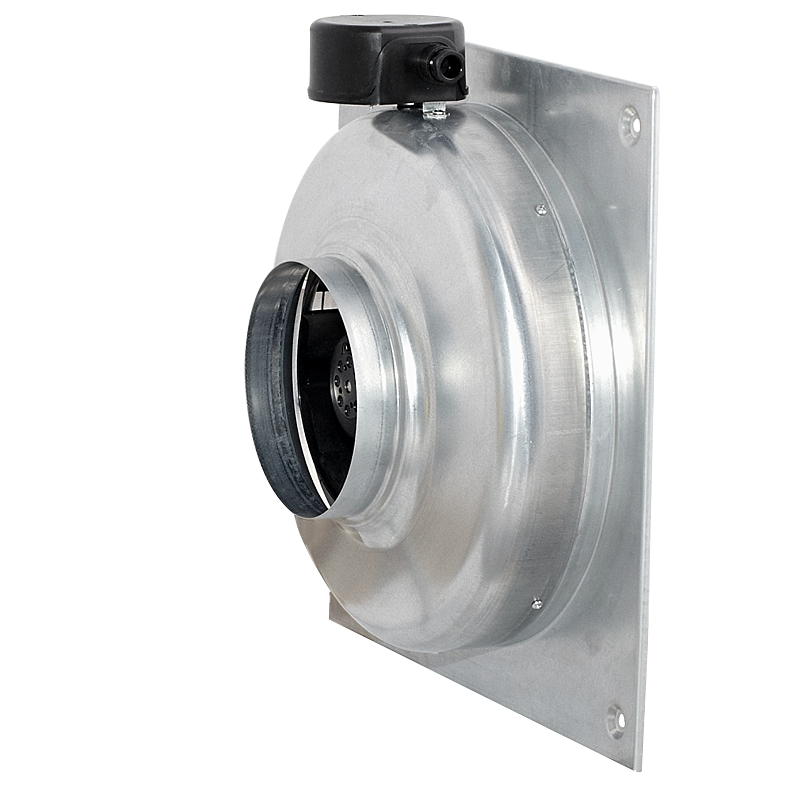

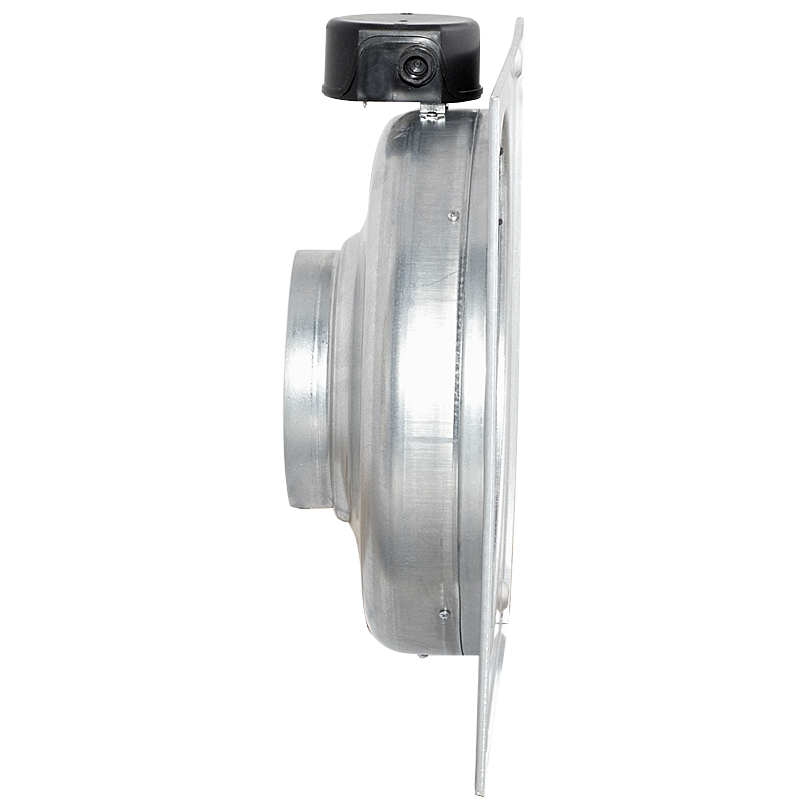

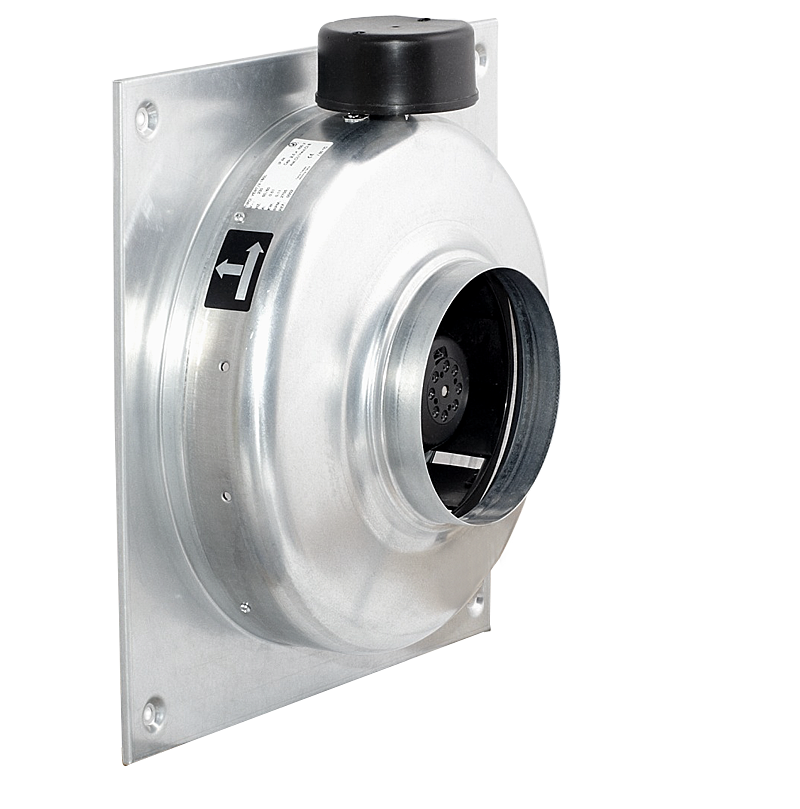

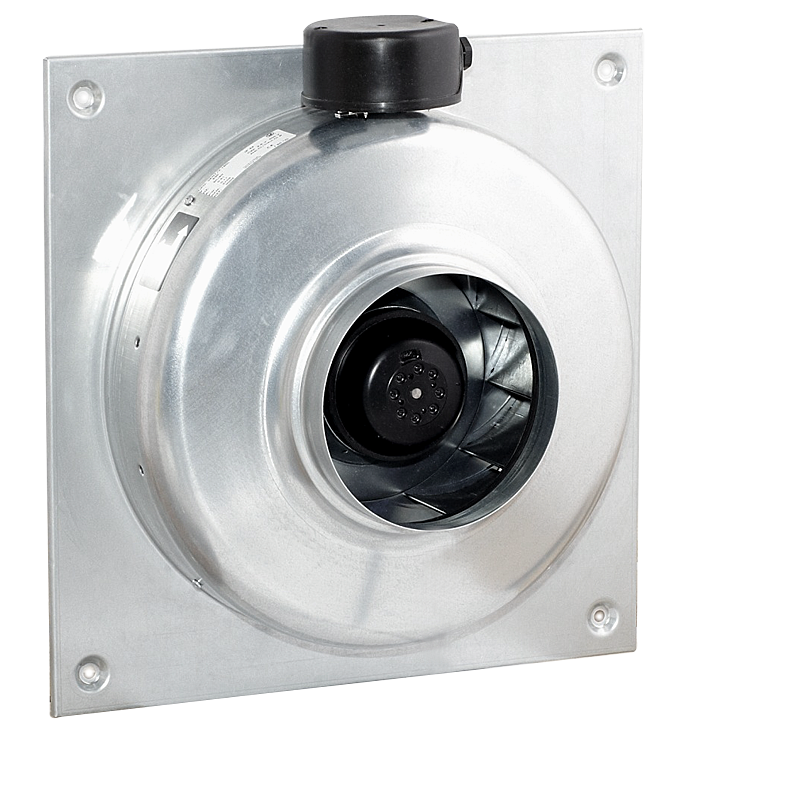

VENT-V - Kanalfläkt

VENT-V

Kanalfläkt

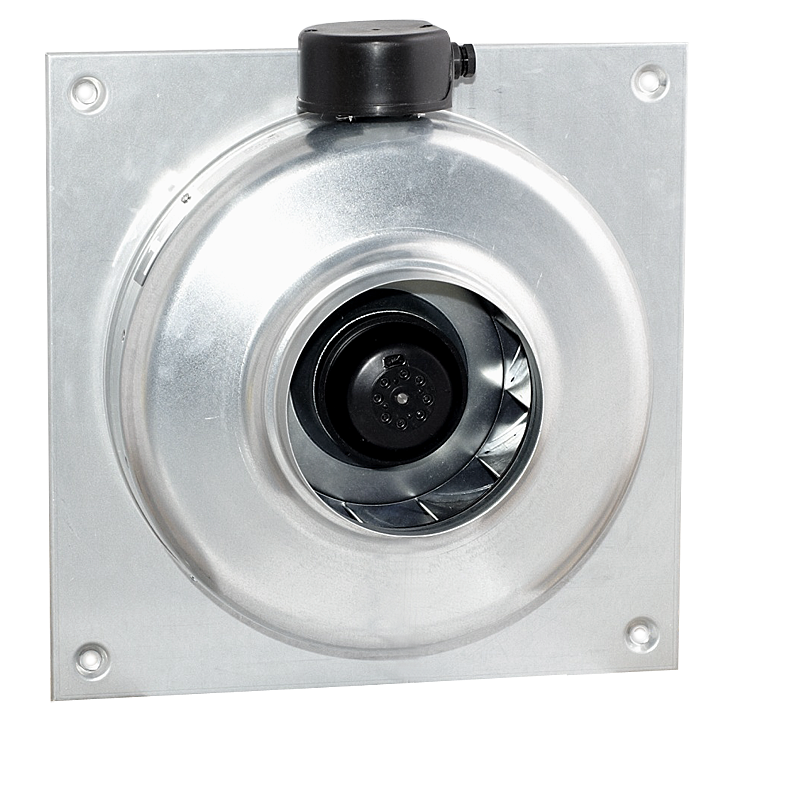

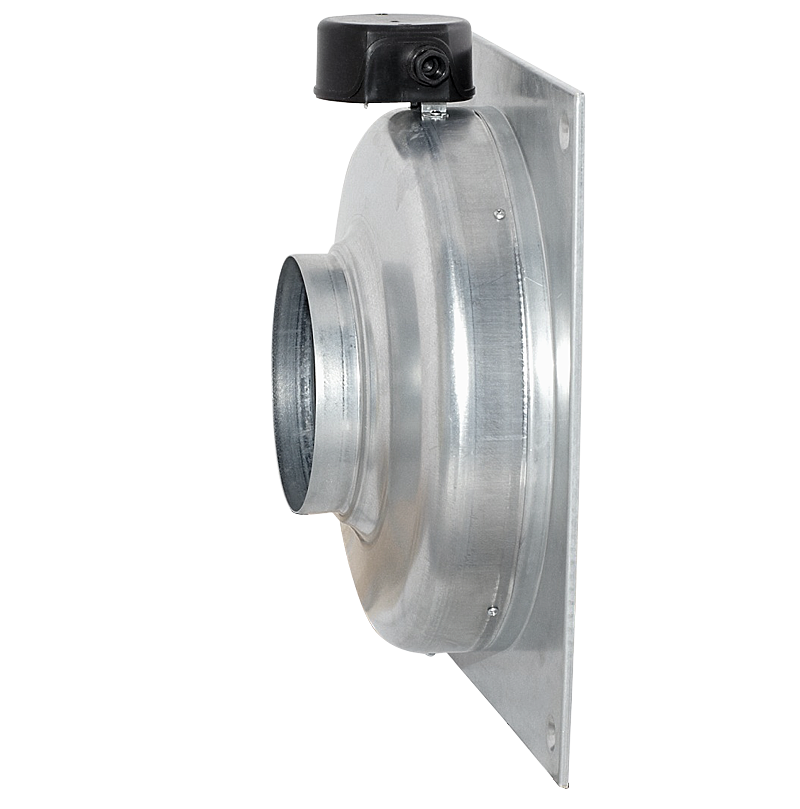

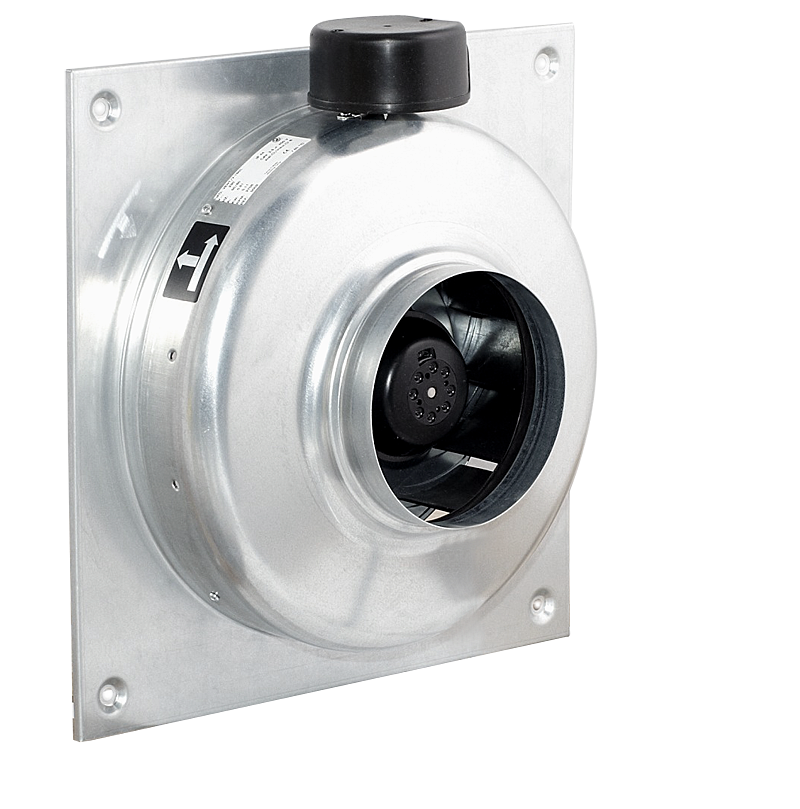

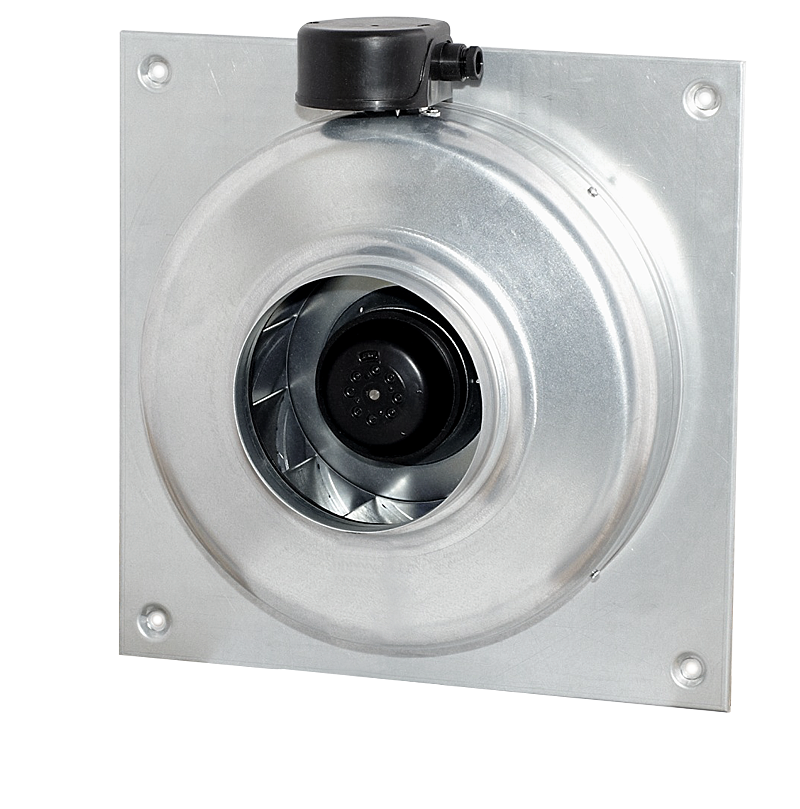

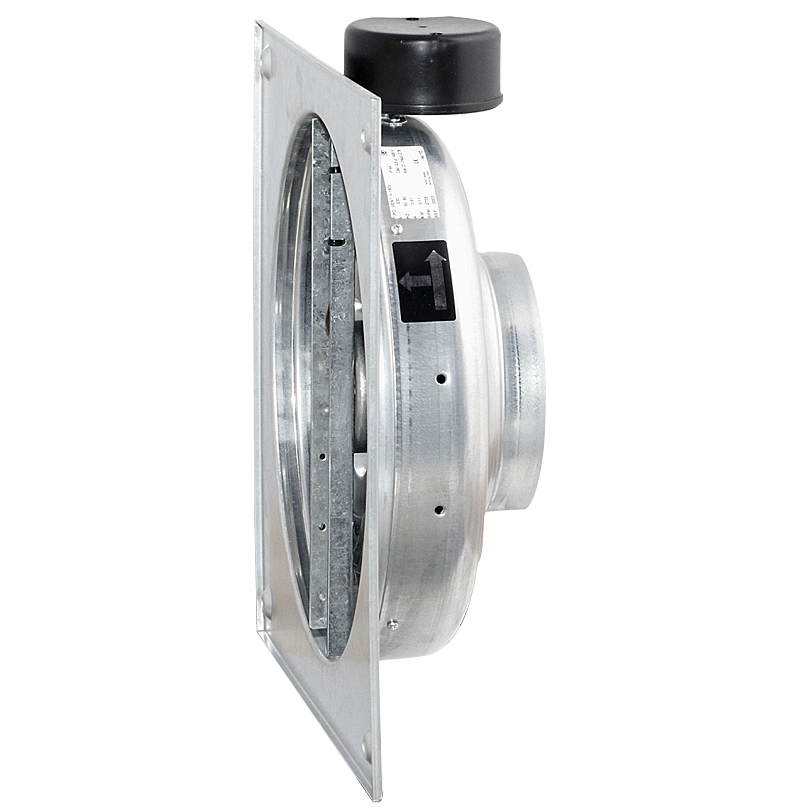

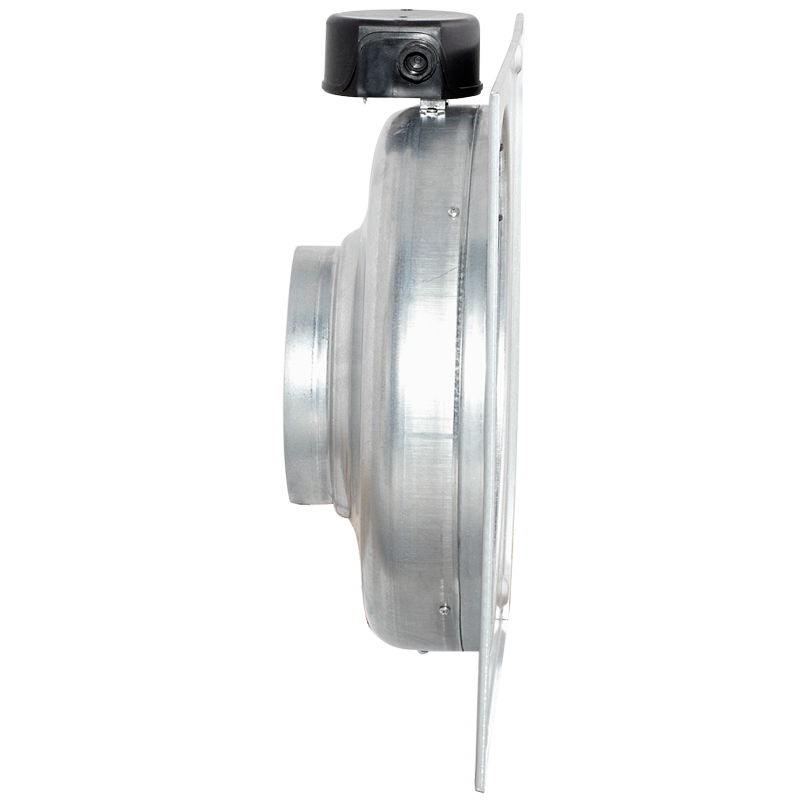

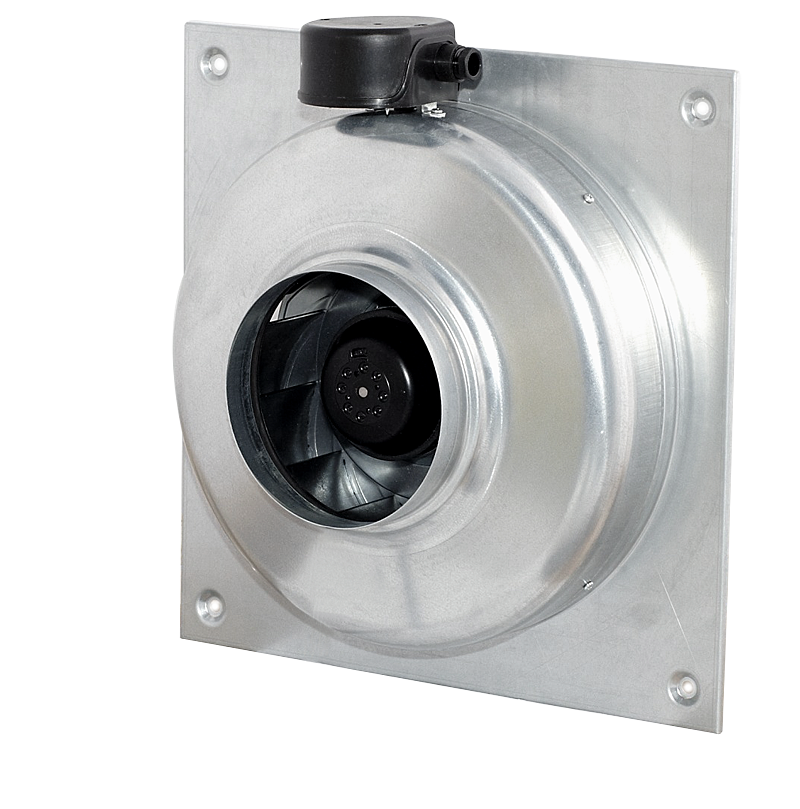

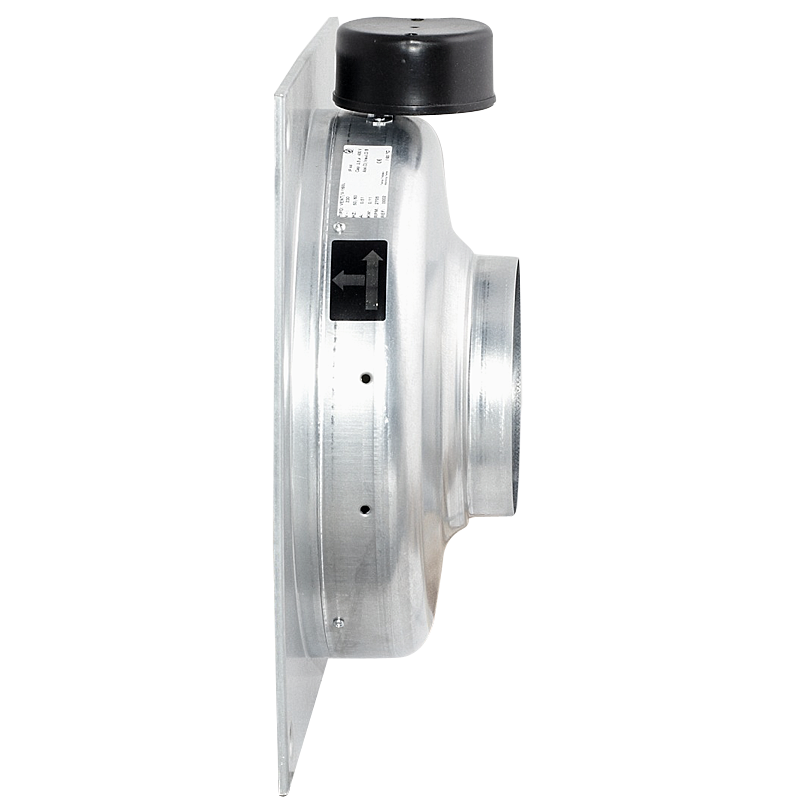

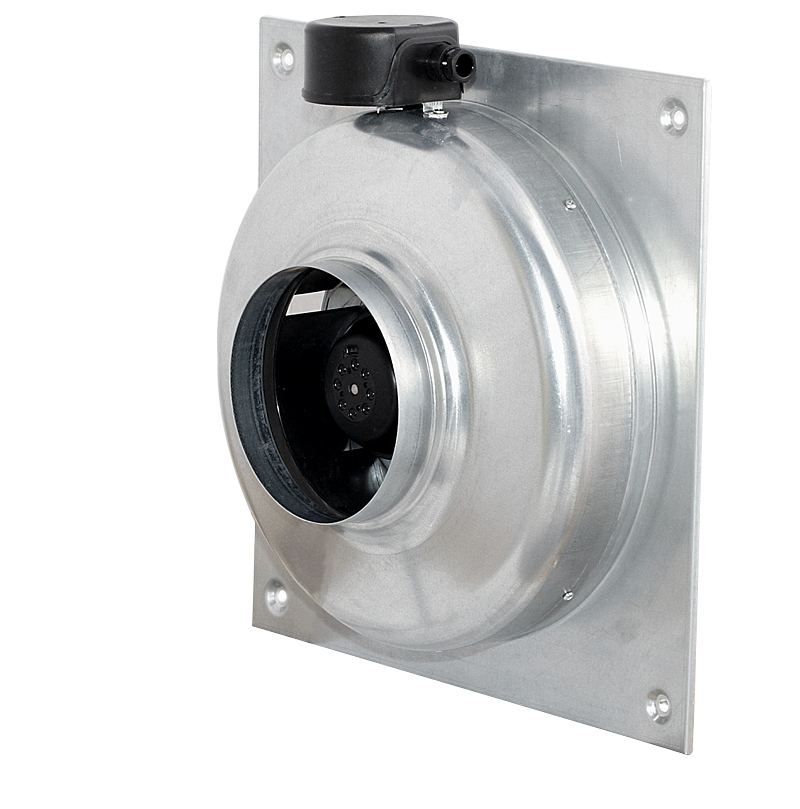

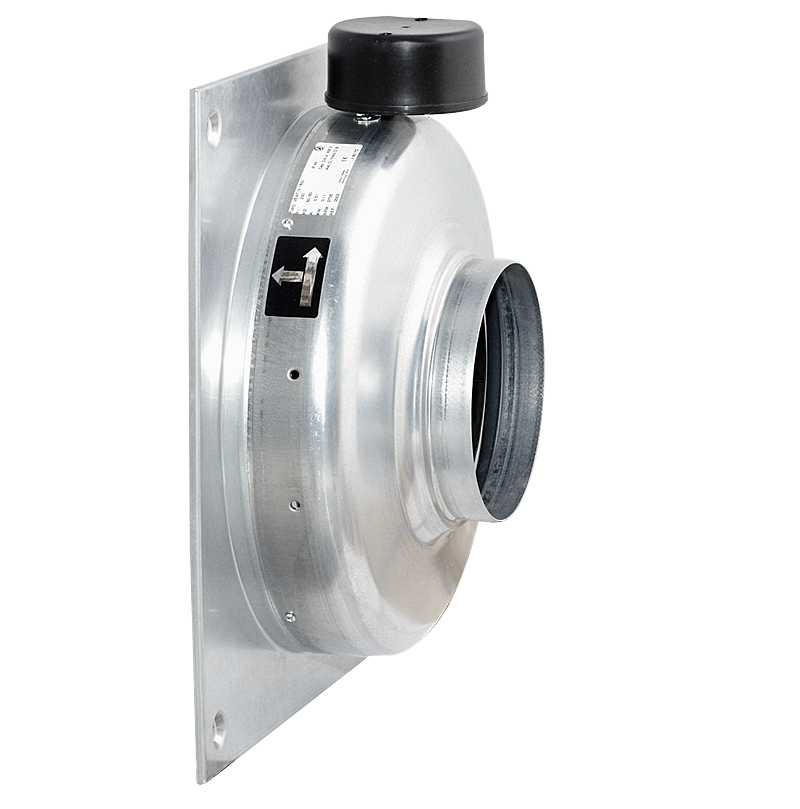

Sortiment av väggmonterade kanalfläktar,tillverkade i kraftig korrosionsbeständig pressat galvaniserat stål.
Kontakta oss

Tillämpning

Ventilationsfläkt för kanalmontage. Lämpar sig för små och medelstora utrymmen.



Konstruktion

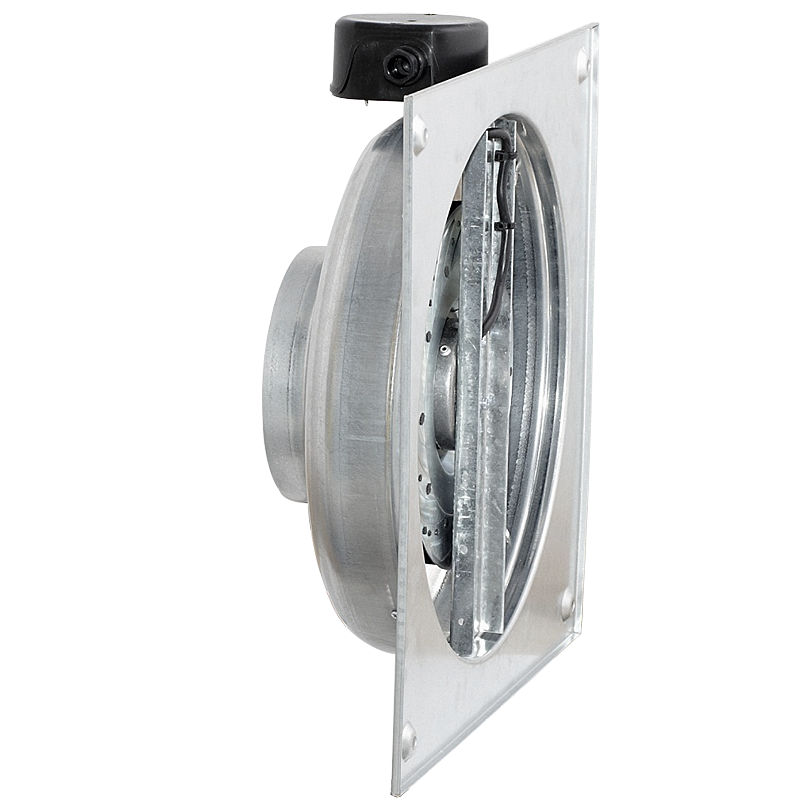

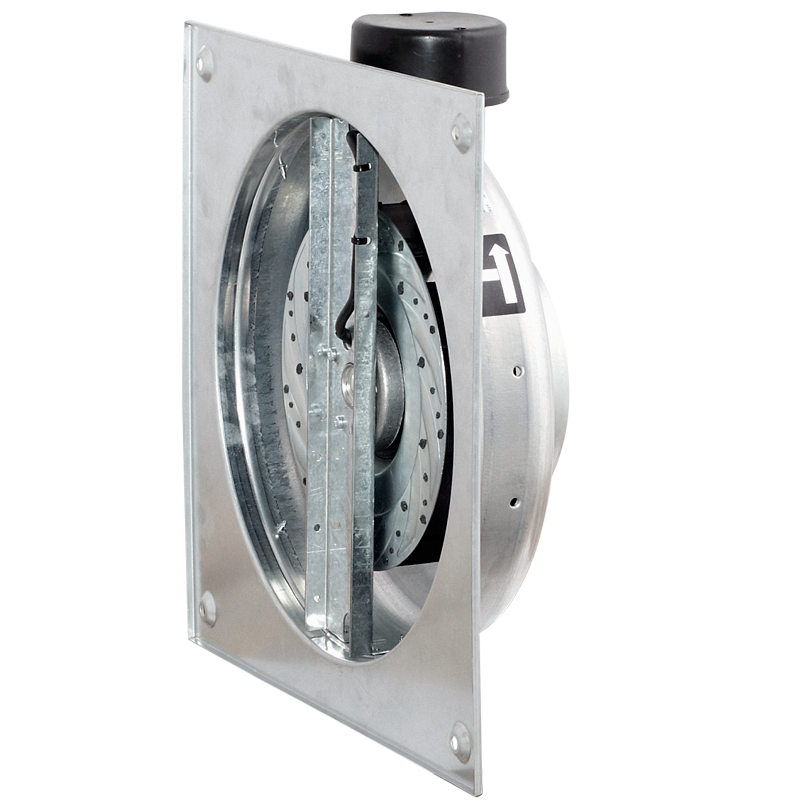

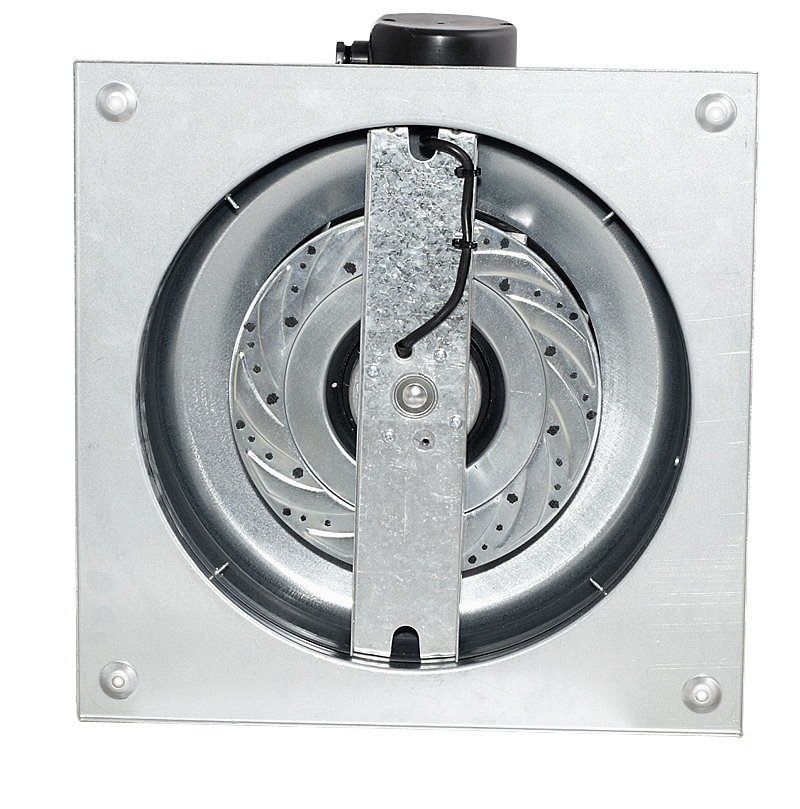

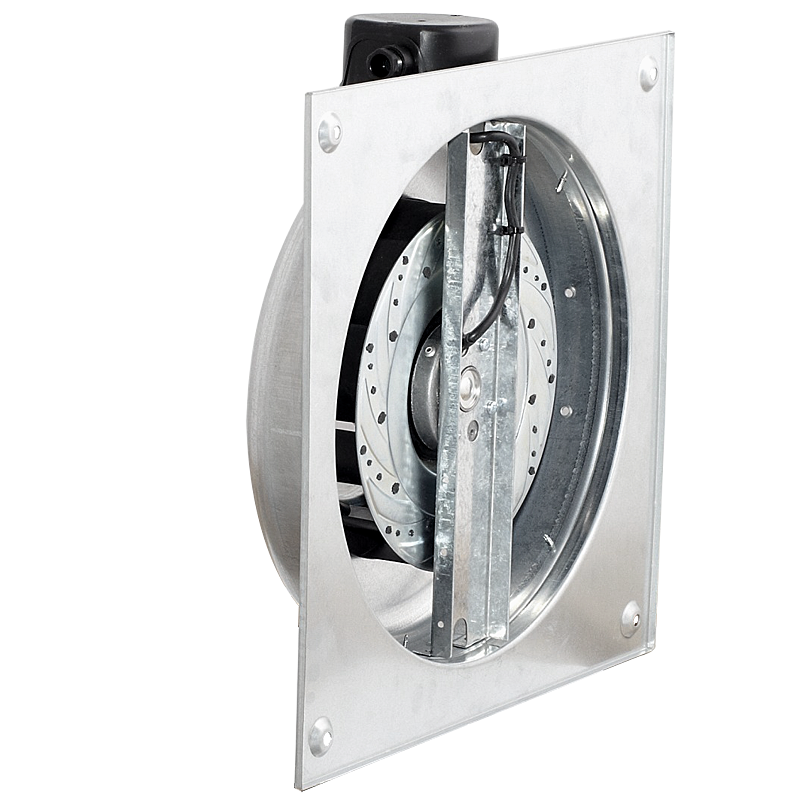

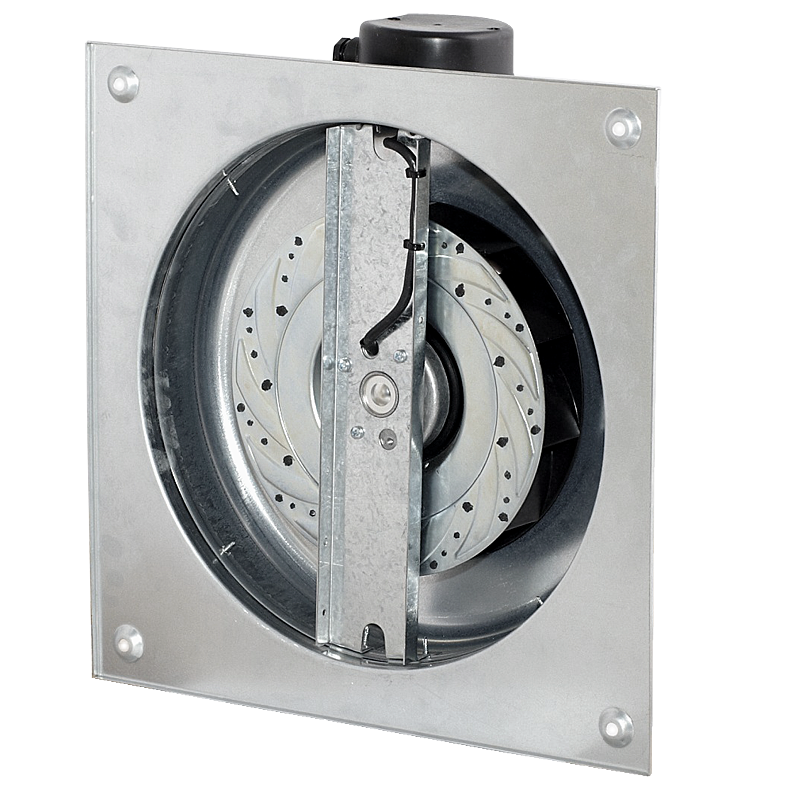

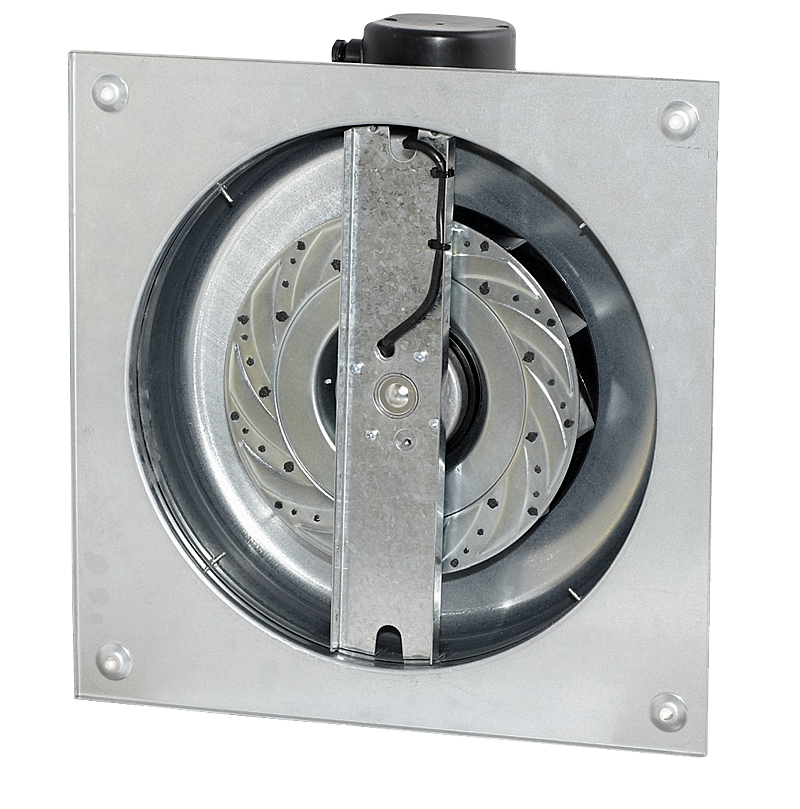

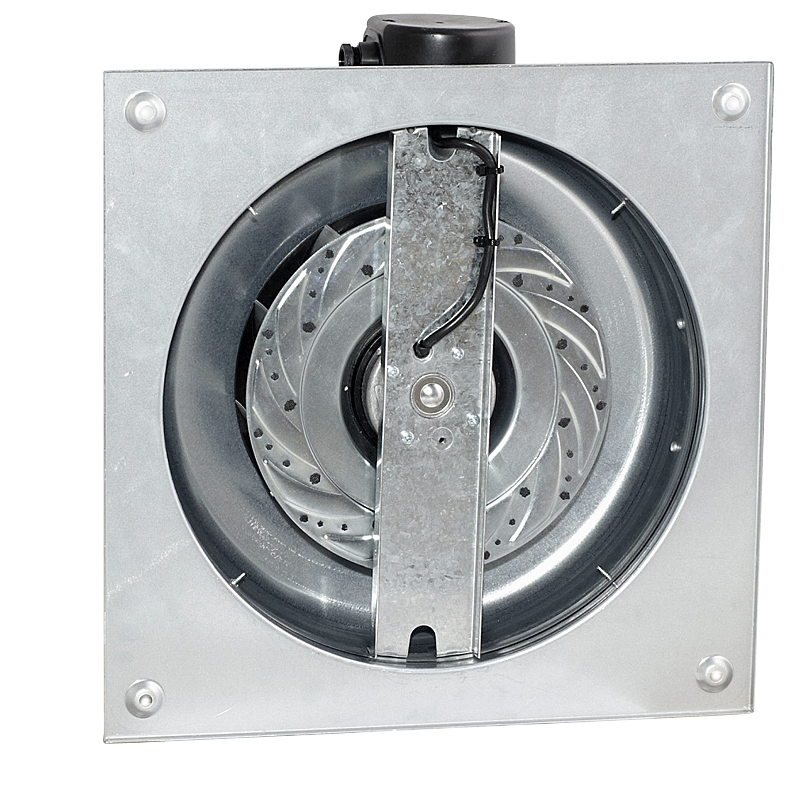

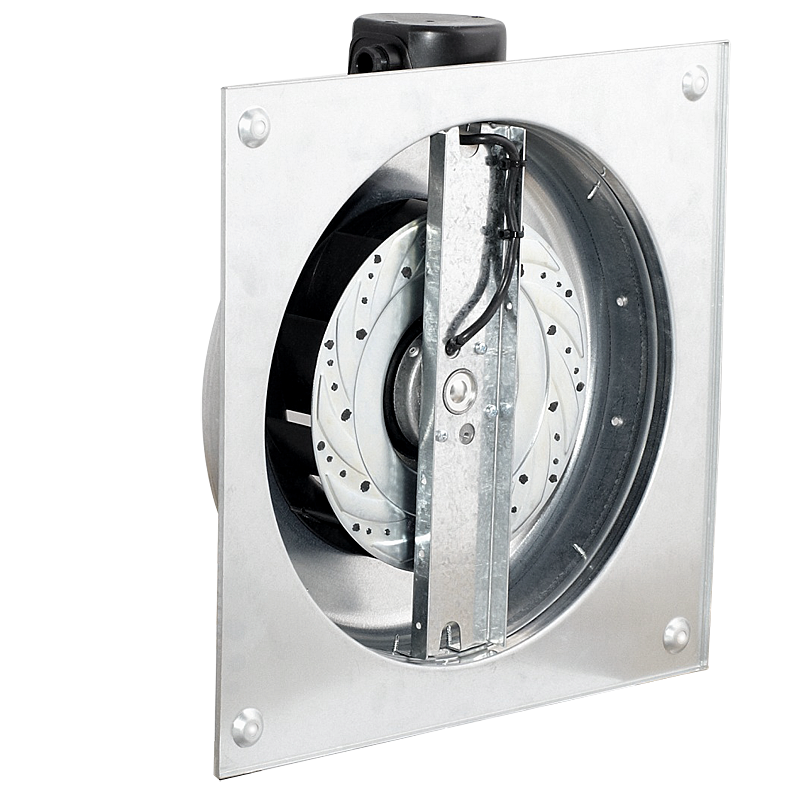

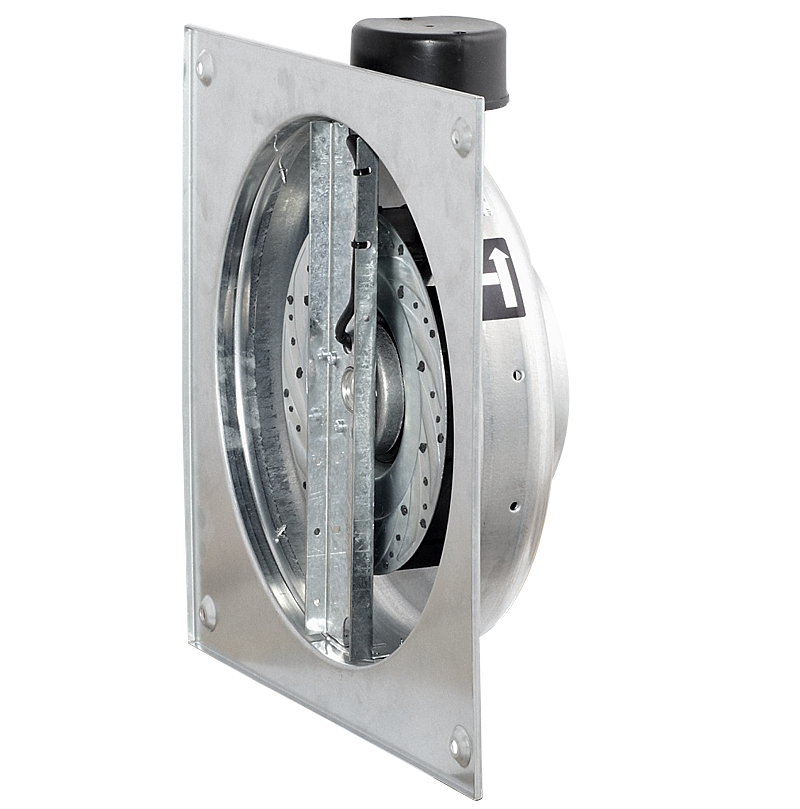

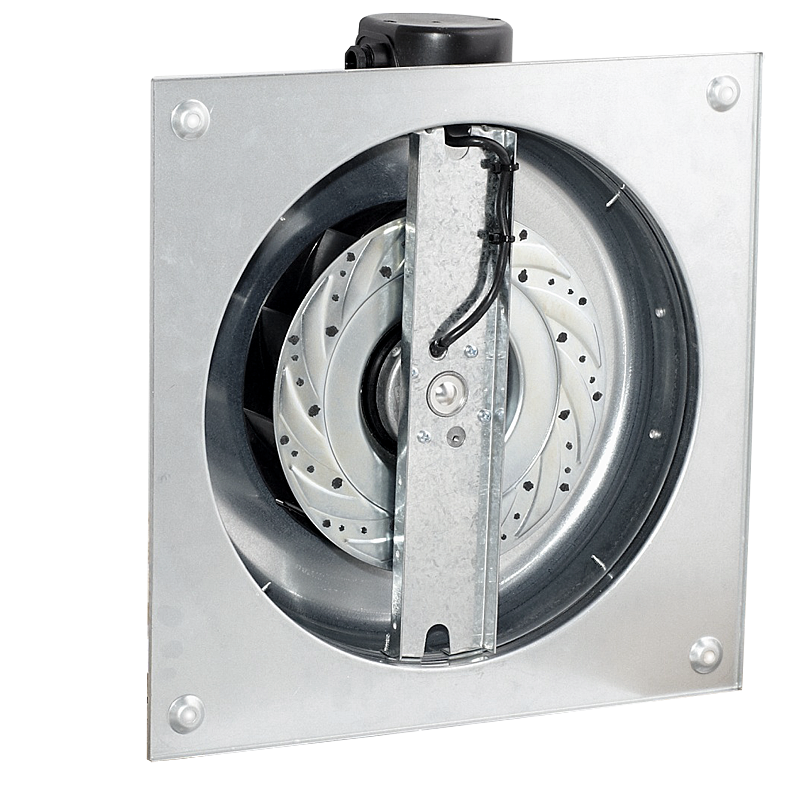

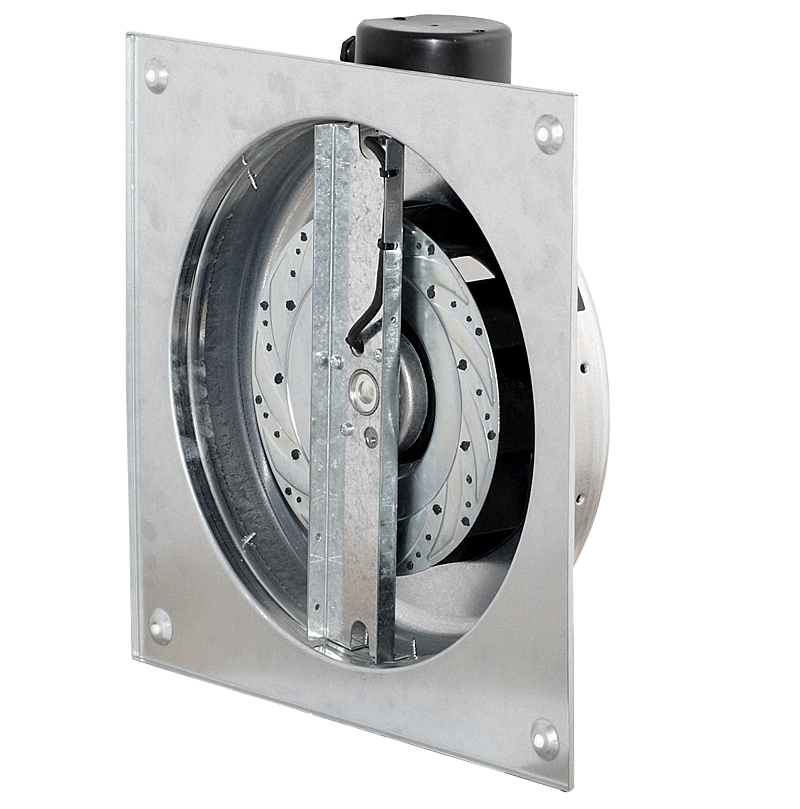

Fläkten är direktdriven med skovelhjul och har fläkthus tillverkat i galvaniserat stål. Fläkthjulet har bakåtböjda skovlar (hjultyp B) och är även det tillverkat i galvaniserat stål. Fläkten är omålad.

Motor

Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP44 och isolationsklass B. Motorerna är utrustade med termisk säkerhetsbrytare och kan varvtalsstyras med hjälp av en spänningsreglerande tyristor. Om inget annat anges är motorns maximala omgivningstemperatur 40°.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Katalogkort

Välj en fläkt www.fanselectoronline.com

m3/h
Pa
Typ max kapacitet maxtryck effekt
och max		 rotation-shastighet max intensitet spänning ljudtrycksnivå* temp.
min		 temp.
max		 massa
  m3/h Pa W varv/min A V db(A) oC oC kg
VENT-V-100 N 310 375 57 2580 0.26 230 50 -20 60 3

VENT-V-100 N

Nominella parametrar

  • Maxflöde 310 m3/h
  • Maximalt tryck 375 Pa
  • Rotation-shastighet 2580 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 140 m3/h
  • Nominell kraft 57 W
  • Nominell ström 0.26 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 100 mm
  • Massa 3 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 60 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 50 dB(A)
  • Mät avstånd 3 m
VENT-V-125 N 380 355 57 2580 0.26 230 51 -20 60 3

VENT-V-125 N

Nominella parametrar

  • Maxflöde 380 m3/h
  • Maximalt tryck 355 Pa
  • Rotation-shastighet 2580 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 140 m3/h
  • Nominell kraft 57 W
  • Nominell ström 0.26 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 125 mm
  • Massa 3 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 60 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 51 dB(A)
  • Mät avstånd 3 m
VENT-V-150 N 780 470 95 2480 0.4 230 53 -20 60 5

VENT-V-150 N

Nominella parametrar

  • Maxflöde 780 m3/h
  • Maximalt tryck 470 Pa
  • Rotation-shastighet 2480 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 140 m3/h
  • Nominell kraft 95 W
  • Nominell ström 0.4 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 150 mm
  • Massa 5 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 60 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 53 dB(A)
  • Mät avstånd 3 m
VENT-V-160 N 750 450 95 2450 0.39 230 53 -20 60 5

VENT-V-160 N

Nominella parametrar

  • Maxflöde 750 m3/h
  • Maximalt tryck 450 Pa
  • Rotation-shastighet 2450 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 140 m3/h
  • Nominell kraft 95 W
  • Nominell ström 0.39 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 160 mm
  • Massa 5 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 60 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 53 dB(A)
  • Mät avstånd 3 m
VENT-V-200 N 960 550 145 2690 0.6 230 54 -20 60 5

VENT-V-200 N

Nominella parametrar

  • Maxflöde 960 m3/h
  • Maximalt tryck 550 Pa
  • Rotation-shastighet 2690 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 140 m3/h
  • Nominell kraft 145 W
  • Nominell ström 0.6 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 200 mm
  • Massa 5 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 60 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 54 dB(A)
  • Mät avstånd 3 m
VENT-V-250 N 1000 560 145 2690 0.6 230 56 -20 60 6

VENT-V-250 N

Nominella parametrar

  • Maxflöde 1000 m3/h
  • Maximalt tryck 560 Pa
  • Rotation-shastighet 2690 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 140 m3/h
  • Nominell kraft 145 W
  • Nominell ström 0.6 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 250 mm
  • Massa 6 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 60 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 56 dB(A)
  • Mät avstånd 3 m
VENT-V-315 N 1320 740 247 2750 1.1 230 59 -20 50 8

VENT-V-315 N

Nominella parametrar

  • Maxflöde 1320 m3/h
  • Maximalt tryck 740 Pa
  • Rotation-shastighet 2750 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Minsta spänning för reglering 140 m3/h
  • Nominell kraft 247 W
  • Nominell ström 1.1 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 315 mm
  • Massa 8 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 50 °C
  • Maximal medeltemperatur 50 °C
  • Ljudtrycksnivå 59 dB(A)
  • Mät avstånd 3 m

* mätt på ett avstånd av 3m från fläkten.

Arbetsegenskaper

Dimensioner

Typ E H C F ØD ØG sq_B sq_A
  mm mm mm mm mm mm mm mm
VENT-V-100 N 6 123 331 23 97.5 240 265 315
VENT-V-125 N 6 127 331 27 122.5 240 265 315
VENT-V-150 N 6 130 418 28 147 330 350 400
VENT-V-160 N 6 130 418 28 157 330 350 400
VENT-V-200 N 6 143 418 27 198 330 350 400
VENT-V-250 N 6 132 418 27 248 330 350 400
VENT-V-315 N 6 147 477 25 312 398 400 450
