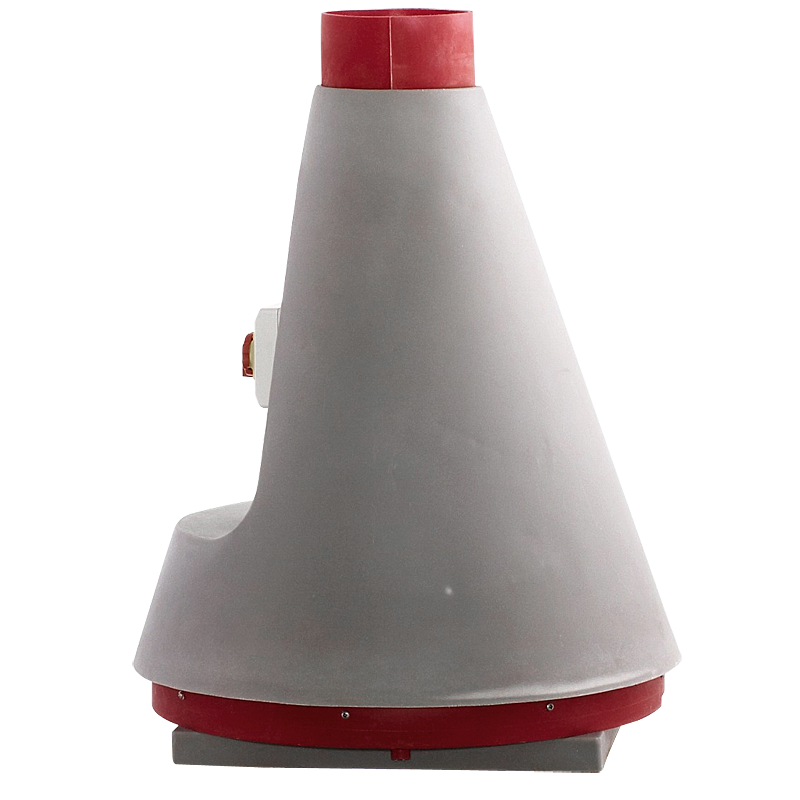

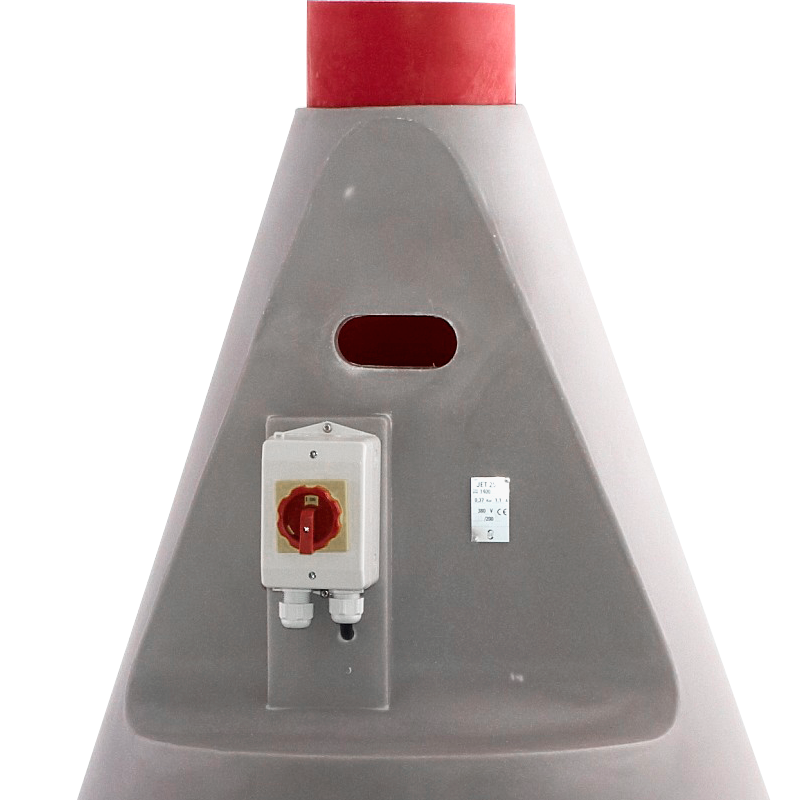

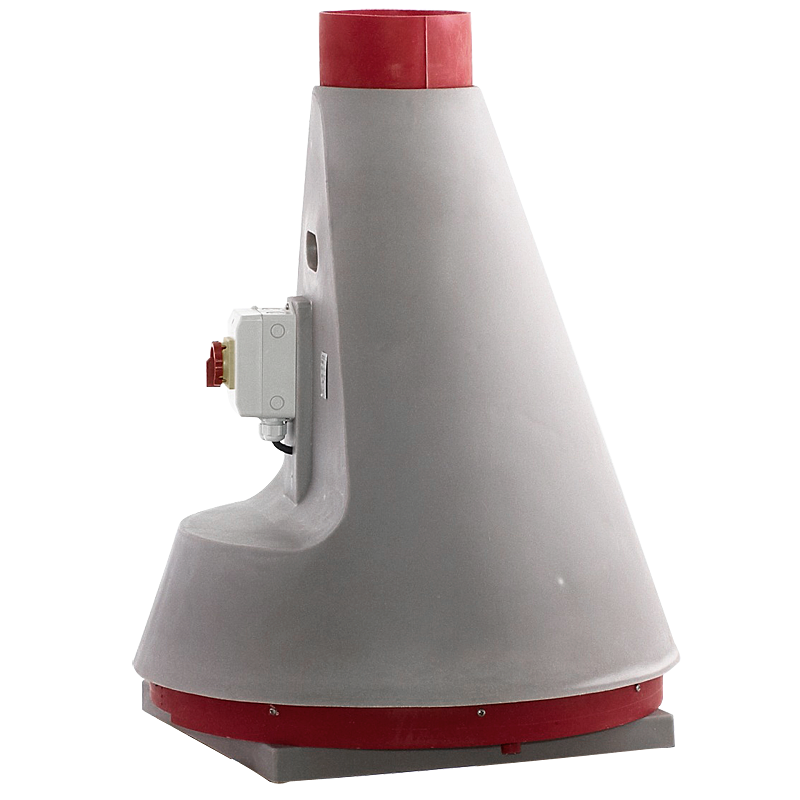

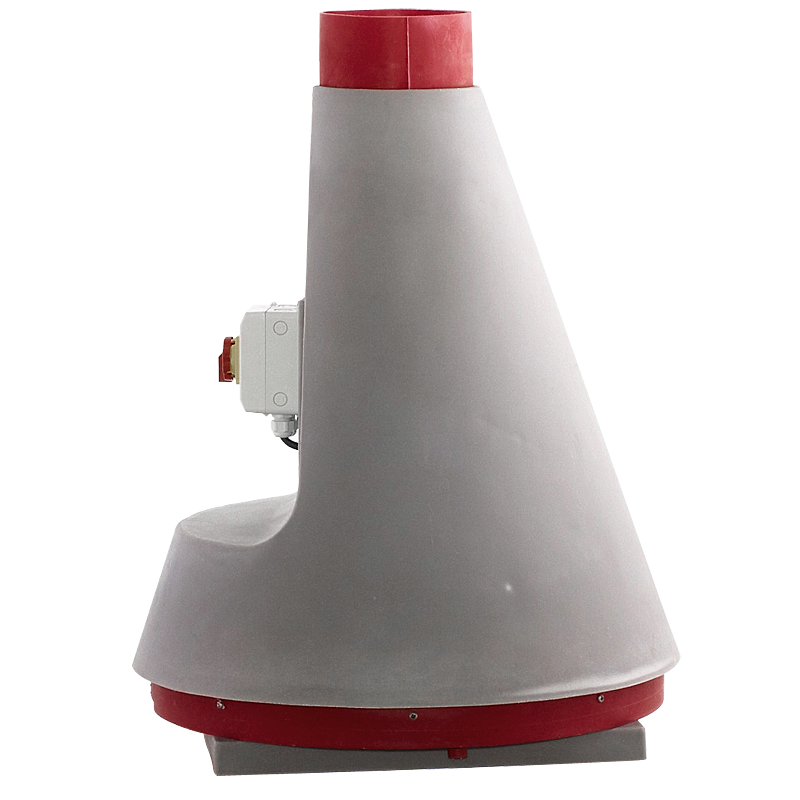

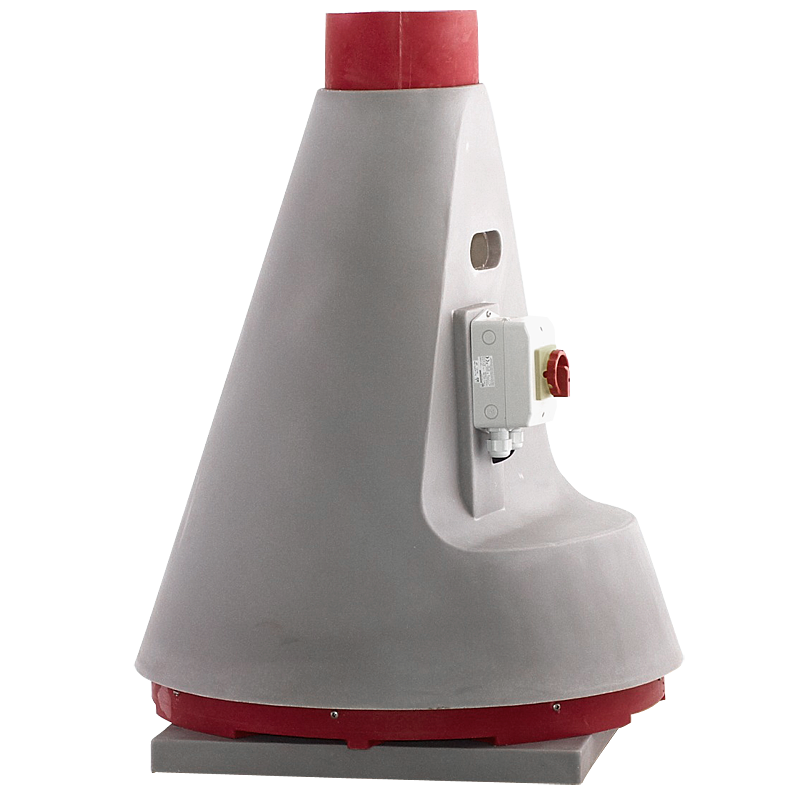

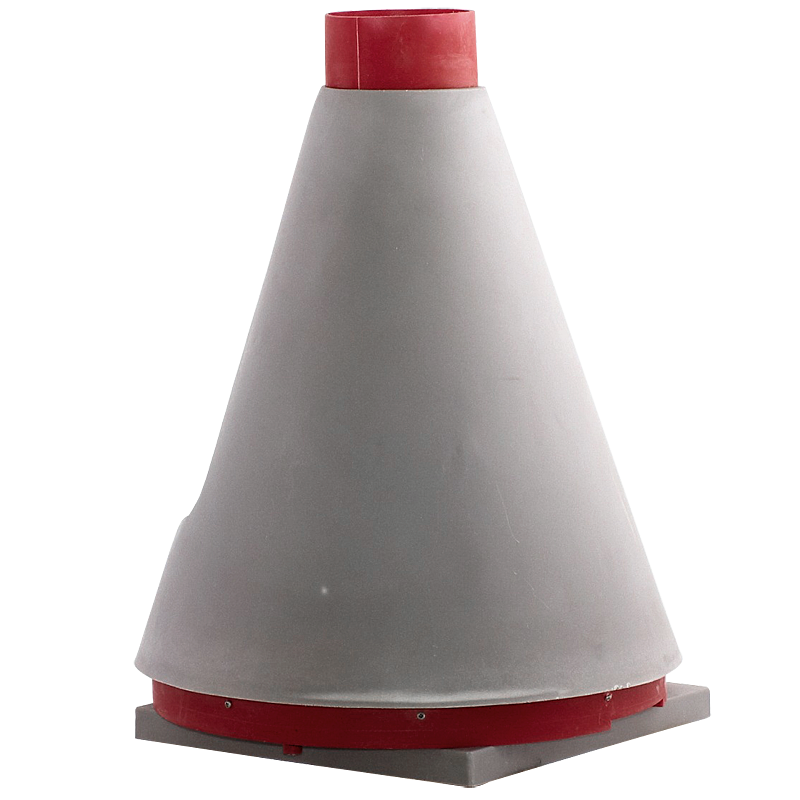

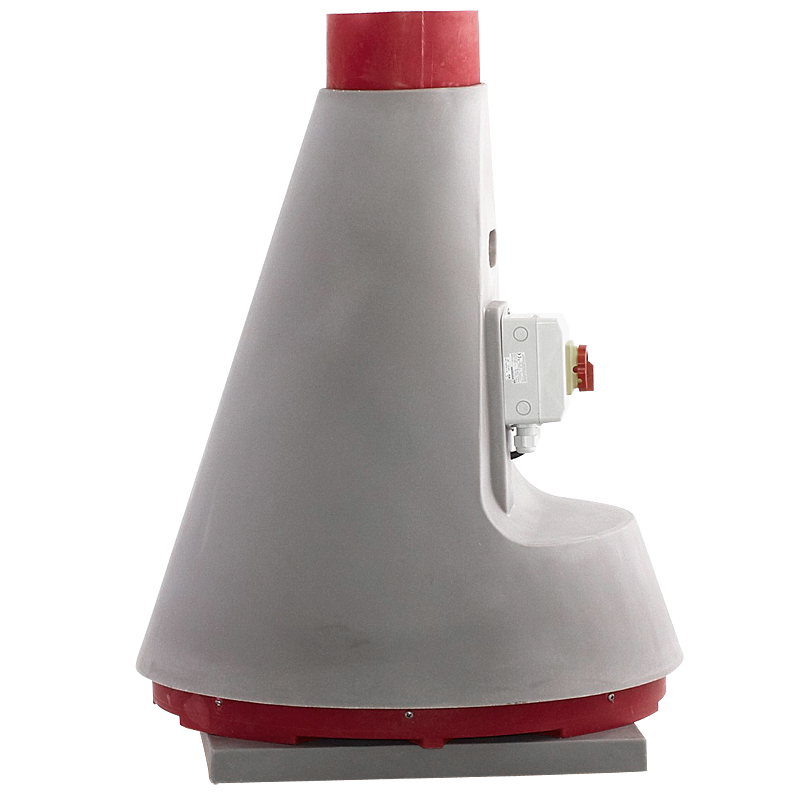

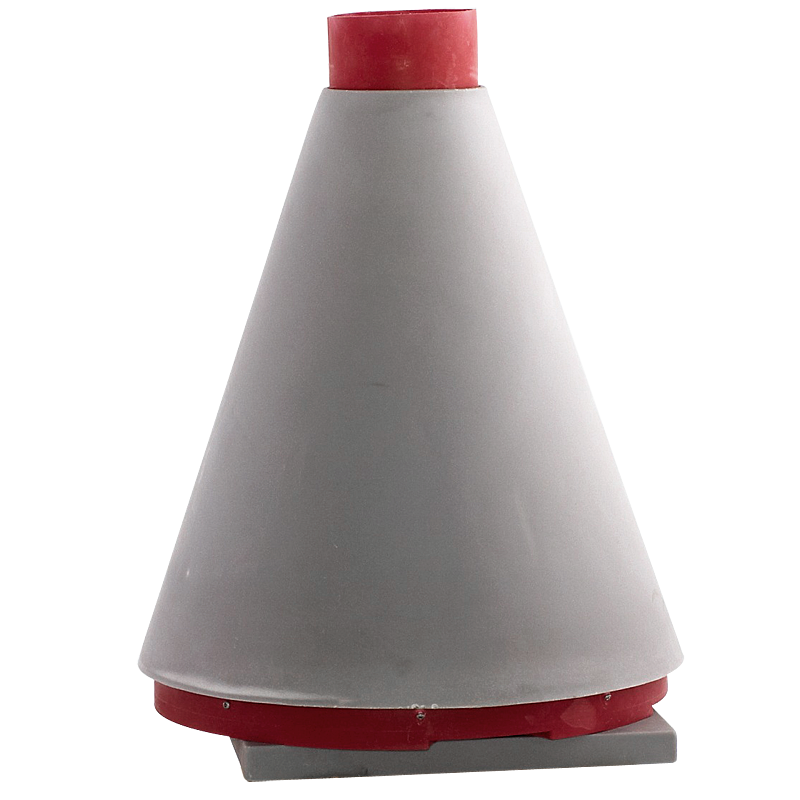

JET - Kemikalieresistent fläkt

JET

Kemikalieresistent fläkt

JET-fläktarna är konstruerade för transport av media som innehåller aggressiva kemiska föreningar
Kontakta oss

TILLÄMPNING

JET-fläktarna är konstruerade för transport av media som innehåller aggressiva kemiska föreningar, såsom sura eller basiska ångor eller förbränningsgaser. De är lämpliga för användning i avgasinstallationer, laboratoriehuvar och i kemiska anläggningar.



KONSTRUKTION

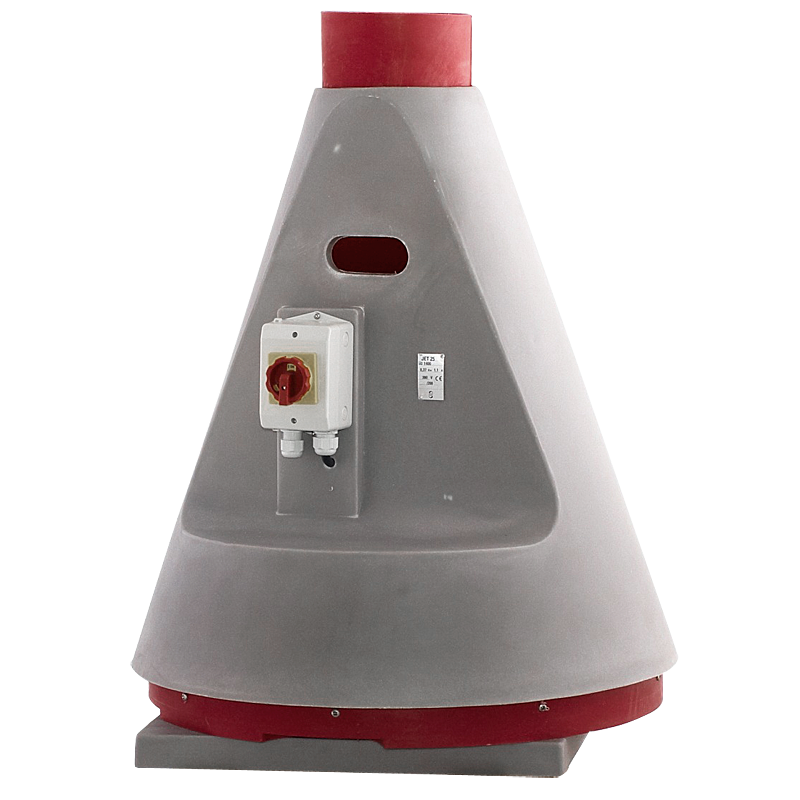

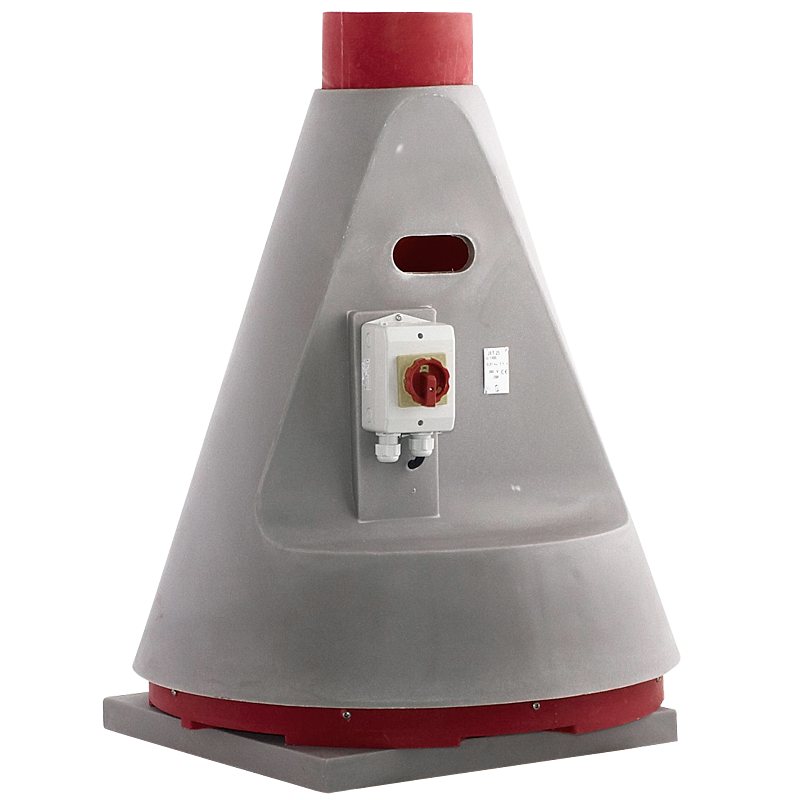

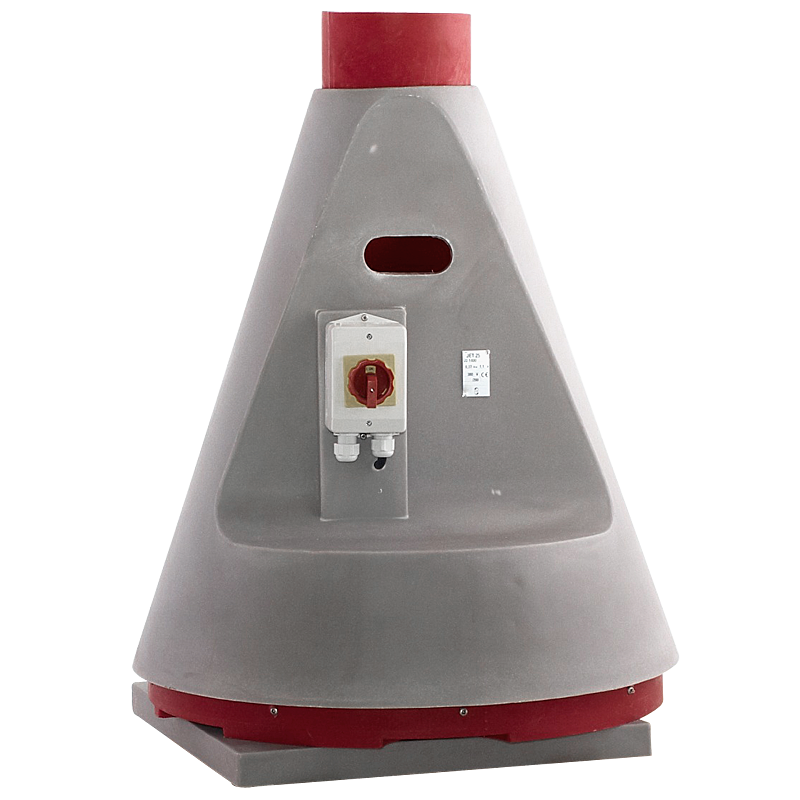

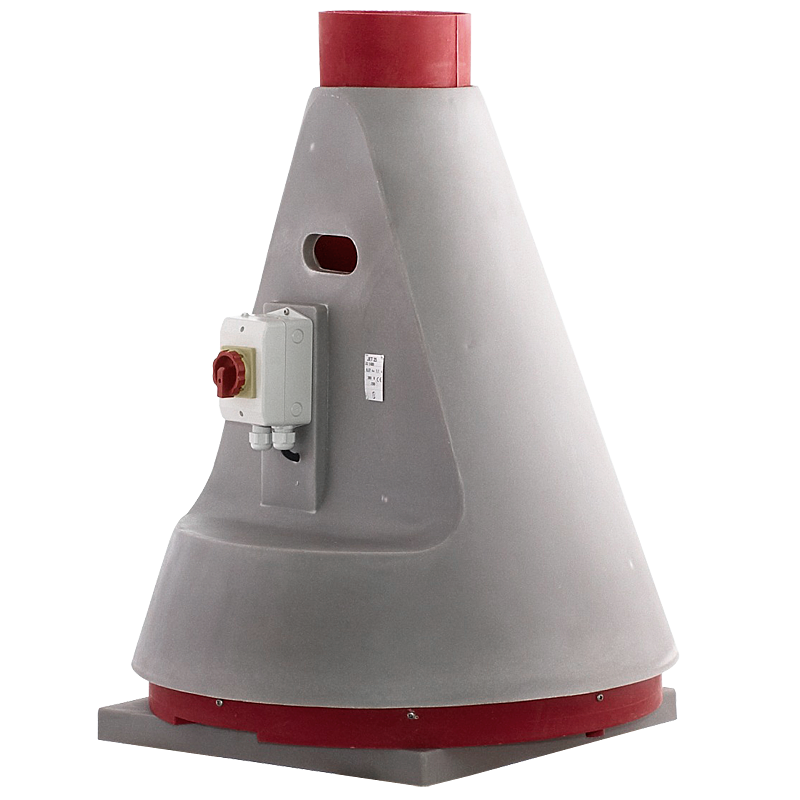

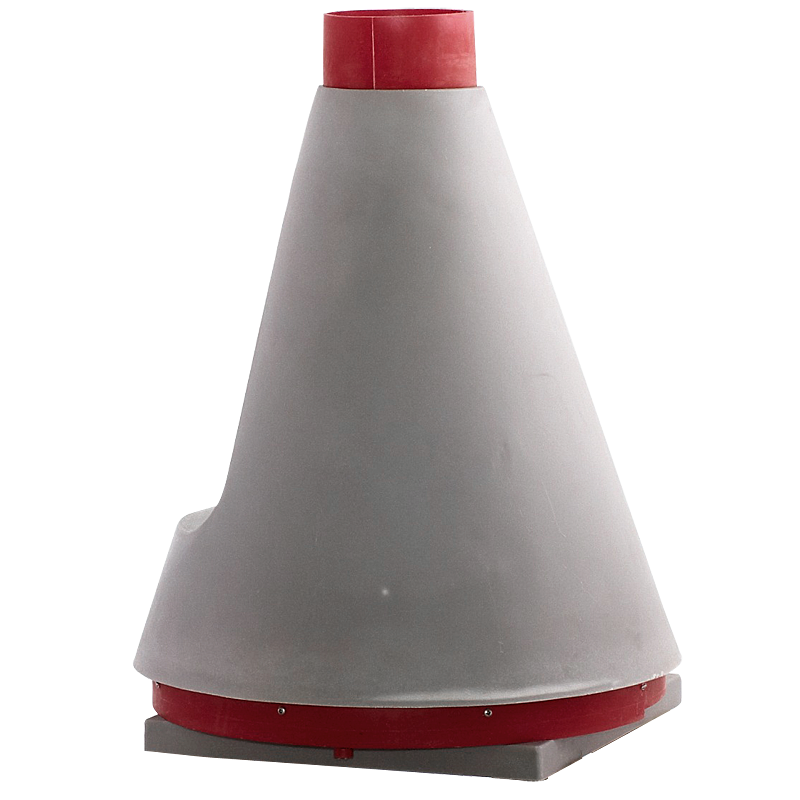

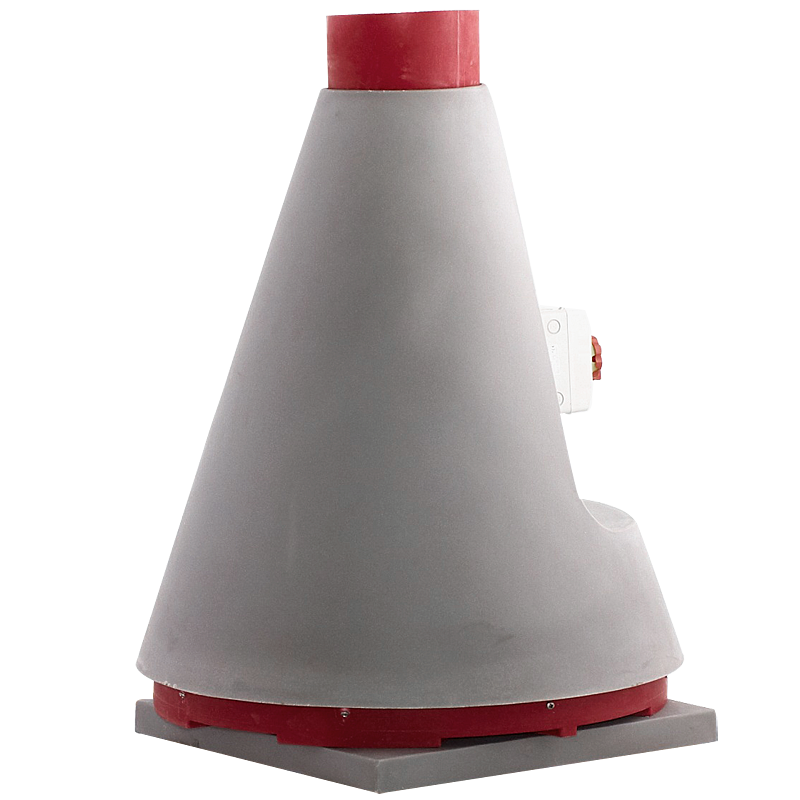

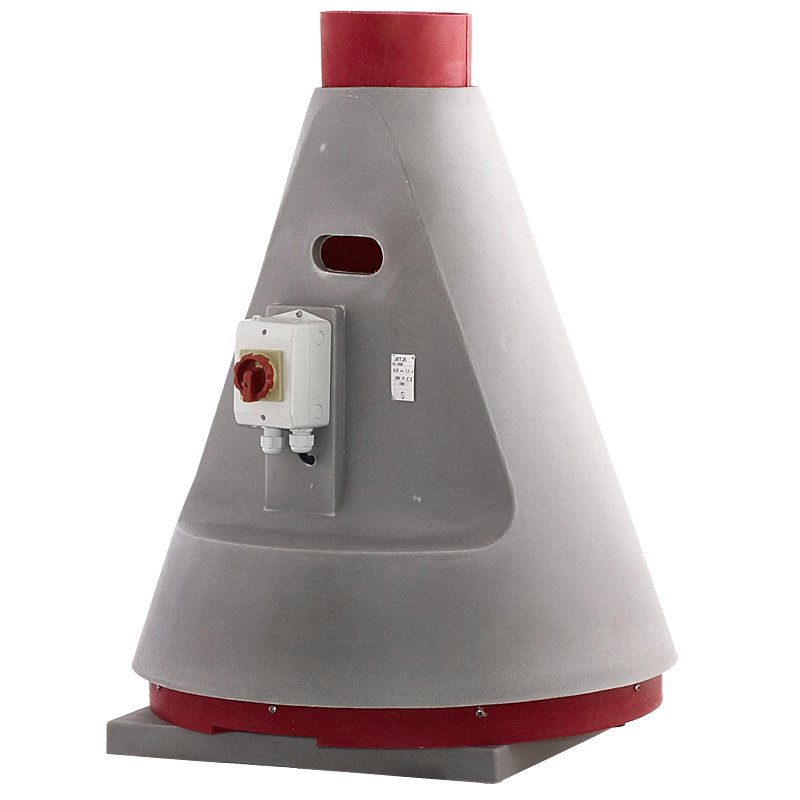

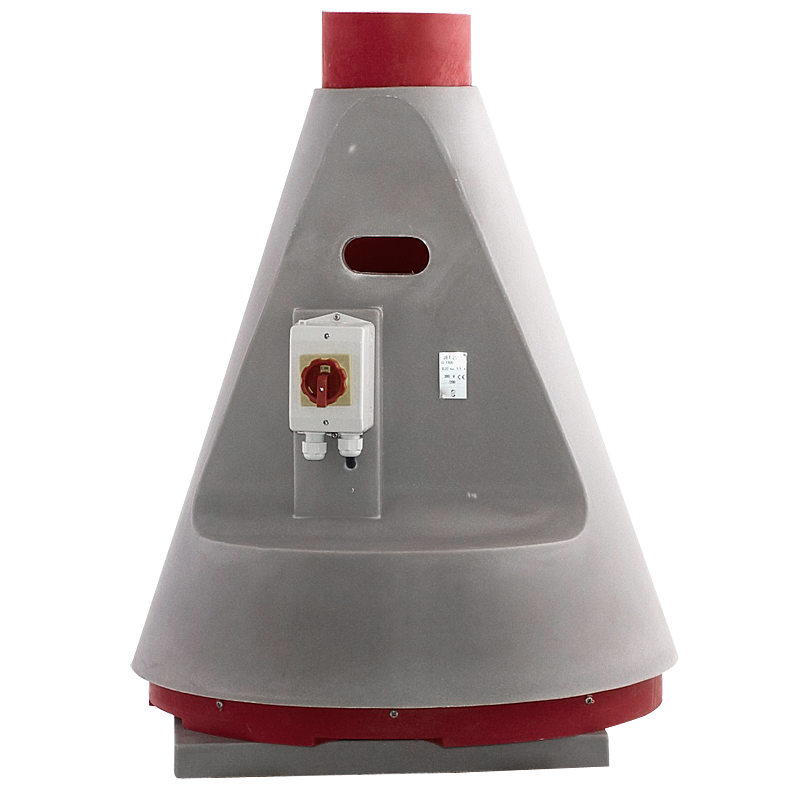

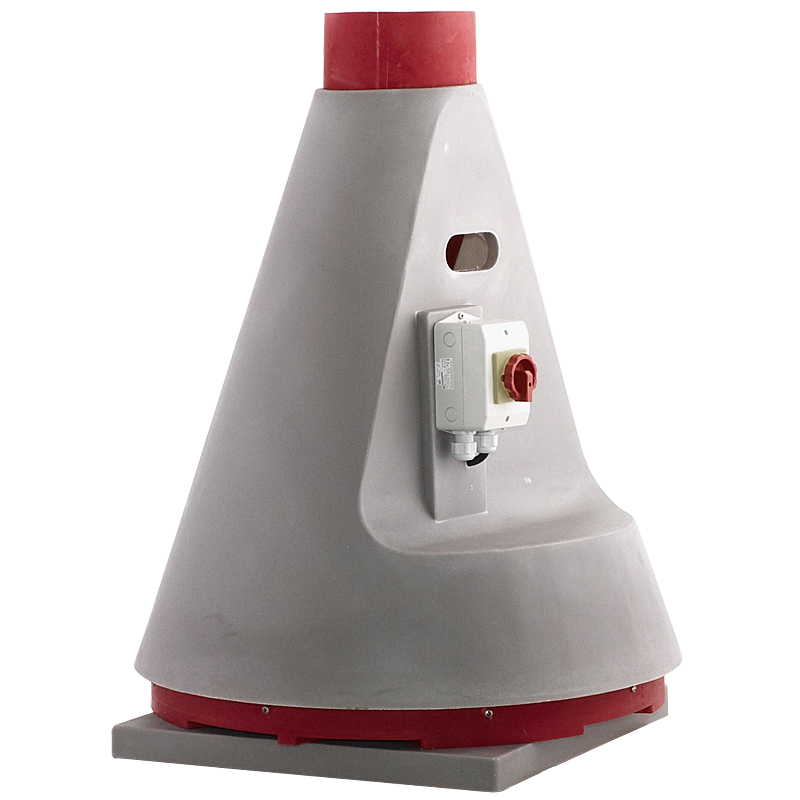

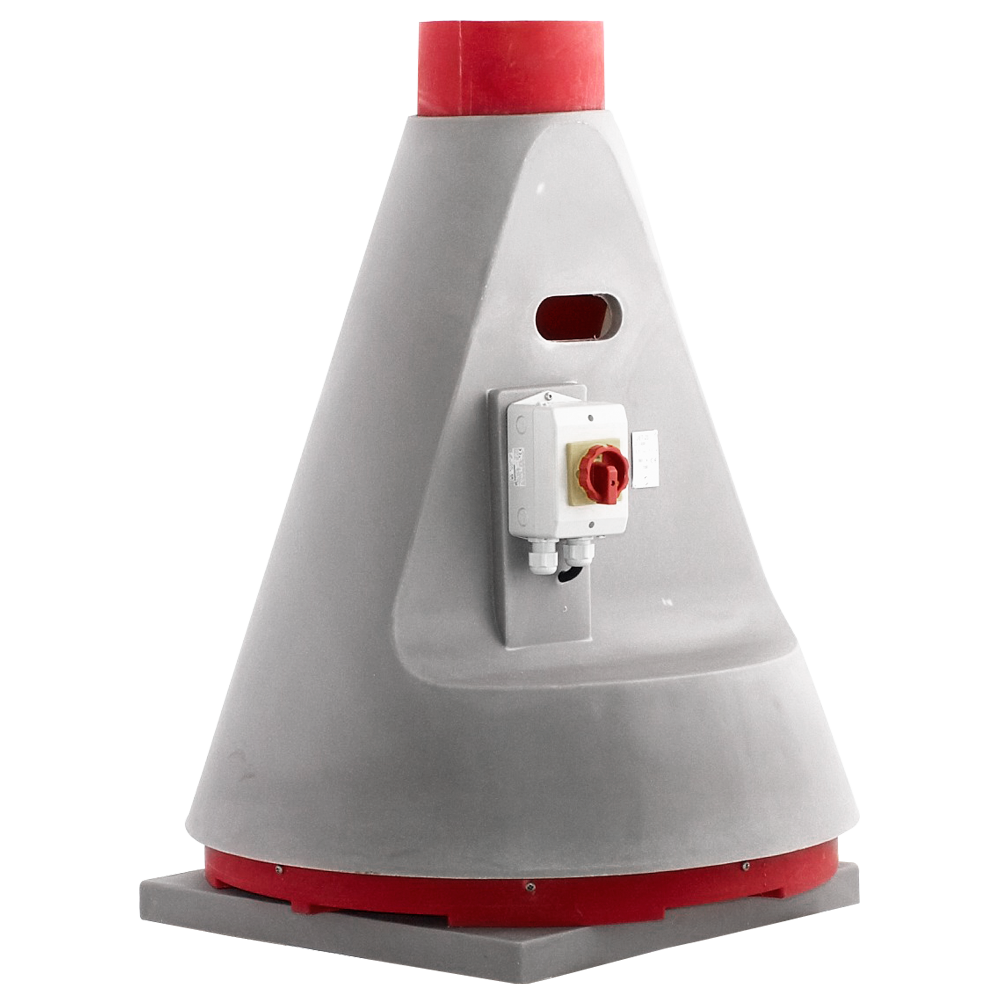

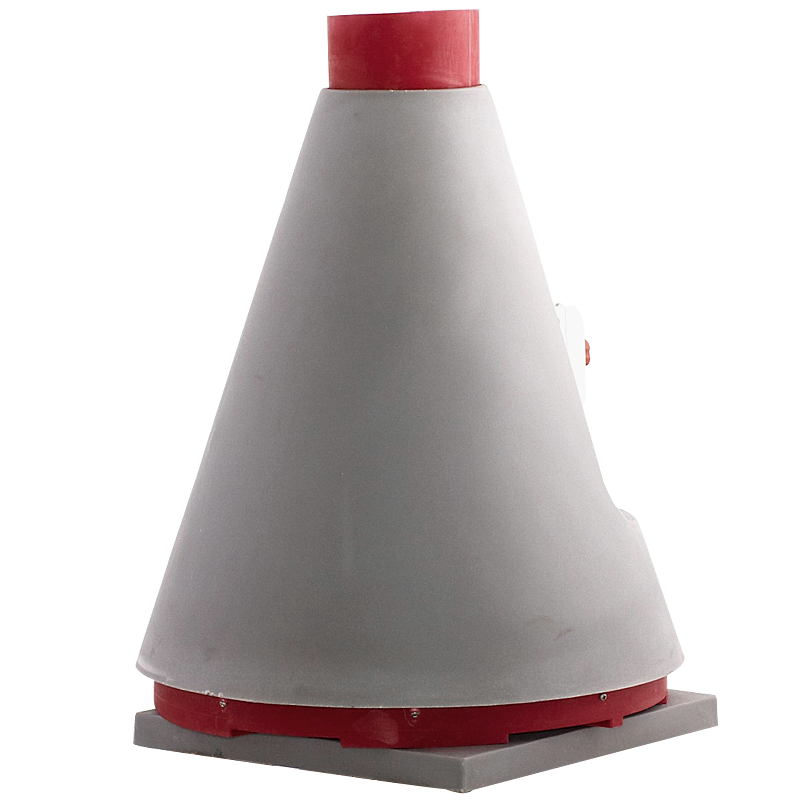

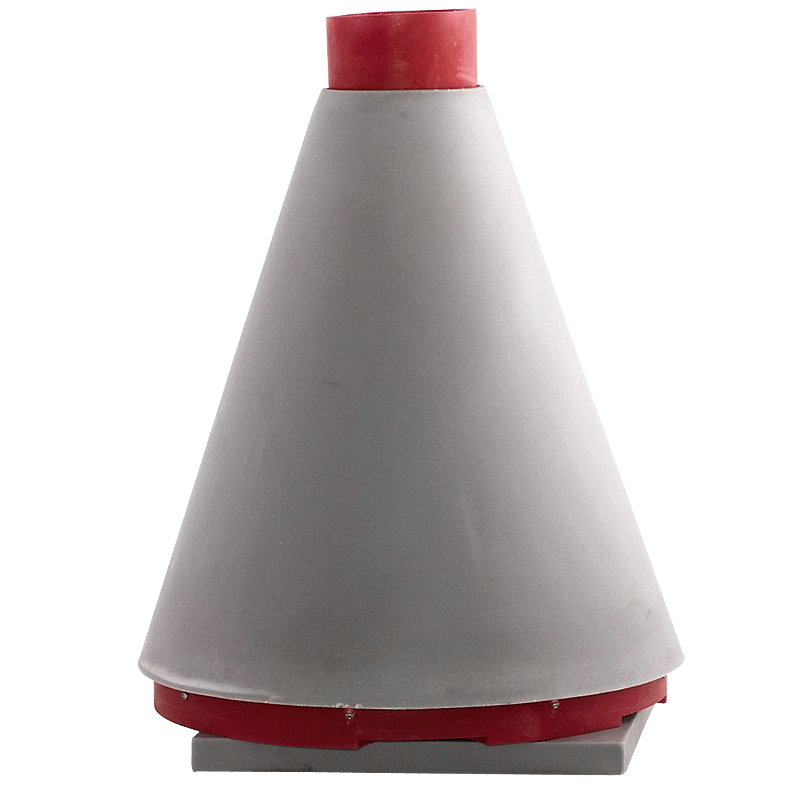

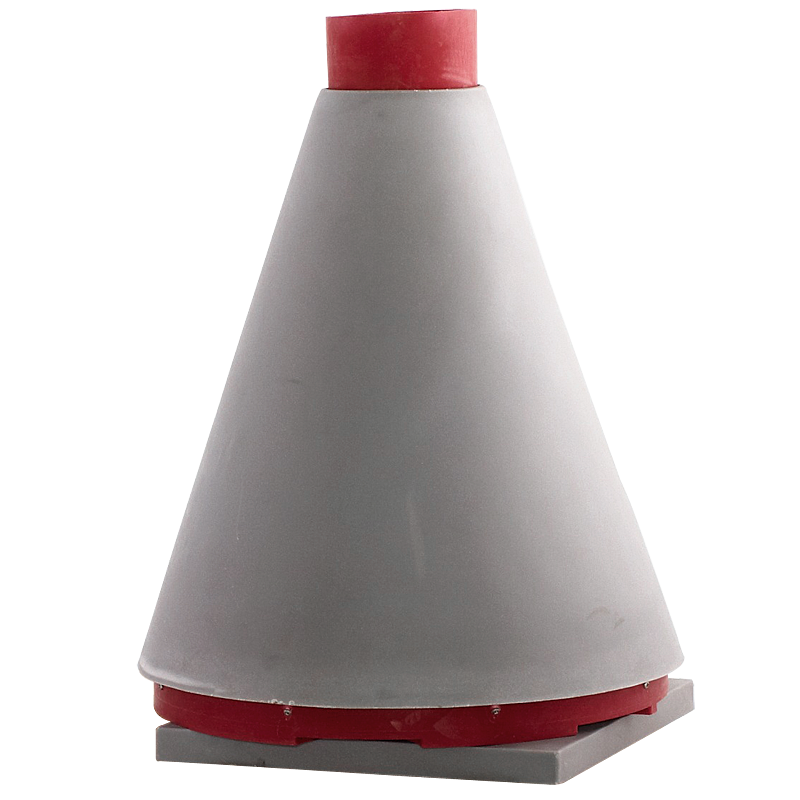

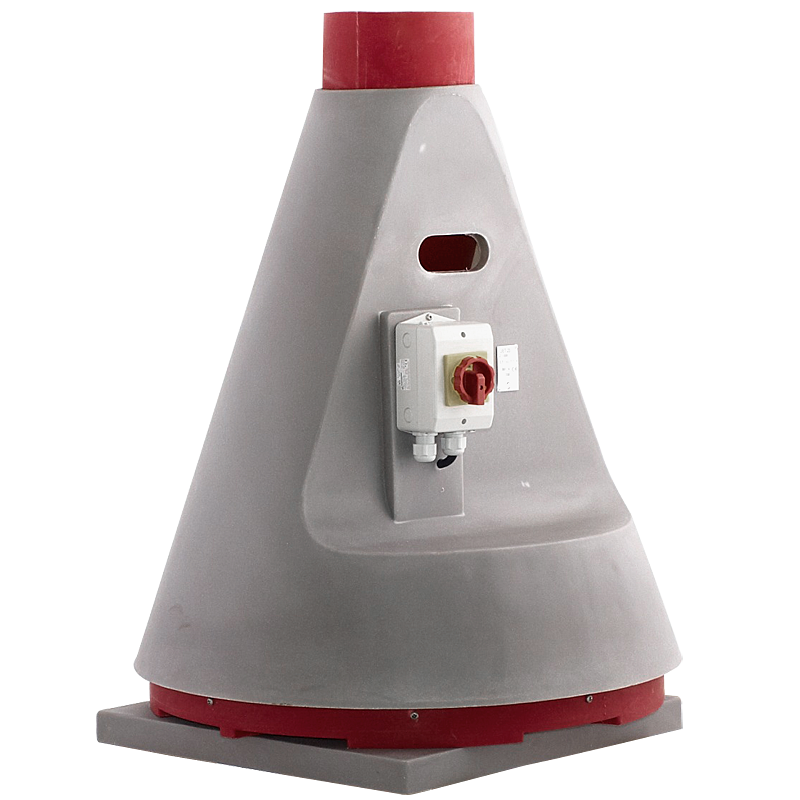

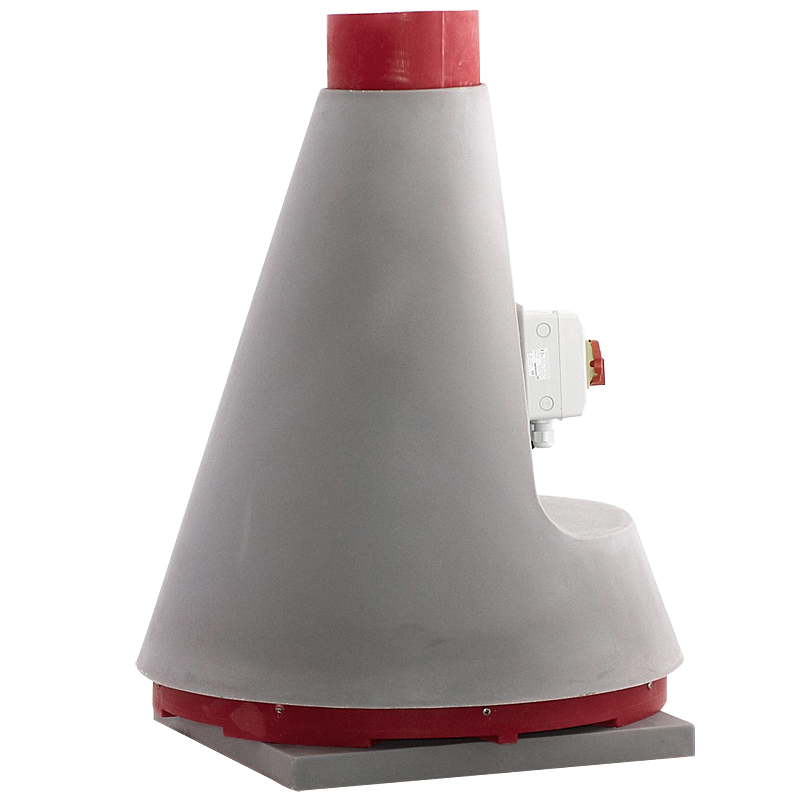

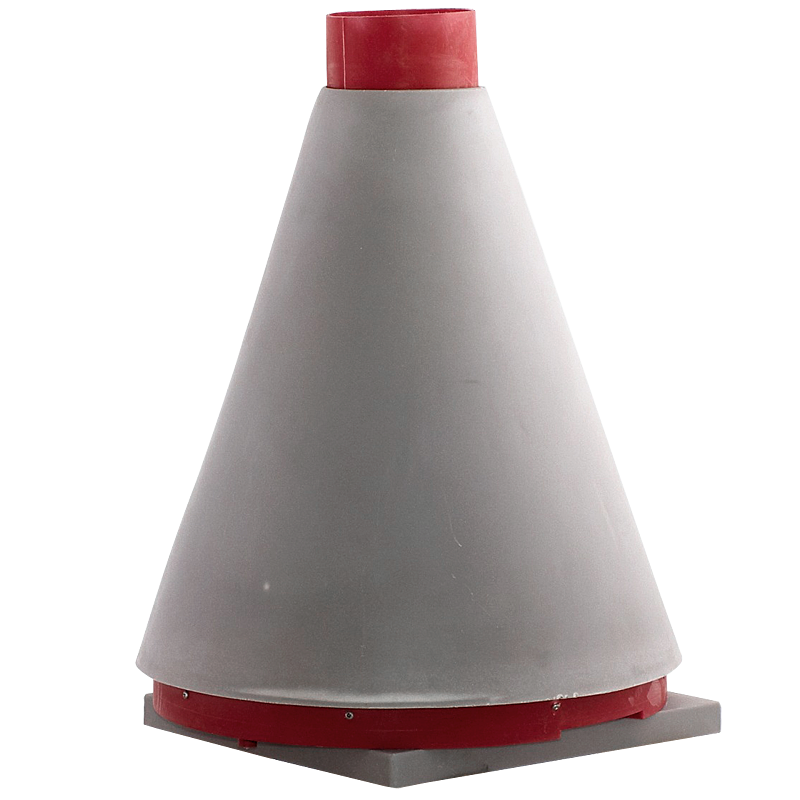

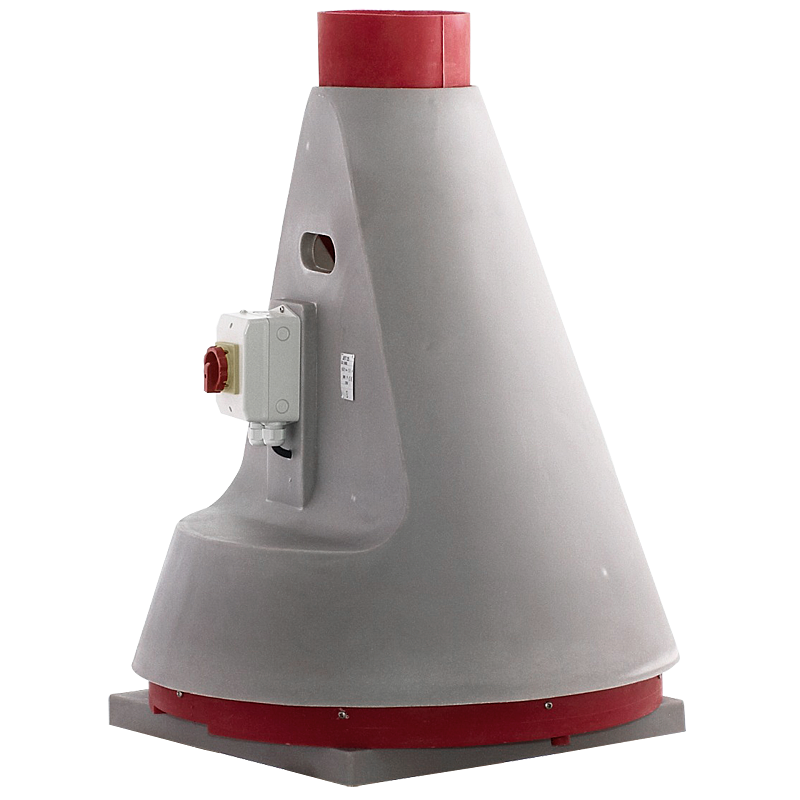

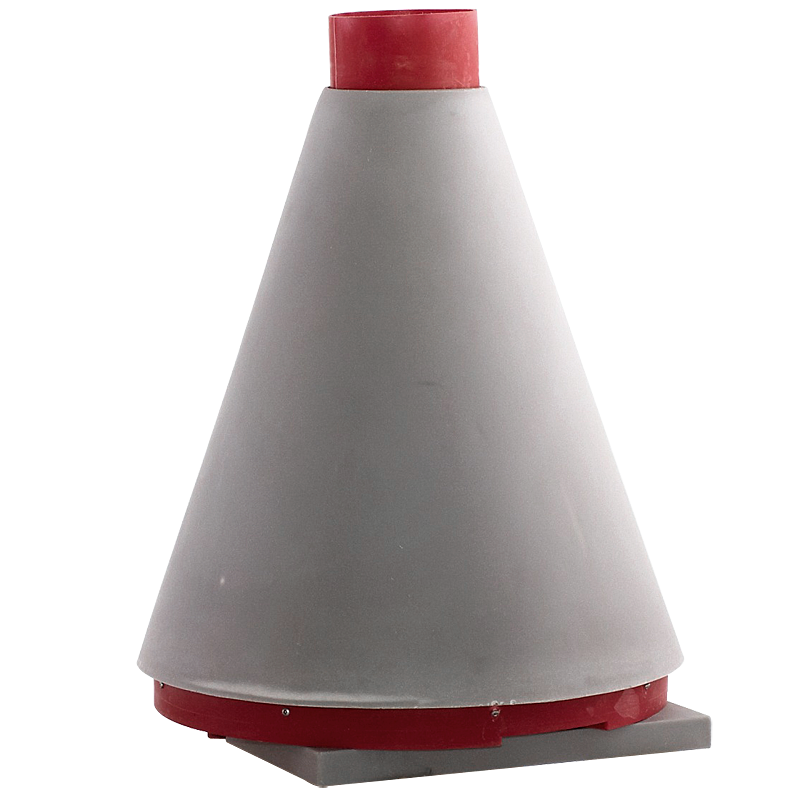

JET-serien består av radiella, direktdrivna takmonterade fläktar med ett vertikalt utflöde. De finns i tre storlekar: JET 20, JET 25 och JET 35. Huvudelementen i fläkten, såsom höljet, rotorn, utloppet och basen är gjorda av polypropen förstärkt med UV-bestrålning. Andra monteringselement är tillverkade av rostfritt stål. Hjulet är försett med framåtvinklade blad och är dynamiskt balanserad enligt ISO 1940. Fläkten tillverkas enligt AMCA 210-85 och ISO 5801. Maximal temperatur för det transporterade mediet är 60°C.

MOTOR

Asynkron, enfas 230V, 50Hz eller trefas 230/400V, 50 Hz. Isoleringsklass F och kappslingsklass IP55. Uppfyller kraven i ATEX-direktivet om enheter som kan användas i potentiellt explosiva atmosfärer. Funktionsegenskaperna för de explosionssäkra fläktarna är desamma som för standardfläktarna.

Teknisk support

Välj en fläkt www.fanselectoronline.com

m3/h
Pa
Typ max kapacitet maxtryck effekt
och max		 rotation-shastighet max intensitet spänning ljudtrycksnivå* temp.
min		 temp.
max		 massa
  m3/h Pa W varv/min A V db(A) oC oC kg
JET/4-20-025S 900 205 250 1450 2.5 230 70 -20 40 20

JET/4-20-025S

Nominella parametrar

  • Maxflöde 900 m3/h
  • Maximalt tryck 205 Pa
  • Rotation-shastighet 1450 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 250 W
  • Nominell ström 2.5 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 160 mm
  • Massa 20 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 70 dB(A)
  • Mät avstånd 3 m
JET/2-20-075S 1500 830 750 2870 5.4 230 85 -20 40 25

JET/2-20-075S

Nominella parametrar

  • Maxflöde 1500 m3/h
  • Maximalt tryck 830 Pa
  • Rotation-shastighet 2870 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 750 W
  • Nominell ström 5.4 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 160 mm
  • Massa 25 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 85 dB(A)
  • Mät avstånd 3 m
JET/2-20-110S 1780 830 1100 2870 7.2 230 85 -20 40 26

JET/2-20-110S

Nominella parametrar

  • Maxflöde 1780 m3/h
  • Maximalt tryck 830 Pa
  • Rotation-shastighet 2870 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 1100 W
  • Nominell ström 7.2 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 160 mm
  • Massa 26 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 85 dB(A)
  • Mät avstånd 3 m
JET/4-25-037S 1980 400 370 1450 3.1 230 76 -20 40 26

JET/4-25-037S

Nominella parametrar

  • Maxflöde 1980 m3/h
  • Maximalt tryck 400 Pa
  • Rotation-shastighet 1450 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 370 W
  • Nominell ström 3.1 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 200 mm
  • Massa 26 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 76 dB(A)
  • Mät avstånd 3 m
JET/4-30-150S 3850 580 1500 1450 9.3 230 83 -20 40 40

JET/4-30-150S

Nominella parametrar

  • Maxflöde 3850 m3/h
  • Maximalt tryck 580 Pa
  • Rotation-shastighet 1450 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 1500 W
  • Nominell ström 9.3 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 250 mm
  • Massa 40 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 83 dB(A)
  • Mät avstånd 3 m
JET/6-20-018T 580 85 180 930 0.75 400 60 -20 40 23

JET/6-20-018T

Nominella parametrar

  • Maxflöde 580 m3/h
  • Maximalt tryck 85 Pa
  • Rotation-shastighet 930 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 180 W
  • Nominell ström 0.75 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 160 mm
  • Massa 23 kg
  • Motortyp AC
  • Antal motorväxlar 6
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 60 dB(A)
  • Mät avstånd 3 m
JET/4-20-025T 900 205 250 1450 0.85 400 70 -20 40 23

JET/4-20-025T

Nominella parametrar

  • Maxflöde 900 m3/h
  • Maximalt tryck 205 Pa
  • Rotation-shastighet 1450 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 250 W
  • Nominell ström 0.85 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 160 mm
  • Massa 23 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 70 dB(A)
  • Mät avstånd 3 m
JET/2-20-075T 1500 830 750 2870 1.65 400 85 -20 40 24

JET/2-20-075T

Nominella parametrar

  • Maxflöde 1500 m3/h
  • Maximalt tryck 830 Pa
  • Rotation-shastighet 2870 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 750 W
  • Nominell ström 1.65 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 160 mm
  • Massa 24 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 85 dB(A)
  • Mät avstånd 3 m
JET/2-20-110T 1780 830 1100 2870 2.2 400 85 -20 40 26

JET/2-20-110T

Nominella parametrar

  • Maxflöde 1780 m3/h
  • Maximalt tryck 830 Pa
  • Rotation-shastighet 2870 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 1100 W
  • Nominell ström 2.2 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 160 mm
  • Massa 26 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 85 dB(A)
  • Mät avstånd 3 m
JET/6-25-018T 1250 160 180 930 0.75 400 66 -20 40 23

JET/6-25-018T

Nominella parametrar

  • Maxflöde 1250 m3/h
  • Maximalt tryck 160 Pa
  • Rotation-shastighet 930 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 180 W
  • Nominell ström 0.75 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 200 mm
  • Massa 23 kg
  • Motortyp AC
  • Antal motorväxlar 6
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 66 dB(A)
  • Mät avstånd 3 m
JET/4-25-037T 1980 400 370 1450 1.2 400 76 -20 40 25

JET/4-25-037T

Nominella parametrar

  • Maxflöde 1980 m3/h
  • Maximalt tryck 400 Pa
  • Rotation-shastighet 1450 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 370 W
  • Nominell ström 1.2 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 200 mm
  • Massa 25 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 76 dB(A)
  • Mät avstånd 3 m
JET/2-25-220T 2200 1560 2200 2870 4.6 400 91 -20 40 35

JET/2-25-220T

Nominella parametrar

  • Maxflöde 2200 m3/h
  • Maximalt tryck 1560 Pa
  • Rotation-shastighet 2870 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 2200 W
  • Nominell ström 4.6 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 200 mm
  • Massa 35 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 91 dB(A)
  • Mät avstånd 3 m
JET/6-30-055T 2450 240 550 930 1.8 400 73 -20 40 38

JET/6-30-055T

Nominella parametrar

  • Maxflöde 2450 m3/h
  • Maximalt tryck 240 Pa
  • Rotation-shastighet 930 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 550 W
  • Nominell ström 1.8 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 250 mm
  • Massa 38 kg
  • Motortyp AC
  • Antal motorväxlar 6
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 73 dB(A)
  • Mät avstånd 3 m
JET/4-30-150T 3850 580 1500 1450 3.6 400 83 -20 40 43

JET/4-30-150T

Nominella parametrar

  • Maxflöde 3850 m3/h
  • Maximalt tryck 580 Pa
  • Rotation-shastighet 1450 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 1500 W
  • Nominell ström 3.6 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Minsta frekvens för justering 25 Hz
  • Kanaldiameter 250 mm
  • Massa 43 kg
  • Motortyp AC
  • Antal motorväxlar 4
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Ljudtrycksnivå 83 dB(A)
  • Mät avstånd 3 m

* mätt på ett avstånd av 3m från fläkten.

Arbetsegenskaper

Dimensioner

Typ B E F G H M ØA ØD
  mm mm mm mm mm mm mm mm
JET/4-20-025S 800 50 250 160 70 540 600 160
JET/2-20-075S 800 50 250 160 70 540 600 160
JET/2-20-110S 800 50 250 160 70 540 600 160
JET/4-25-037S 930 60 240 145 70 540 735 200
JET/4-30-150S 1040 70 200 75 70 540 880 250
JET/6-20-018T 800 50 250 160 70 540 600 160
JET/4-20-025T 800 50 250 160 70 540 600 160
JET/2-20-075T 800 50 250 160 70 540 600 160
JET/2-20-110T 800 50 250 160 70 540 600 160
JET/6-25-018T 930 600 240 145 70 540 735 200
JET/4-25-037T 930 600 240 145 70 540 735 200
JET/2-25-220T 930 600 240 145 70 540 735 200
JET/6-30-055T 1040 70 200 75 70 540 880 250
JET/4-30-150T 1040 70 200 75 70 540 880 250
