RVISP
Kemikalieresistent fläkt
Tillämpning

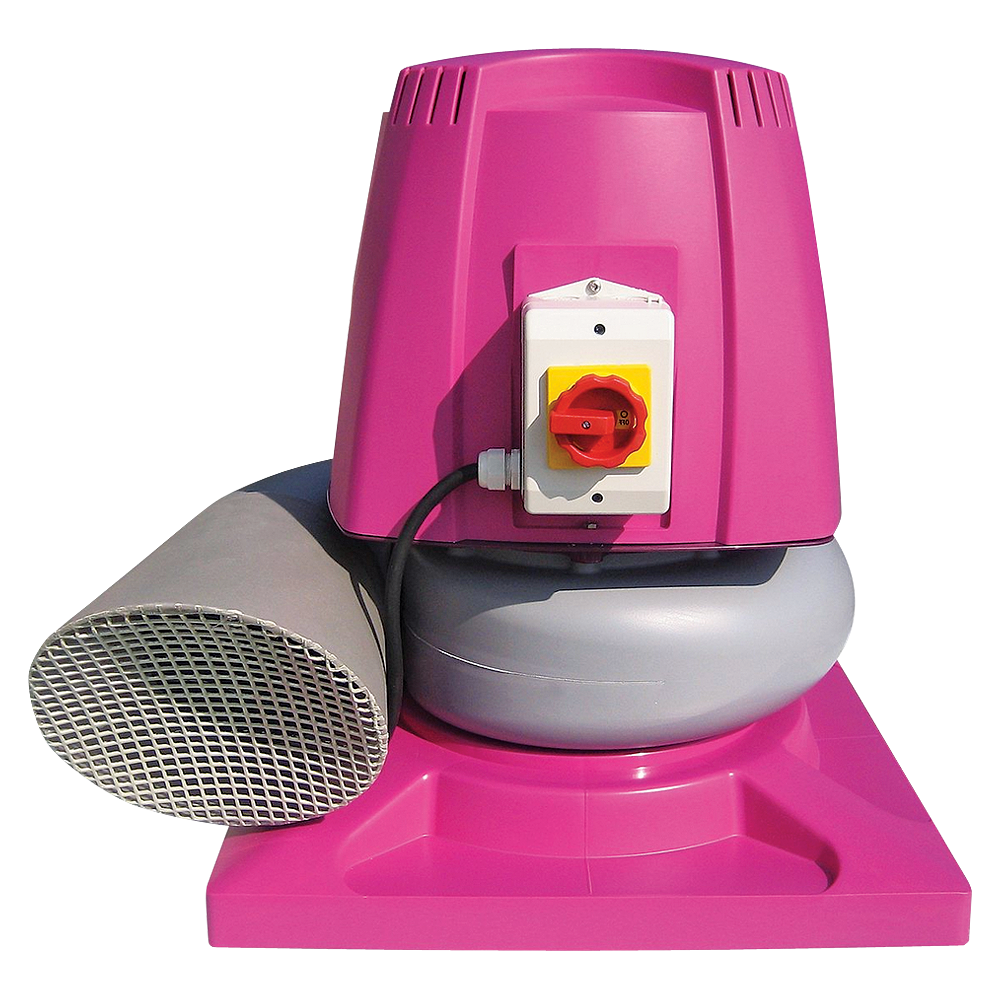

Kemikalieresistent fläkt konstruerad för montering på tak. Används för transport av rena medium. Lämplig för applikationer där medelhöga luftflöden eftersträvas.
Konstruktion
Fläkten är direktdriven med skovelhjul och har fläkthus tillverkat i plast (UV-beständig PP). Den täckande kåpan är även den av plast (UV-beständig PP) och styr luftströmmen för ett horisontellt luftutsläpp. Inuti sitter fläkthjulet som har framåtböjda skovlar (hjultyp F) och är tillverkat i plast (PP). Fläkten är omålad.
Motor
Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°C.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
- Försäkran om överensstämmelse (CE) 381,73 KB
- Försäkran om överensstämmelse (CE) 406,20 KB
- Försäkran om överensstämmelse (CE) 372,58 KB
- Försäkran om överensstämmelse (CE) 399,34 KB
- Försäkran om överensstämmelse (CE) 388,94 KB
- CAD ritningar 771,84 KB
- Elektriskt anslutningsdiagram 42,12 KB
- Elektriskt anslutningsdiagram 40,04 KB
Arbetsegenskaper
Dimensioner
| Typ | A | B | C | D | E |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| RVISP/2-15-037S | 550 | 560 | 560 | 125 | 547 |
| RVISP/4-15-025S | 550 | 560 | 560 | 125 | 547 |
| RVISP/2-20-075S | 560 | 600 | 560 | 160 | 547 |
| RVISP/2-20-110S | 560 | 600 | 560 | 160 | 547 |
| RVISP/4-20-025S | 560 | 600 | 560 | 160 | 547 |
| RVISP/4-25-037S | 590 | 680 | 595 | 200 | 547 |
| RVISP/4-30-150S | 680 | 780 | 650 | 250 | 547 |
| RVISP/2-15-037T | 550 | 560 | 560 | 125 | 547 |
| RVISP/4-15-025T | 550 | 560 | 560 | 125 | 547 |
| RVISP/6-15-018T | 550 | 560 | 560 | 125 | 547 |
| RVISP/2-20-075T | 560 | 600 | 560 | 160 | 547 |
| RVISP/2-20-110T | 560 | 600 | 560 | 160 | 547 |
| RVISP/4-20-025T | 560 | 600 | 560 | 160 | 547 |
| RVISP/6-20-018T | 560 | 600 | 560 | 160 | 547 |
| RVISP/8-20-012T | 560 | 600 | 560 | 160 | 547 |
| RVISP/2-25-220T | 590 | 680 | 595 | 200 | 547 |
| RVISP/2-25-300T | 590 | 680 | 595 | 200 | 547 |
| RVISP/4-25-037T | 590 | 680 | 595 | 200 | 547 |
| RVISP/6-25-018T | 590 | 680 | 595 | 200 | 547 |
| RVISP/8-25-012T | 590 | 680 | 595 | 200 | 547 |
| RVISP/4-30-150T | 680 | 780 | 650 | 250 | 547 |
| RVISP/6-30-055T | 680 | 780 | 650 | 250 | 547 |
| RVISP/8-30-055T | 680 | 780 | 650 | 250 | 547 |
| RVISP/4-35-550T | 880 | 950 | 850 | 315 | 700 |
| RVISP/4-35-750T | 880 | 950 | 850 | 315 | 700 |
| RVISP/6-35-220T | 880 | 950 | 850 | 315 | 700 |
| RVISP/8-35-150T | 880 | 950 | 850 | 315 | 700 |
