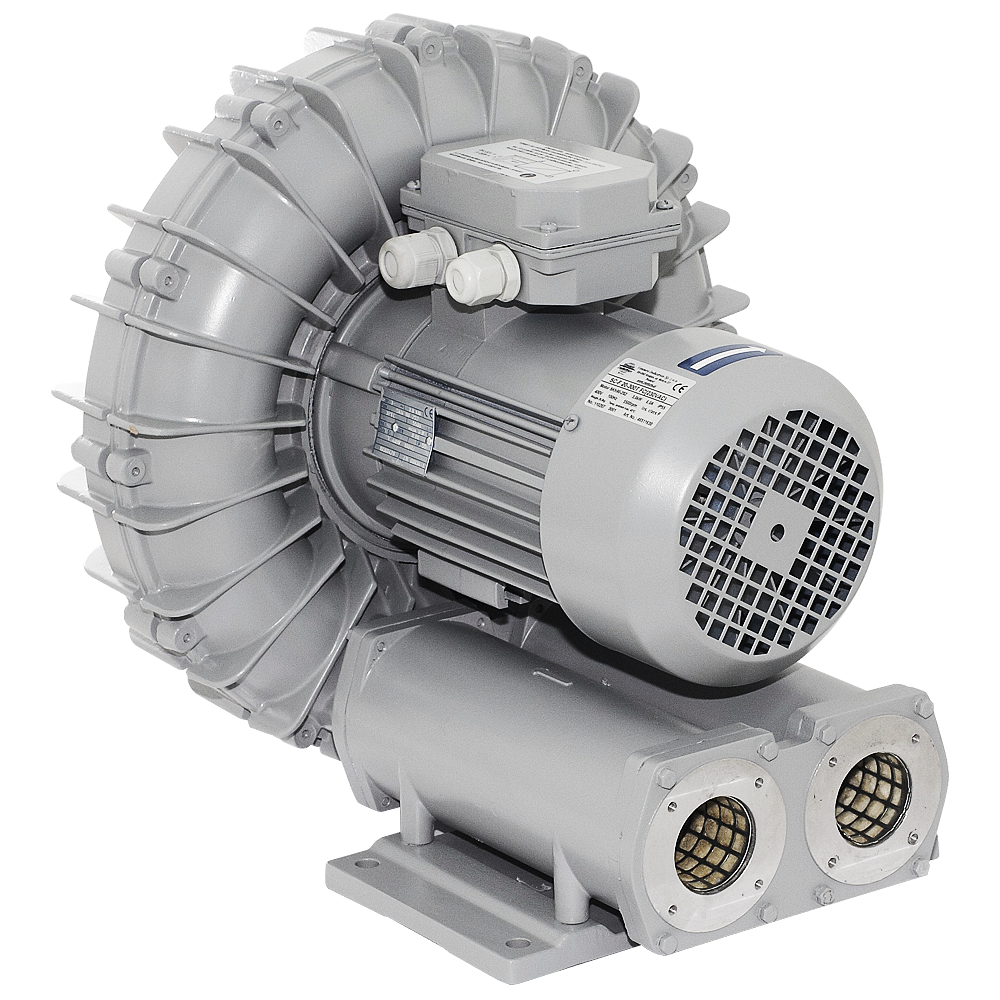

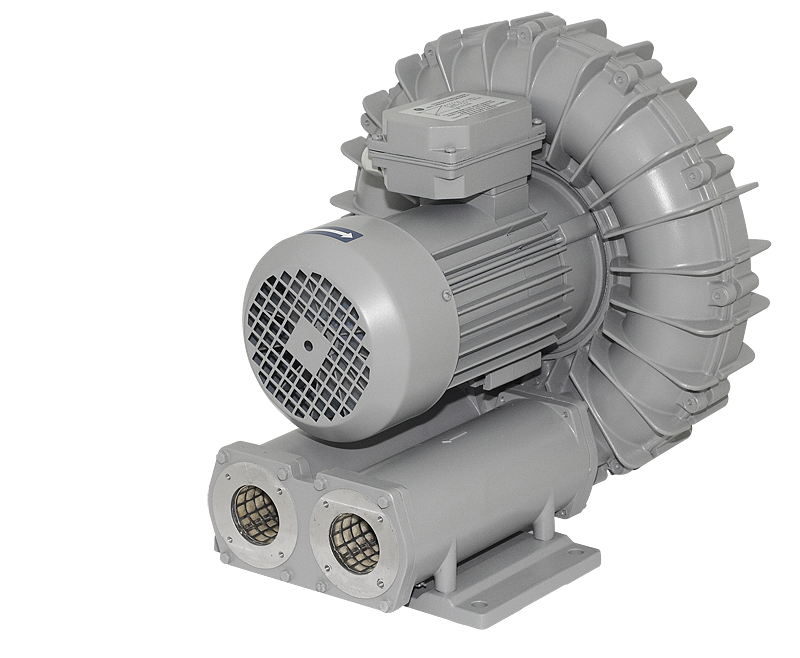

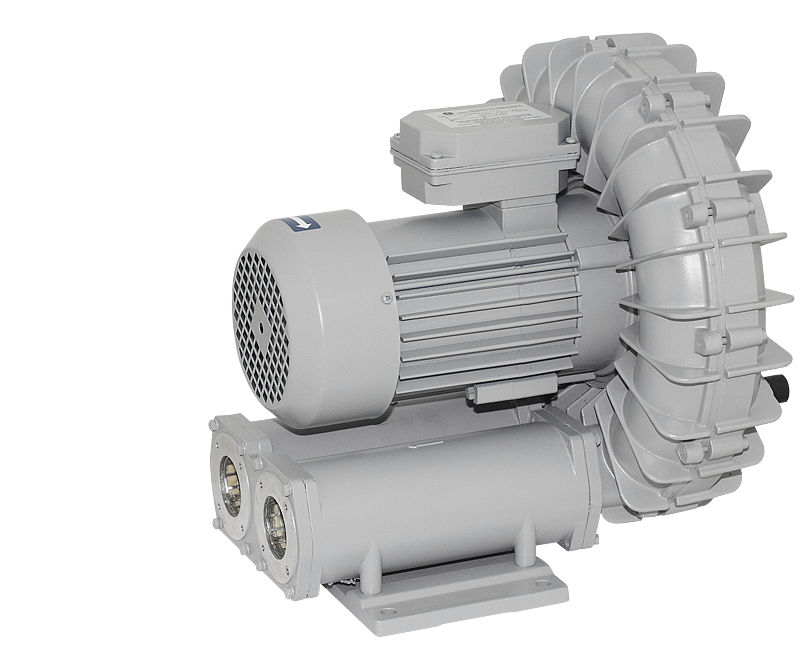

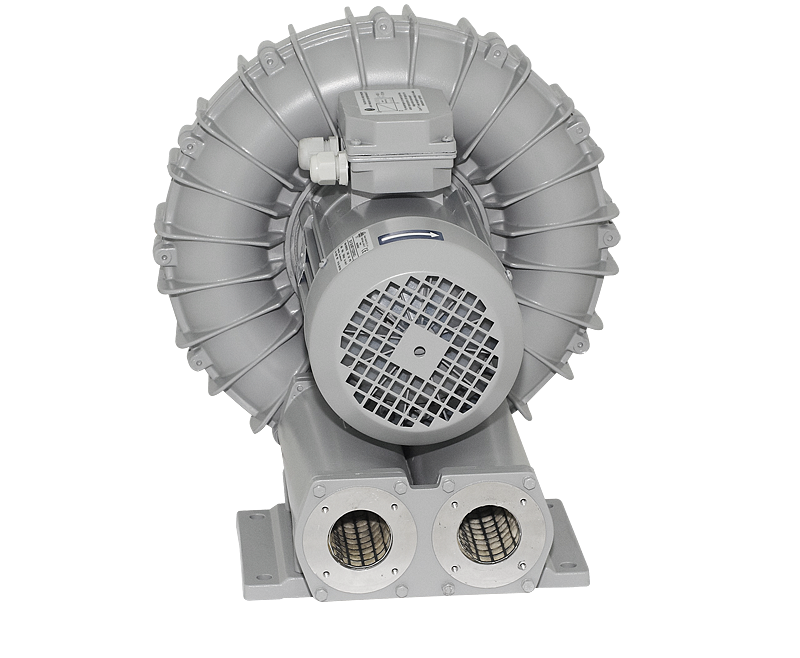

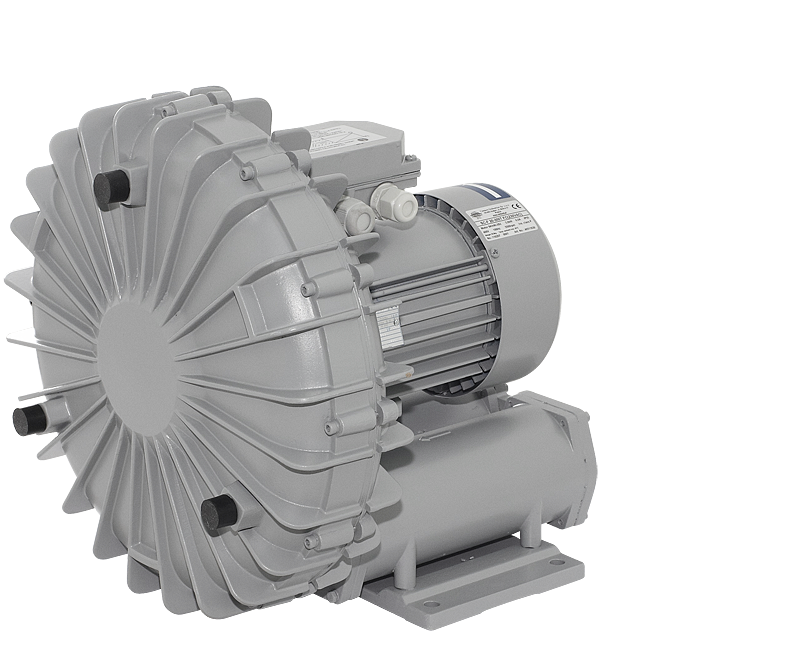

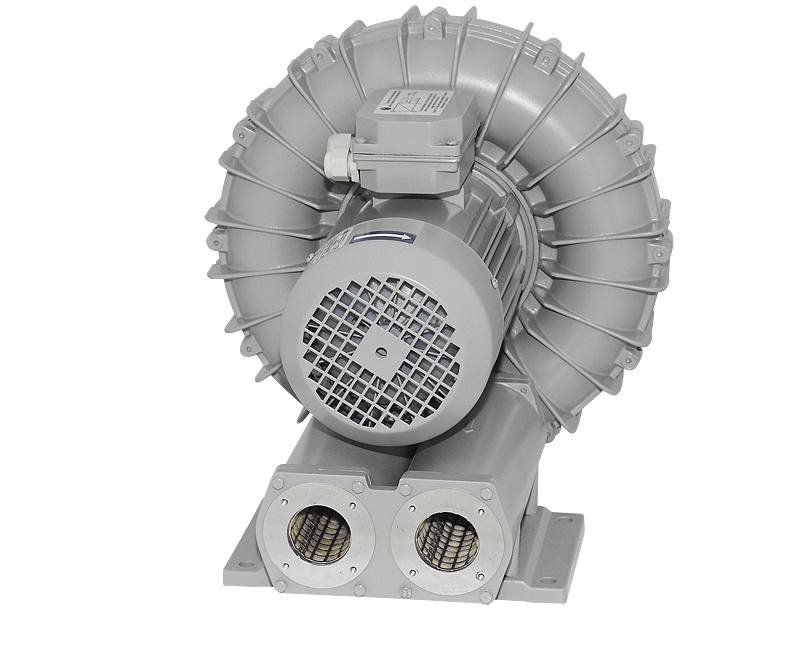

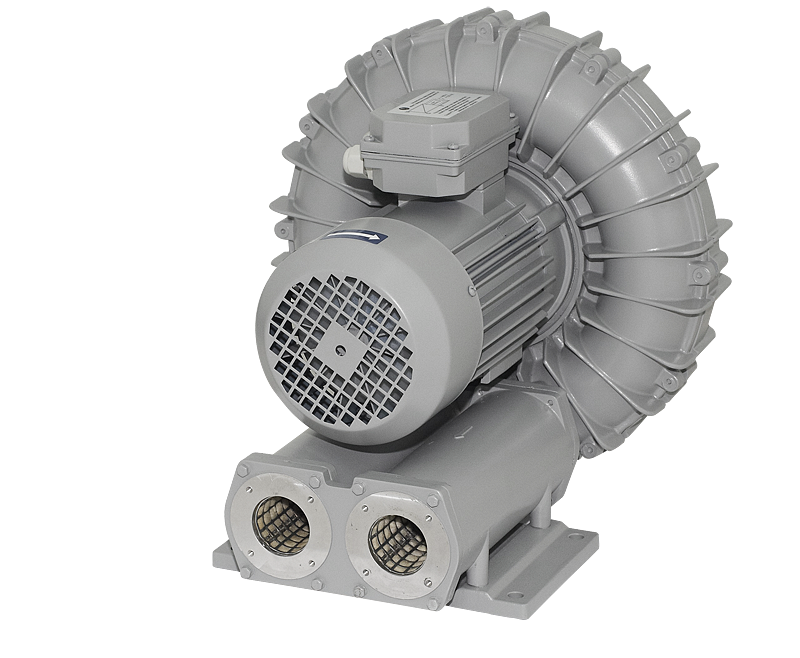

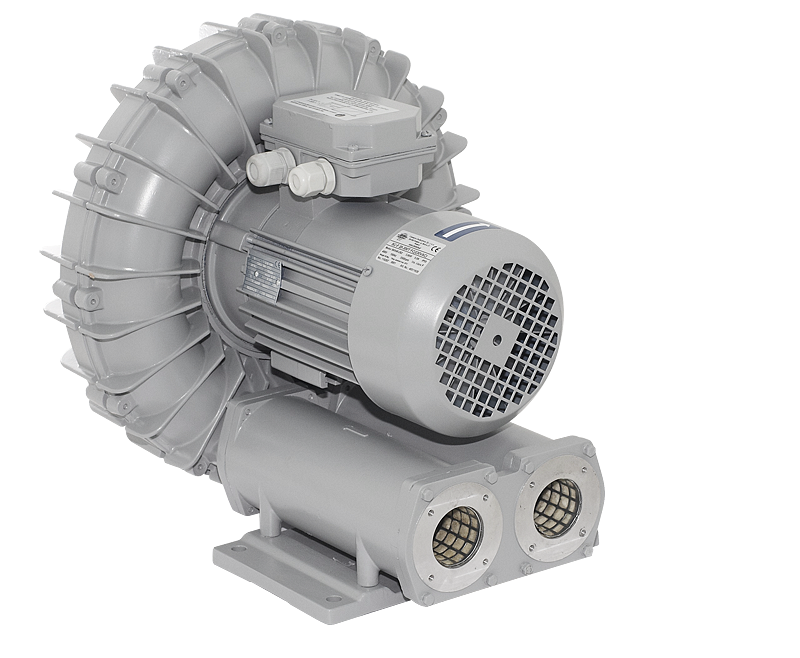

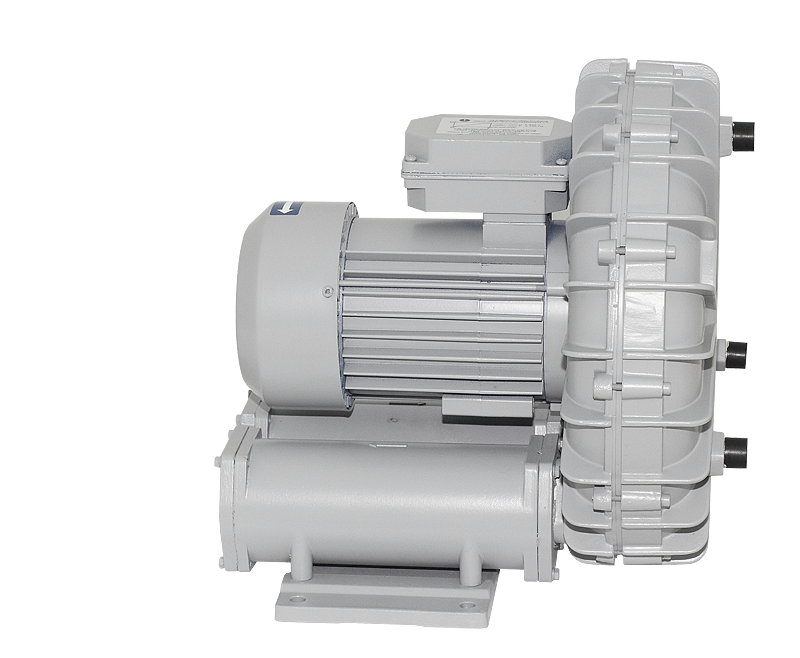

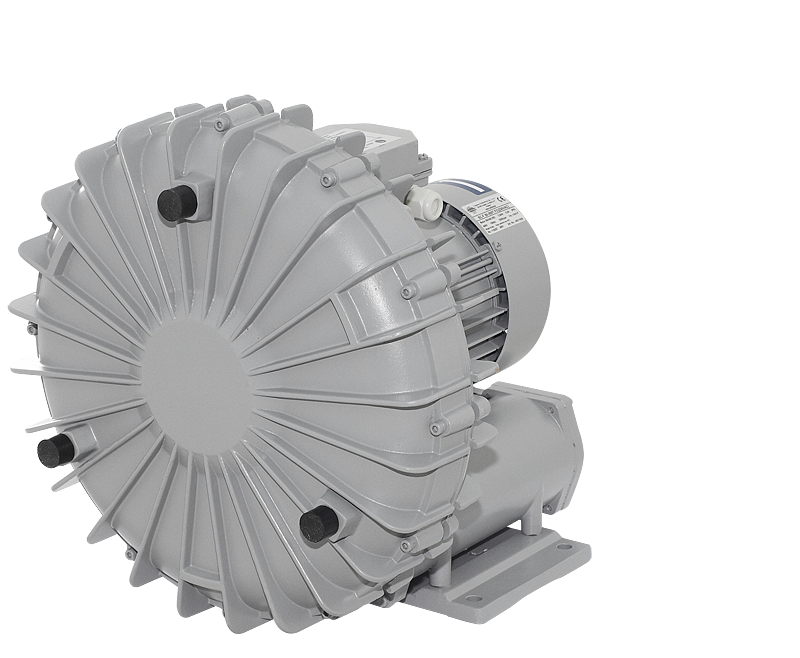

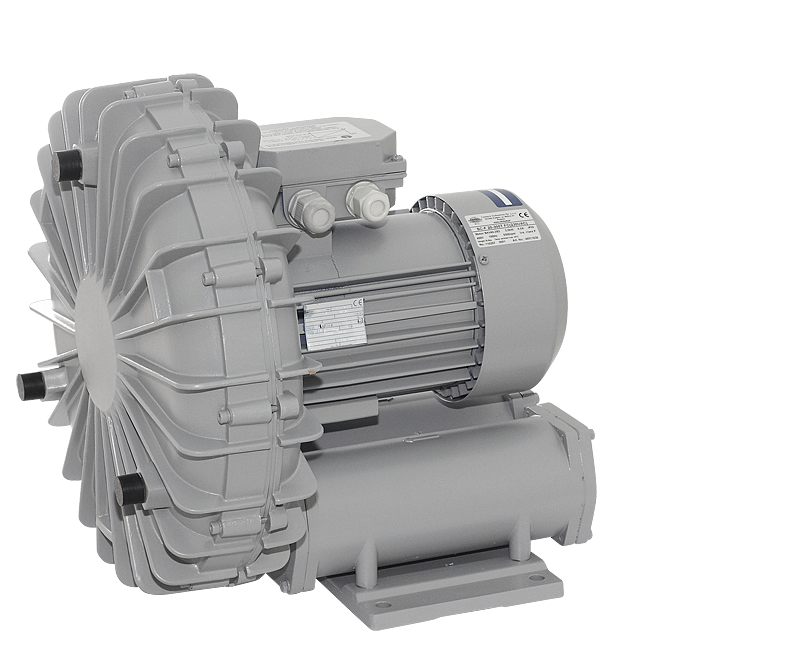

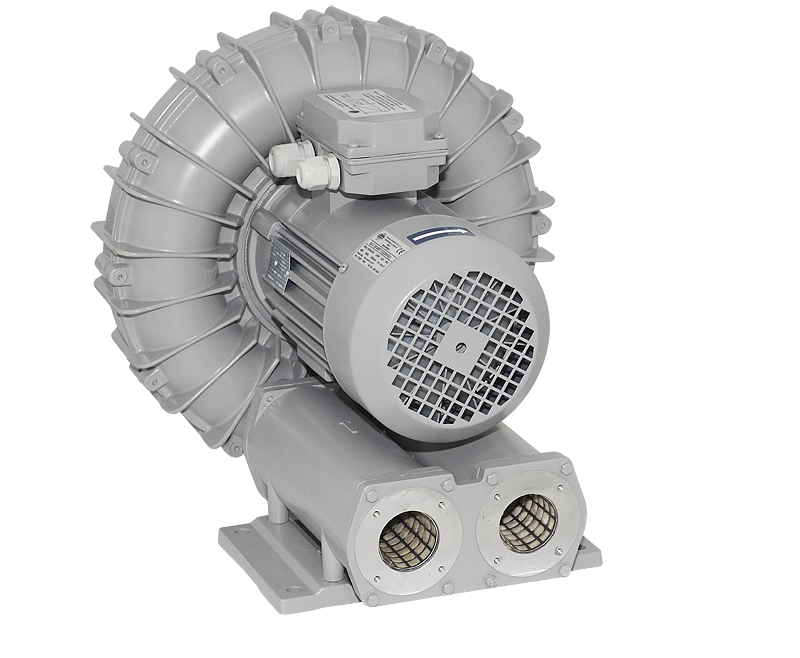

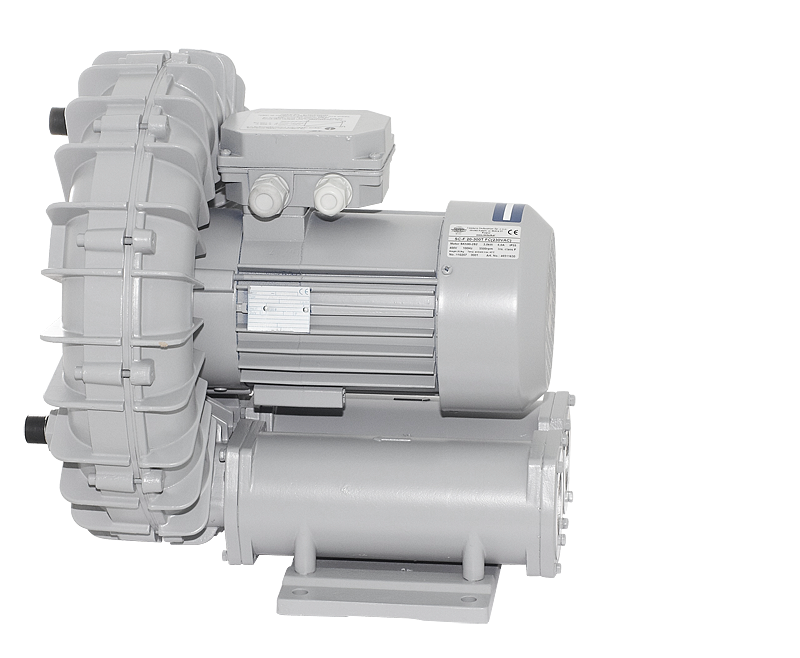

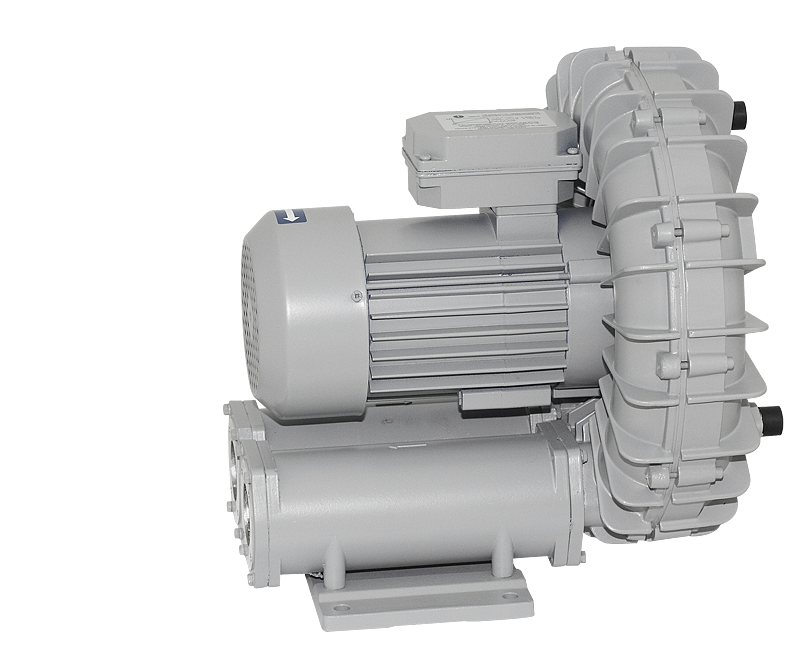

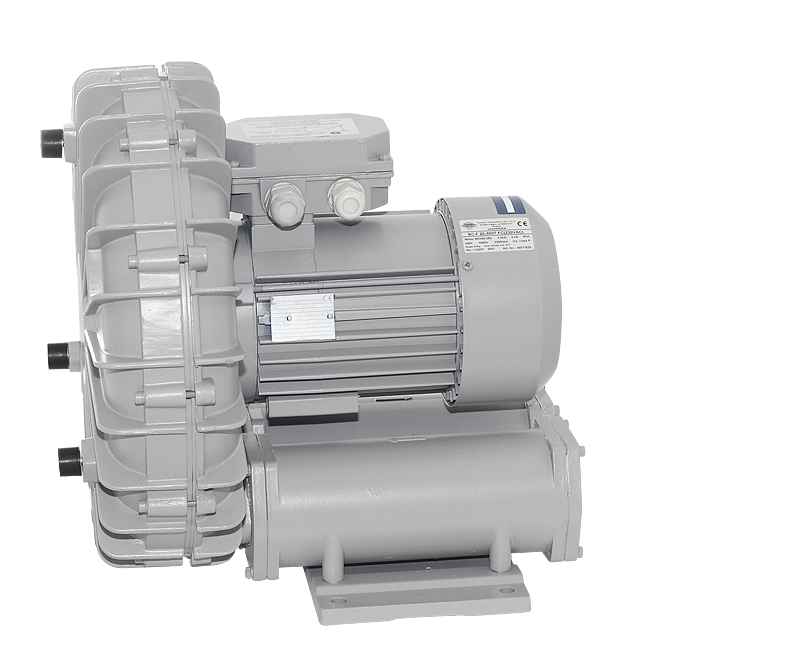

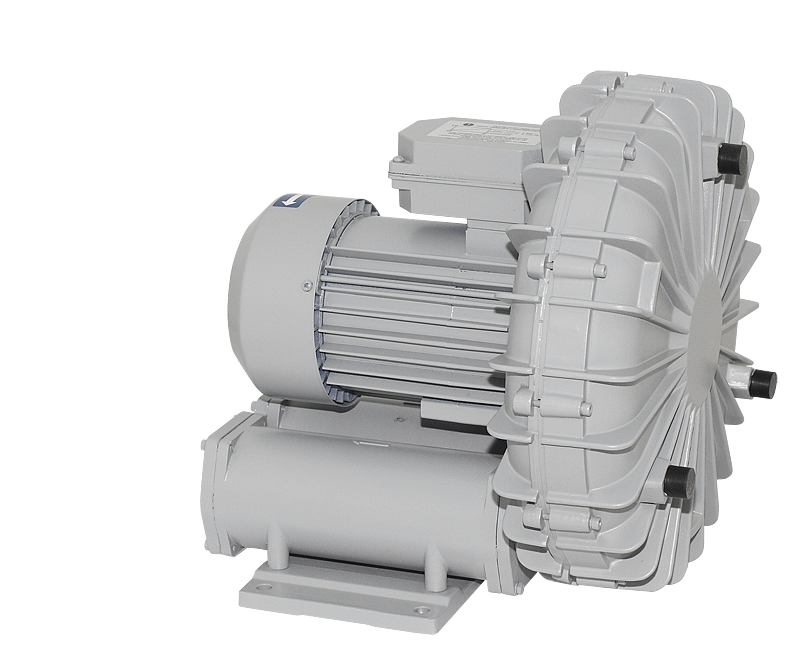

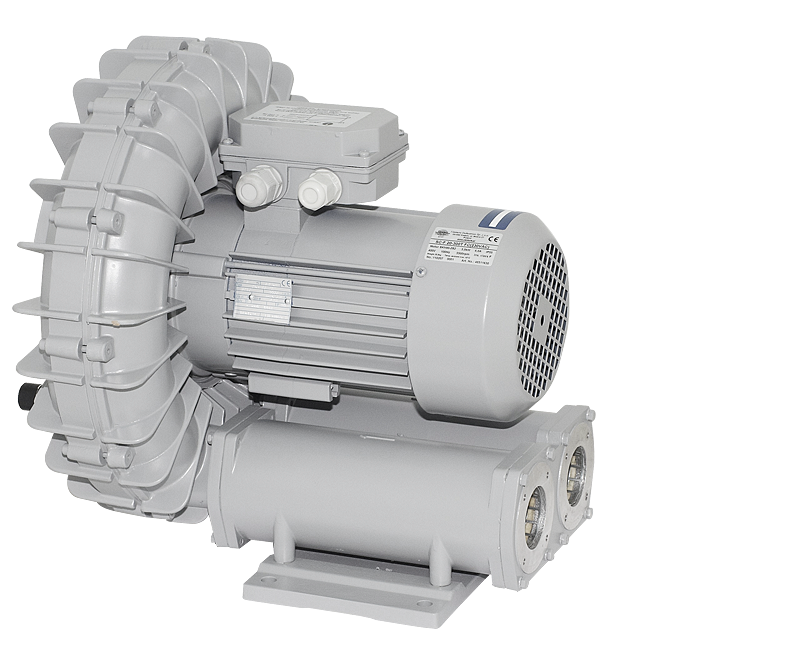

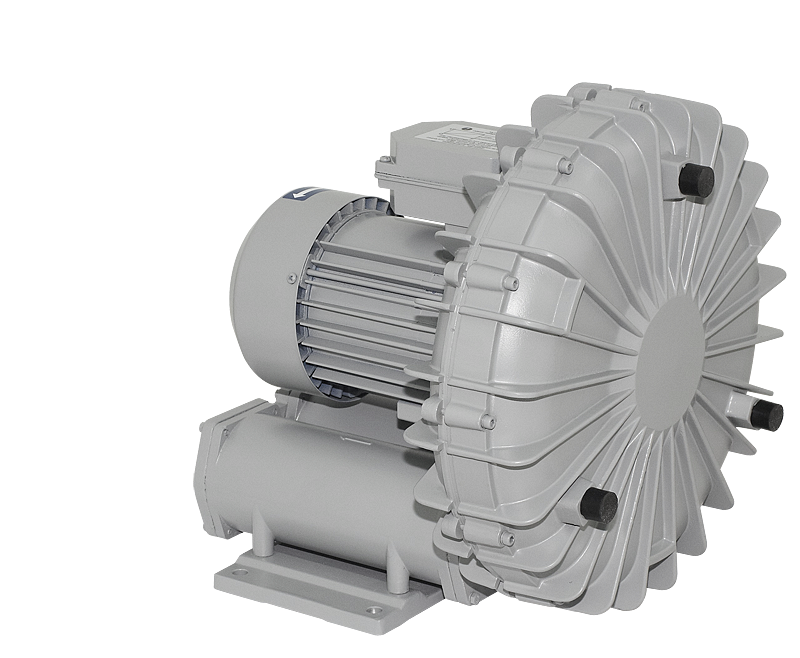

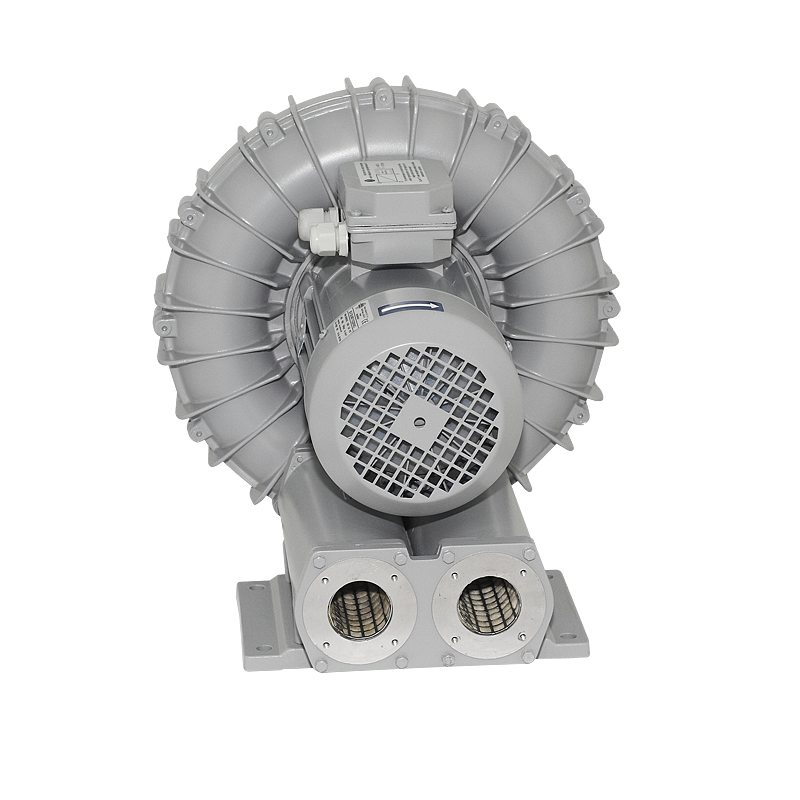

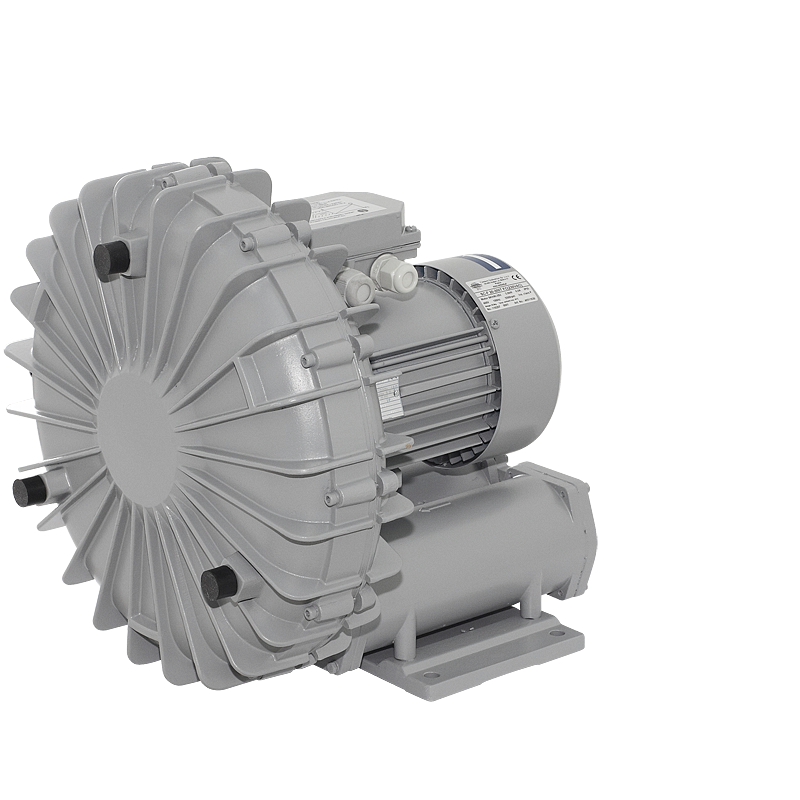

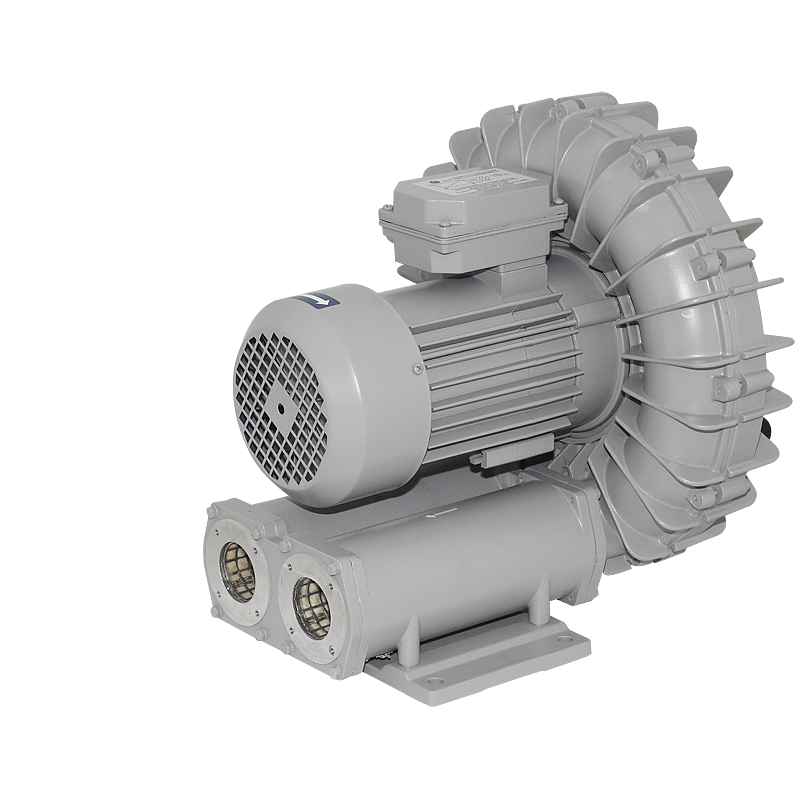

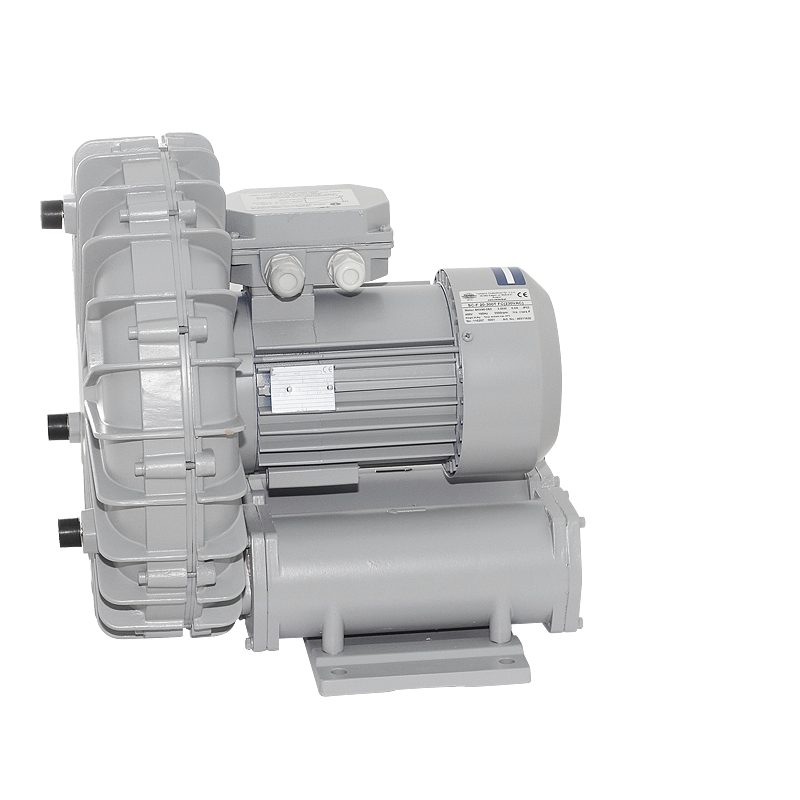

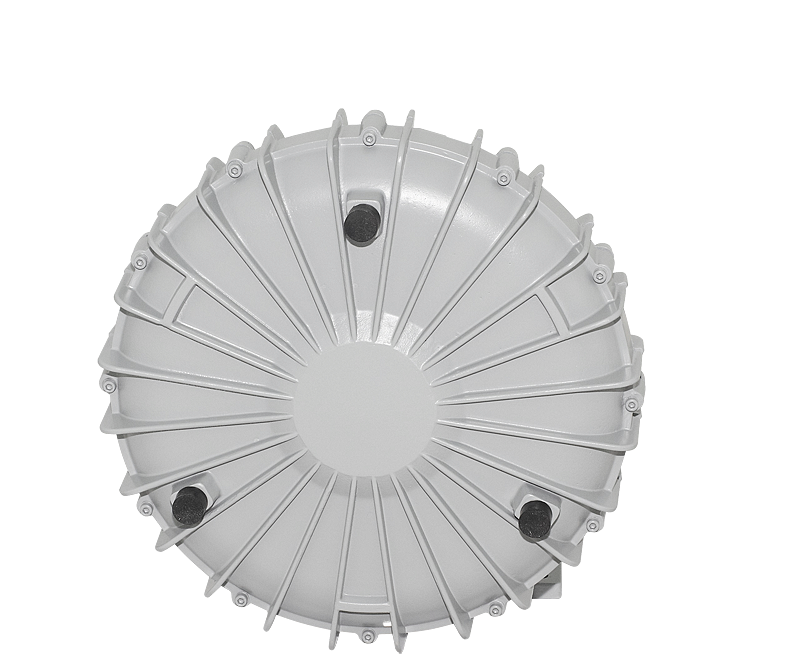

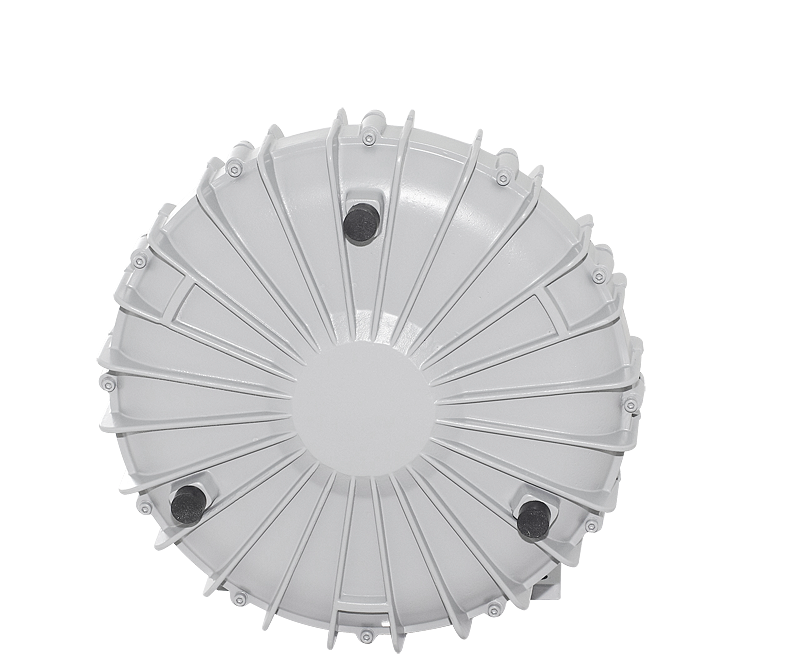

SC-F - Sidokanalfläkt

SC-F

Sidokanalfläkt

Sidokanalfläkt för pneumatiskt transporterande system, tryckmaskiner och en lång rad andra tillämpningar
Möjligheten att måla
i en annan färg än standard
Kontakta oss

Tillämpning

Sidokanalfläkten är konstruerad för applikationer med mycket höga vakuum- och trycknivåer vid låga flöden. Mediet som passerar genom fläkten har höga krav på renlighet.

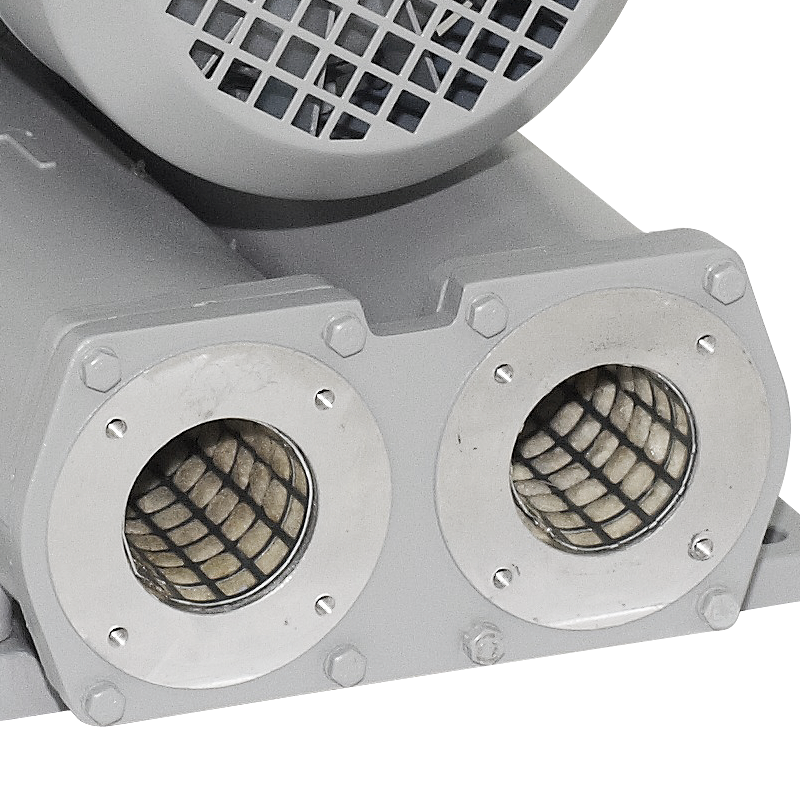

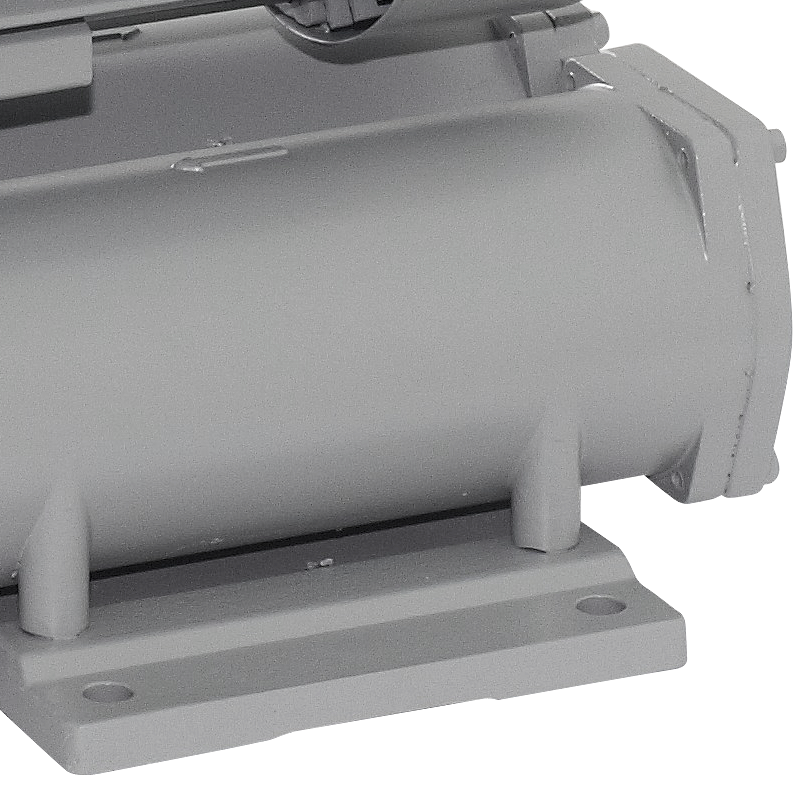

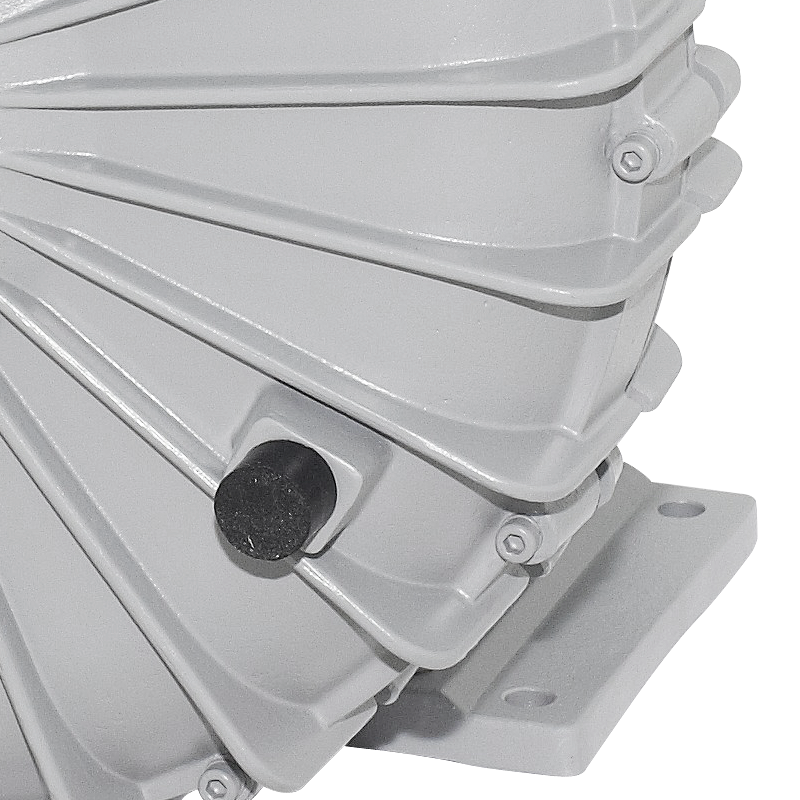

Konstruktion

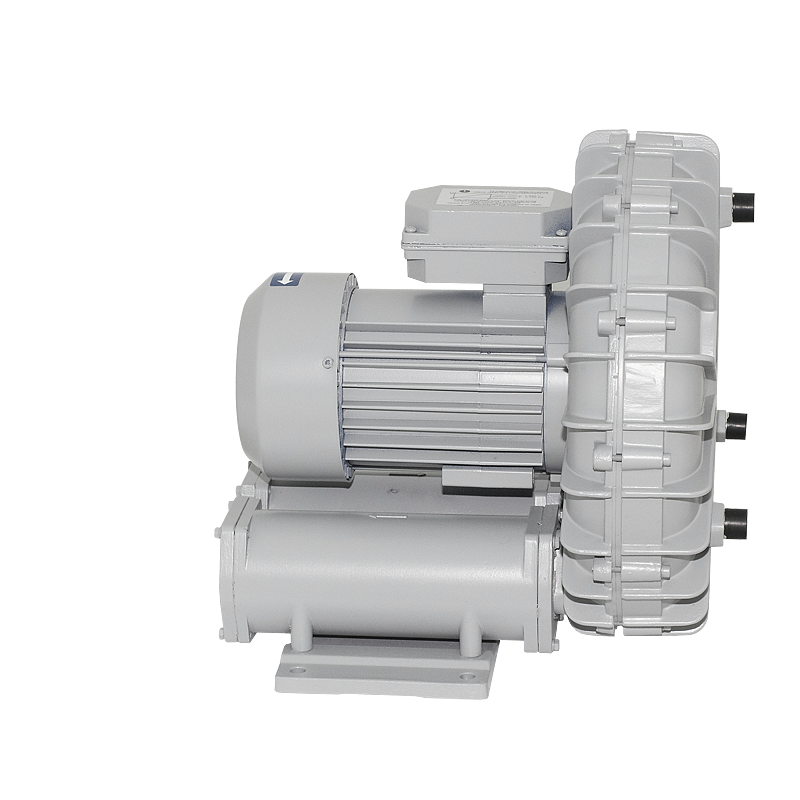

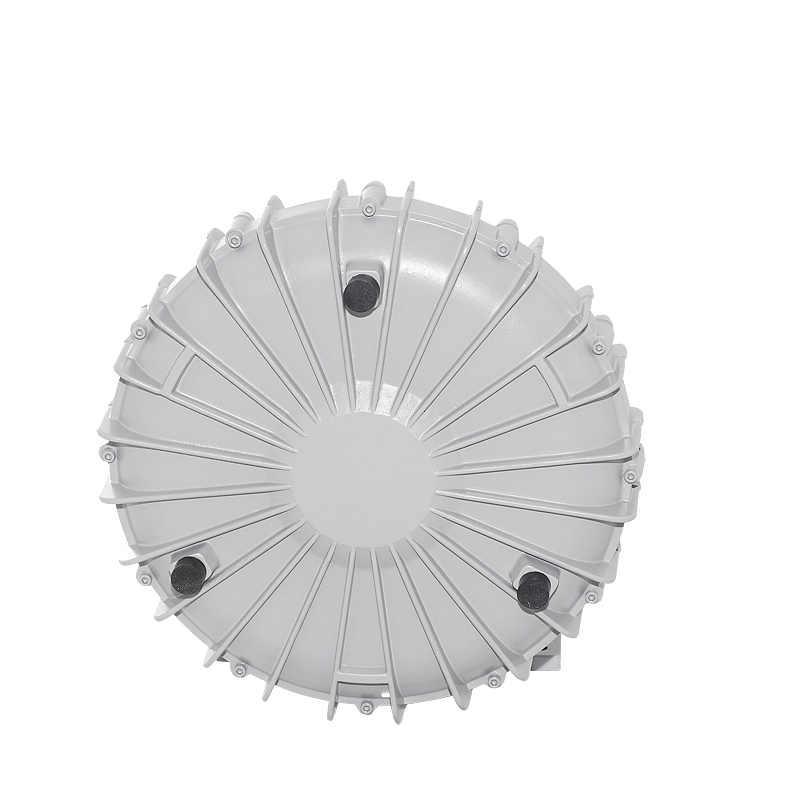

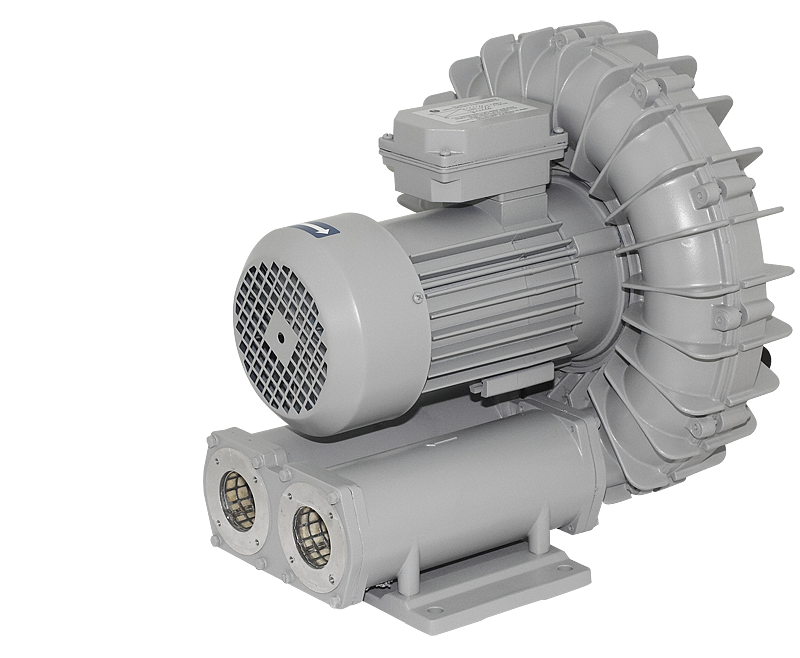

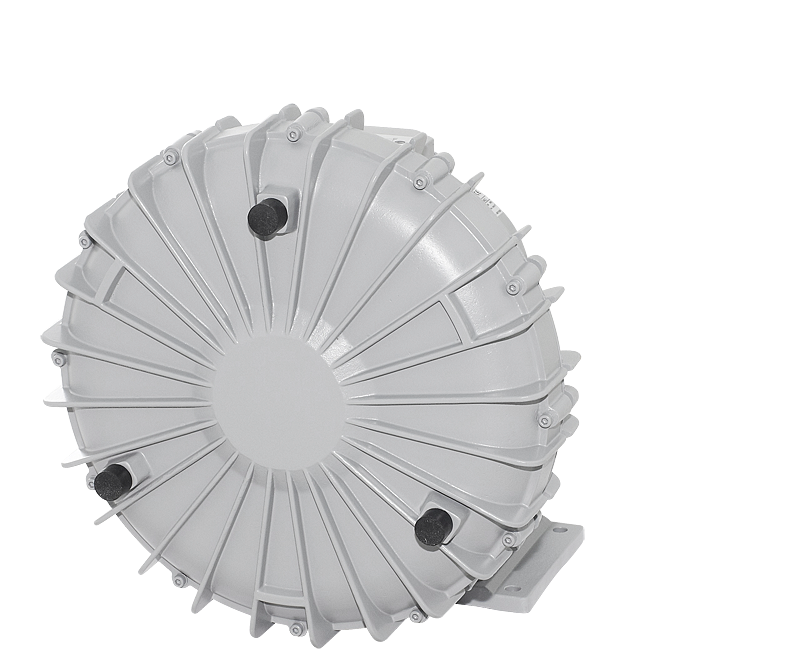

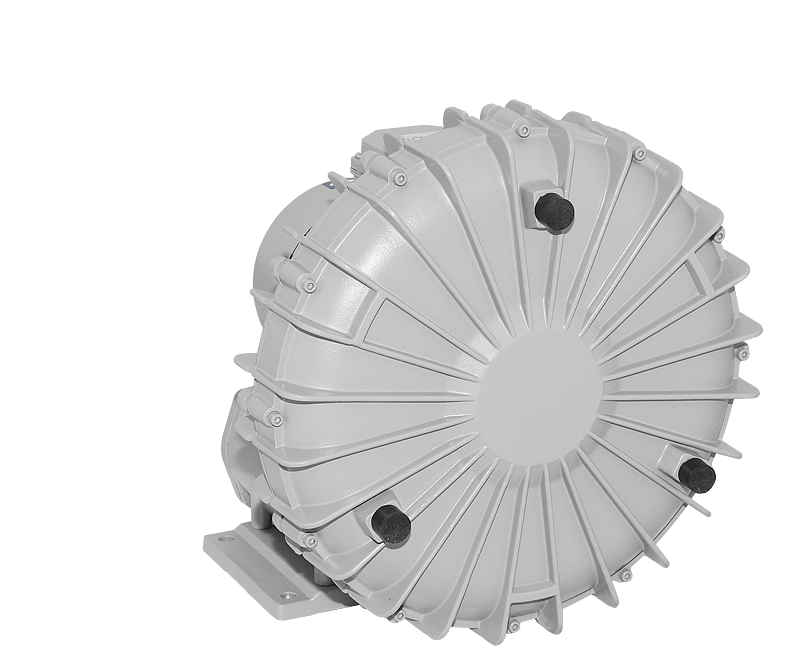

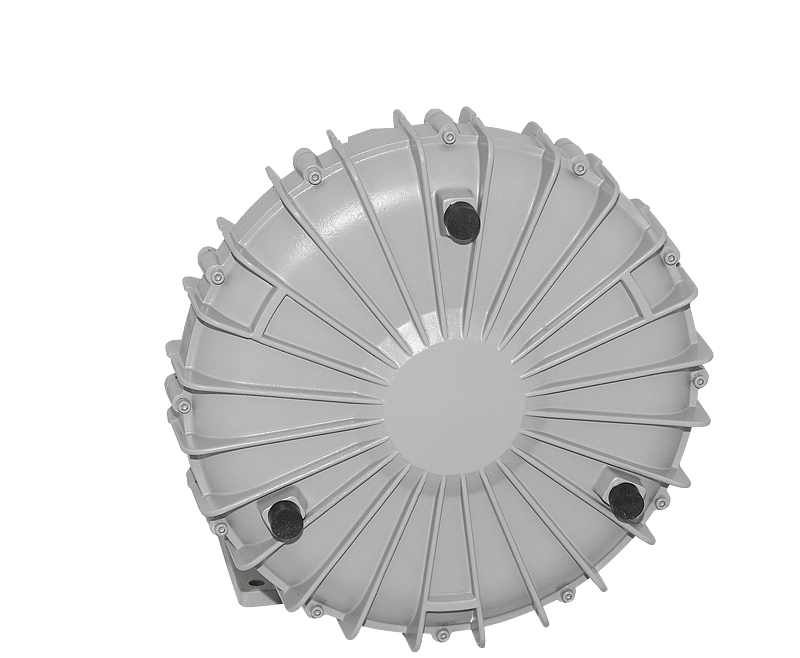

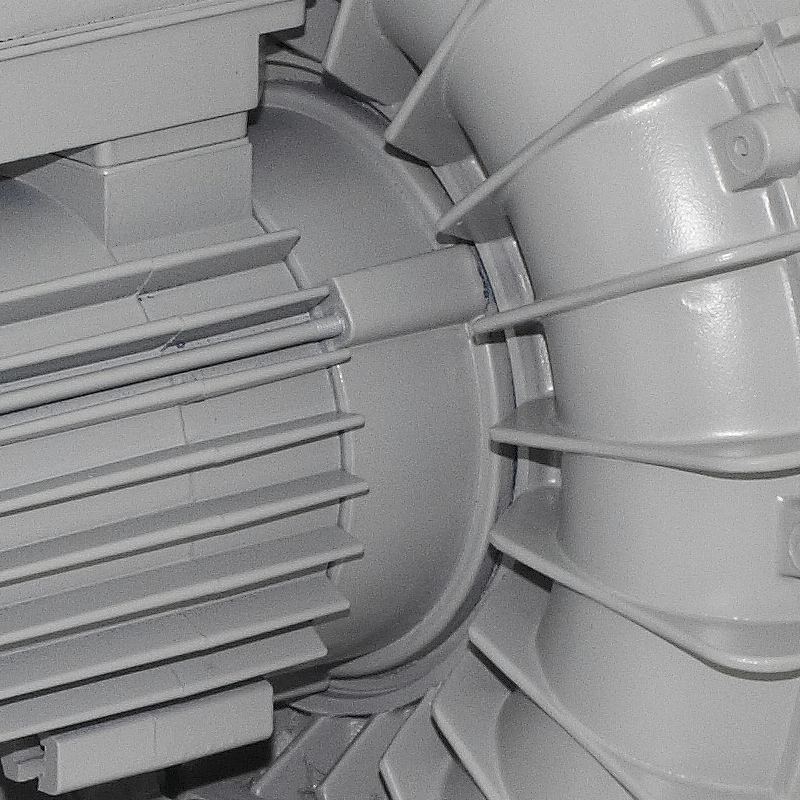

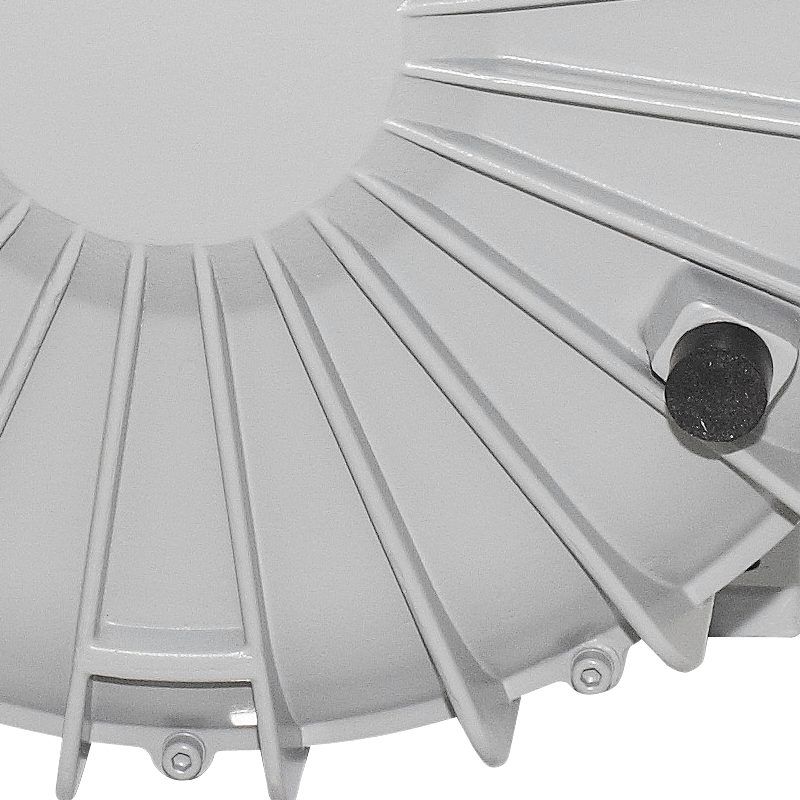

Fläkten är direktdriven och har fläkthus i gjutet aluminium. Det specialutformade fläkthjulet är även det gjutet i aluminium som sedan noggrant maskinbearbetats. Den integrerade ljuddämparen minskar ljudnivån och stabiliserar luftflödet. Fläkten lackas som standard i RAL7042 (grå).

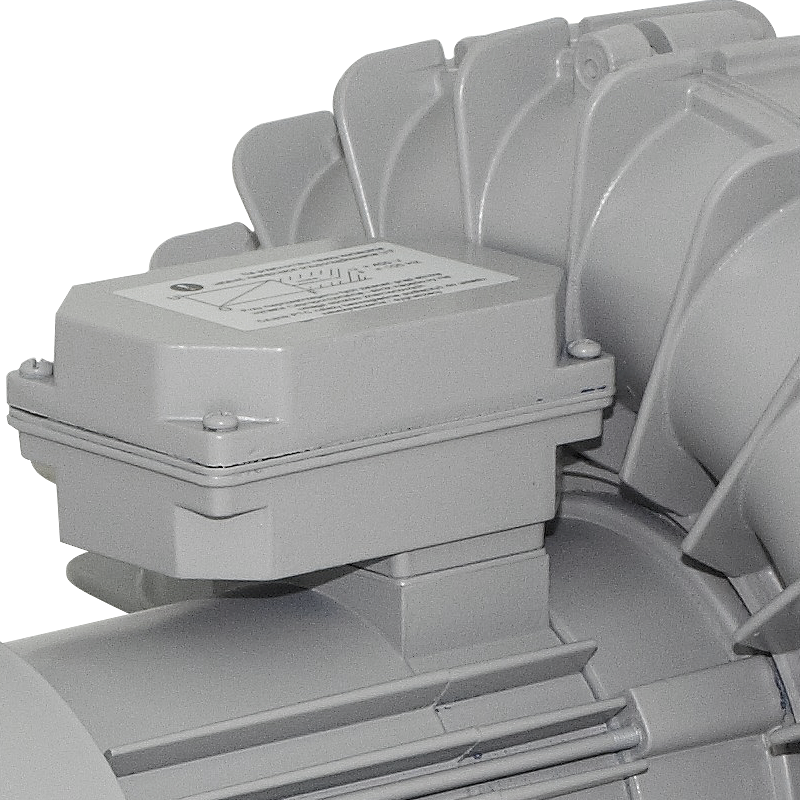

Motor

Produkter monteras i standardutförande med en asynkron trefasmotor för drift i 230/400V (motoreffekt < 4kW) eller 400/690V och frekvensstyrning upp till 100Hz. Motorn har forcerad kylning (erbjuds med drift 24V DC eller 230V AC) för att möjliggöra större frihet vid val av arbetspunkt. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Motorerna är utrustade med PTC-sensorer. Om inget annat anges är motorns maximala omgivningstemperatur 40°C. Spänningsomvandlaren som förser motorn med ström måste följa graf nedan. Underlåtenhet att följa rekommendationerna och öka motorströmmen oproportioneligt leder till att fläkten inte når märkvarvtal. Under inga omständigheter får fläkten köras i en högre frekvens än 100Hz, eftersom det kan överbelasta motorn och orsaka haveri på fläktdelar.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Katalogkort

Välj en fläkt www.fanselectoronline.com

m3/h
Pa
Typ max kapacitet maxtryck effekt
och max		 rotation-shastighet max intensitet spänning ljudtrycksnivå* temp.
min		 temp.
max		 massa
  m3/h Pa W varv/min A V db(A) oC oC kg
SC-F-10-150T FC (230VAC) (vacuum) 164 20500 1500 4600 3.2 400 -20 40 22

SC-F-10-150T FC (230VAC) (vacuum)

Nominella parametrar

  • Maxflöde 164 m3/h
  • Maximalt tryck 20500 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Minsta spänning för reglering 80 m3/h
  • Nominell kraft 1500 W
  • Nominell ström 3.2 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Kanaldiameter 45 mm
  • Massa 22 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-10-150T FC (230VAC) (pressure) 164 23500 1500 4600 3.2 400 -20 40 22

SC-F-10-150T FC (230VAC) (pressure)

Nominella parametrar

  • Maxflöde 164 m3/h
  • Maximalt tryck 23500 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Minsta spänning för reglering 80 m3/h
  • Nominell kraft 1500 W
  • Nominell ström 3.2 A
  • Nominell frekvens 50 Hz
  • Maximal frekvens för reglering 50 Hz
  • Kanaldiameter 45 mm
  • Massa 22 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-10-220T FC (230VAC) (vacuum) 164 26000 2200 4600 4.7 400 -20 40 24

SC-F-10-220T FC (230VAC) (vacuum)

Nominella parametrar

  • Maxflöde 164 m3/h
  • Maximalt tryck 26000 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 2200 W
  • Nominell ström 4.7 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 45 mm
  • Massa 24 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-10-220T FC (230VAC) (pressure) 164 29500 2200 4600 4.7 400 -20 40 24

SC-F-10-220T FC (230VAC) (pressure)

Nominella parametrar

  • Maxflöde 164 m3/h
  • Maximalt tryck 29500 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 2200 W
  • Nominell ström 4.7 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 45 mm
  • Massa 24 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-20-300T FC (230VAC) (vacuum) 270 21500 3000 4600 6.1 400 -20 40 34

SC-F-20-300T FC (230VAC) (vacuum)

Nominella parametrar

  • Maxflöde 270 m3/h
  • Maximalt tryck 21500 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 3000 W
  • Nominell ström 6.1 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 45 mm
  • Massa 34 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-20-300T FC (230VAC) (pressure) 270 30000 3000 4600 6.1 400 -20 40 34

SC-F-20-300T FC (230VAC) (pressure)

Nominella parametrar

  • Maxflöde 270 m3/h
  • Maximalt tryck 30000 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 3000 W
  • Nominell ström 6.1 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 45 mm
  • Massa 34 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-20-400T FC (230VAC) (vacuum) 270 29000 4000 4600 7.5 400 -20 40 37

SC-F-20-400T FC (230VAC) (vacuum)

Nominella parametrar

  • Maxflöde 270 m3/h
  • Maximalt tryck 29000 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 4000 W
  • Nominell ström 7.5 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 45 mm
  • Massa 37 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-20-400T FC (230VAC) (pressure) 270 30000 4000 4600 7.5 400 -20 40 37

SC-F-20-400T FC (230VAC) (pressure)

Nominella parametrar

  • Maxflöde 270 m3/h
  • Maximalt tryck 30000 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 4000 W
  • Nominell ström 7.5 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 45 mm
  • Massa 37 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-30-750T FC (230VAC) (vacuum) 510 38000 7500 4600 15 400 -20 40 55

SC-F-30-750T FC (230VAC) (vacuum)

Nominella parametrar

  • Maxflöde 510 m3/h
  • Maximalt tryck 38000 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 7500 W
  • Nominell ström 15 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 58 mm
  • Massa 55 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-30-750T FC (230VAC) (pressure) 510 39000 7500 4600 15 400 -20 40 55

SC-F-30-750T FC (230VAC) (pressure)

Nominella parametrar

  • Maxflöde 510 m3/h
  • Maximalt tryck 39000 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 7500 W
  • Nominell ström 15 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 58 mm
  • Massa 55 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-40-1500T FC (230VAC) (vacuum) 1000 28000 15000 4600 29.5 400 -20 40 155

SC-F-40-1500T FC (230VAC) (vacuum)

Nominella parametrar

  • Maxflöde 1000 m3/h
  • Maximalt tryck 28000 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 15000 W
  • Nominell ström 29.5 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 75 mm
  • Massa 155 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m
SC-F-40-1500T FC (230VAC) (pressure) 1000 28500 15000 4600 29.5 400 -20 40 155

SC-F-40-1500T FC (230VAC) (pressure)

Nominella parametrar

  • Maxflöde 1000 m3/h
  • Maximalt tryck 28500 Pa
  • Rotation-shastighet 4600 varv/min
  • Antal faser 3
  • Nominell spänning 400 V
  • Nominell kraft 15000 W
  • Nominell ström 29.5 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 75 mm
  • Massa 155 kg
  • Motortyp AC
  • Antal motorväxlar 2
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 60 °C
  • Mät avstånd 3 m

* mätt på ett avstånd av 3m från fläkten.
