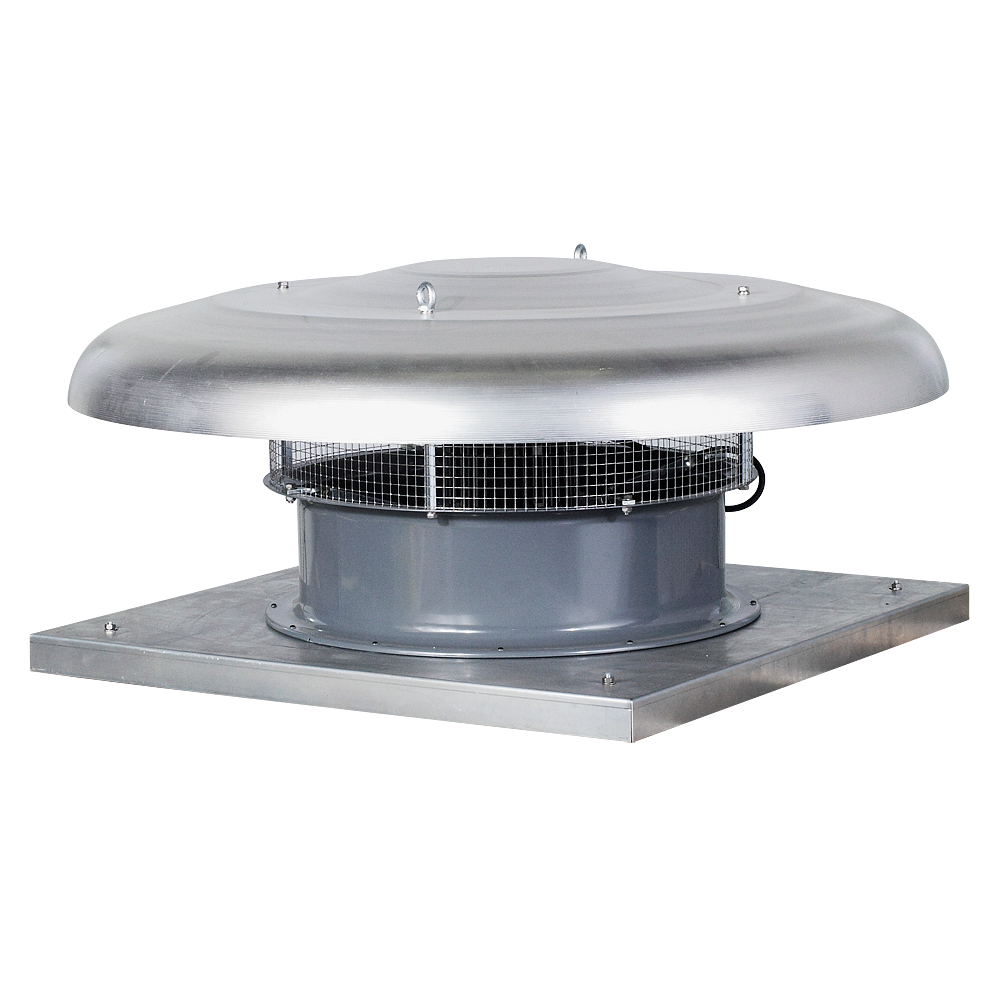

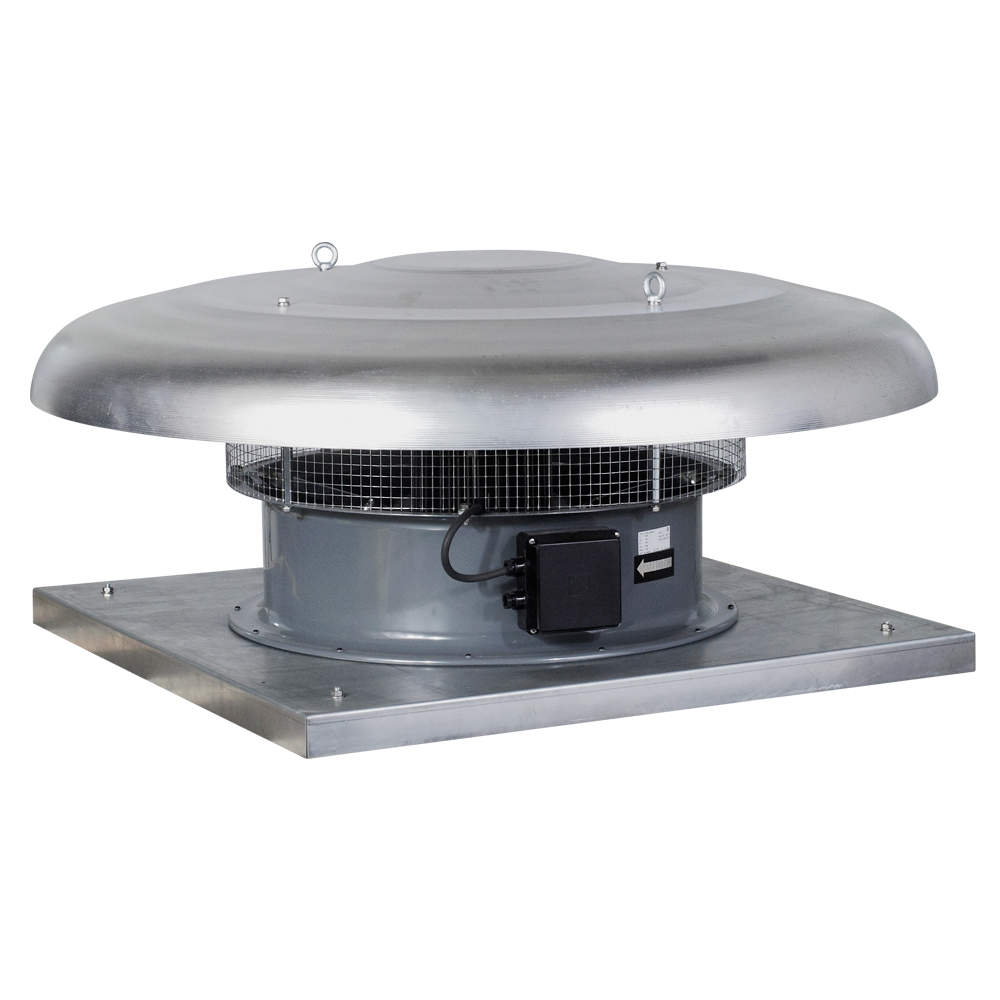

HCTB/HCTT - Takfläkt

HCTB/HCTT

Takfläkt

Sortiment av stora takfläktar
Kontakta oss

Tillämpning

Fläkten är konstruerad för montering på tak. Används för transport av rena medium. Lämplig för applikationer där låga luftflöden eftersträvas.

Konstruktion

Fläkten är direktdriven med axialvinge och har fläkthus tillverkat i galvaniserat stål. Den täckande kåpan är av aluminium och styr luftströmmen för ett horisontellt luftutsläpp. Inuti sitter en vinge i plast. Fläkten är omålad.

Motor

Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 eller IP65 (beroende på modell) och isolationsklass F. Många modeller är utrustade med TP-sensorer och kan varvtalsstyras med hjälp av en spänningsreglerande tyristor. Om inget annat anges är motorns maximala omgivningstemperatur 40°.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Välj en fläkt www.fanselectoronline.com

m3/h
Pa

Arbetsegenskaper

Dimensioner

Typ B C F G H ØA ØD ØE
  mm mm mm mm mm mm mm mm
HCTB/4-315-B 560 450 40 70 341 640 315 12
HCTB/4-355-B 630 535 40 80 361 760 355 12
HCTB/4-400-B 630 535 40 80 361 760 400 12
HCTB/4-450-B 710 590 40 110 410 895 450 14
HCTB/4-500-B 710 590 40 110 410 895 500 14
HCTB/4-560-B 905 750 50 165 488 1150 560 14
HCTB/4-630-B 905 750 50 165 488 1150 630 14
HCTB/6-450-B 710 590 40 110 410 895 450 14
HCTB/6-500-B 710 590 40 110 410 895 500 14
HCTB/6-560-B 905 750 50 165 488 1150 560 14
HCTB/6-630-B 905 750 50 165 488 1150 630 14
HCTT/4-315-B 560 450 40 70 341 640 315 12
HCTT/4-355-B 630 535 40 80 361 760 355 12
HCTT/4-400-B 630 535 40 80 361 760 400 12
HCTT/4-450-B 710 590 40 110 410 895 450 14
HCTT/4-500-B 710 590 40 110 410 895 500 14
HCTT/4-560-B 905 750 50 165 488 1150 560 14
HCTT/4-630-B 905 750 50 165 488 1150 630 14
HCTT/4-710-B 1100 840 50 200 551 1350 710 14
HCTT/4-800-B 1100 840 50 200 732 1350 800 14
HCTT/4-900-B 1250 950 50 200 756 1580 900 14
HCTT/4-1000-B 1250 950 50 200 756 1580 1000 14
HCTT/6-450-B 710 590 40 110 410 895 450 14
HCTT/6-500-B 710 590 40 110 410 895 500 14
HCTT/6-560-B 905 750 50 165 488 1150 560 14
HCTT/6-630-B 905 750 50 165 488 1150 630 14
HCTT/6-710-B 1100 840 50 200 551 1350 710 14
HCTT/6-800-B 1100 840 50 200 732 1350 800 14
HCTT/6-900-B 1250 950 50 200 756 1580 900 14
HCTT/6-1000-B 1250 950 50 200 756 1580 1000 14
HCTT/8-710-B 1100 840 50 200 551 1350 710 14
HCTT/8-800-B 1100 840 50 200 732 1350 800 14
HCTT/8-900-B 1250 950 50 200 756 1580 900 14
HCTT/8-1000-B 1250 950 50 200 756 1580 1000 14
HCTB/4-315-A 560 450 40 70 341 640 315 12
HCTB/4-355-A 630 535 40 80 361 760 355 12
HCTB/4-400-A 630 535 40 80 361 760 400 12
HCTB/4-450-A 710 590 40 110 410 895 450 14
HCTB/4-500-A 710 590 40 110 410 895 500 14
HCTB/4-560-A 905 750 50 165 488 1150 560 14
HCTB/4-630-A 905 750 50 165 488 1150 630 14
HCTB/6-450-A 710 590 40 110 410 895 450 14
HCTB/6-500-A 710 590 40 110 410 895 500 14
HCTB/6-560-A 905 750 50 165 488 1150 560 14
HCTB/6-630-A 905 750 50 165 488 1150 630 14
HCTT/4-315-A 560 450 40 70 341 640 315 12
HCTT/4-355-A 630 535 40 80 361 760 355 12
HCTT/4-400-A 630 535 40 80 361 760 400 12
HCTT/4-450-A 710 590 40 110 410 895 450 14
HCTT/4-500-A 710 590 40 110 410 895 500 14
HCTT/4-560-A 905 750 50 165 488 1150 560 14
HCTT/4-630-A 905 750 50 165 488 1150 630 14
HCTT/4-710-A 1100 840 50 200 551 1350 710 14
HCTT/4-800-A 1100 840 50 200 732 1350 800 14
HCTT/4-900-A 1250 950 50 200 756 1580 900 14
HCTT/4-1000-A 1250 950 50 200 756 1580 1000 14
HCTT/6-450-A 710 590 40 110 410 895 450 14
HCTT/6-500-A 710 590 40 110 410 895 500 14
HCTT/6-560-A 905 750 50 165 488 1150 560 14
HCTT/6-630-A 905 750 50 165 488 1150 630 14
HCTT/6-710-A 1100 840 50 200 551 1350 710 14
HCTT/6-800-A 1100 840 50 200 732 1350 800 14
HCTT/6-900-A 1250 950 50 200 756 1580 900 14
HCTT/6-1000-A 1250 950 50 200 756 1580 1000 14
HCTT/8-710-A 1100 840 50 200 551 1350 710 14
HCTT/8-800-A 1100 840 50 200 732 1350 800 14
HCTT/8-900-A 1250 950 50 200 756 1580 900 14
HCTT/8-1000-A 1250 950 50 200 756 1580 1000 14
