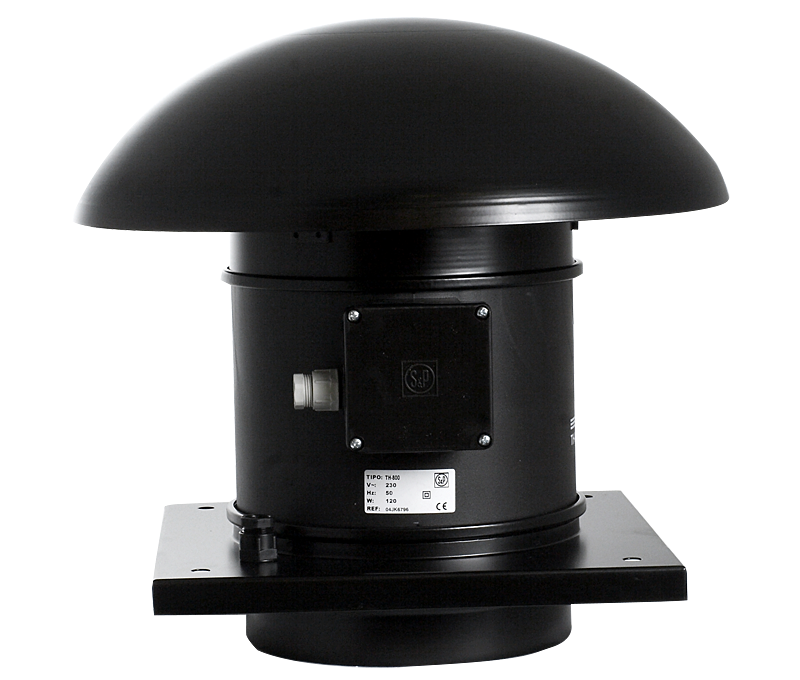

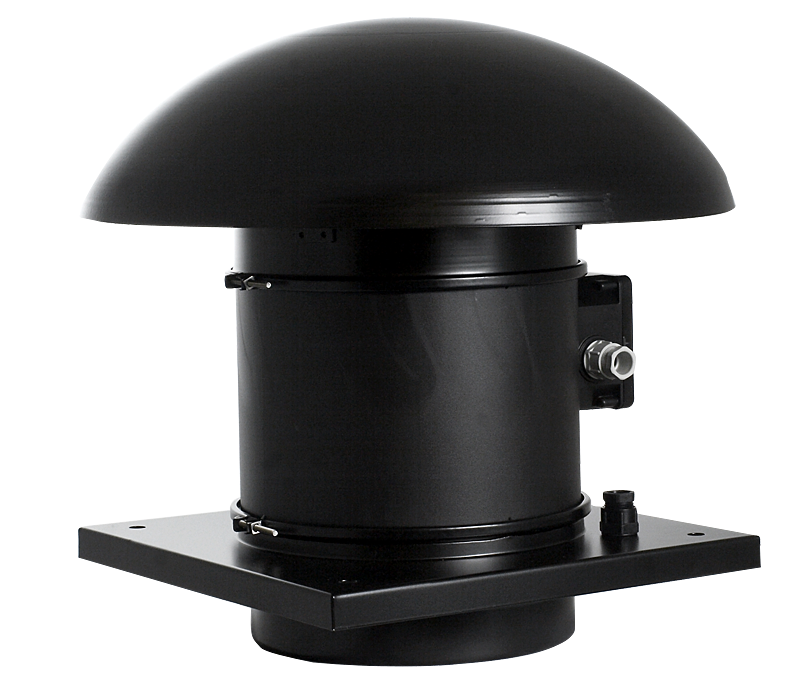

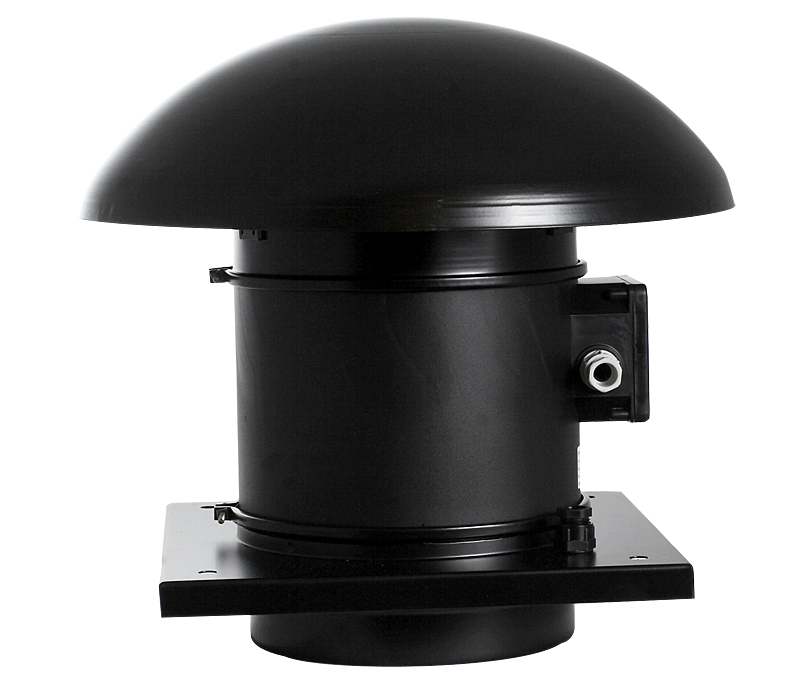

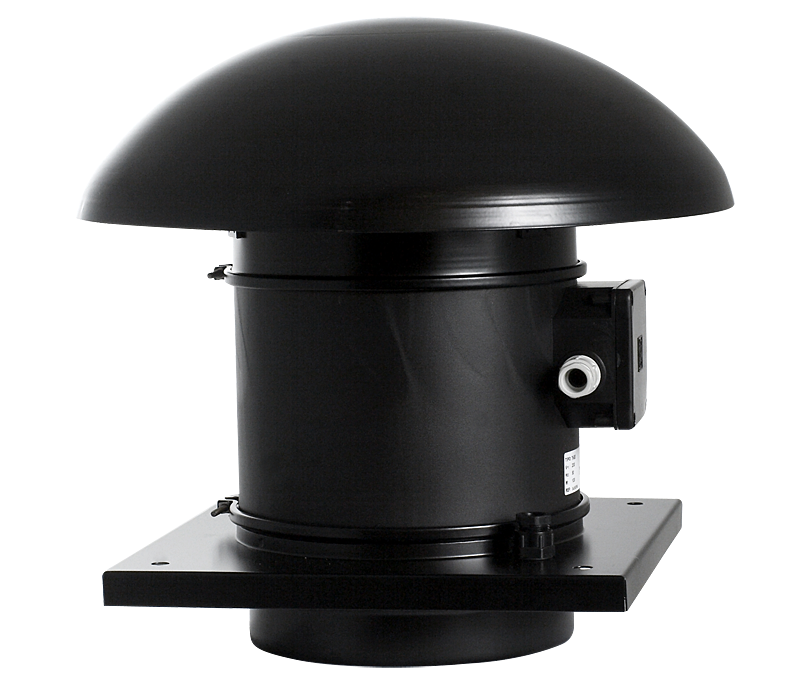

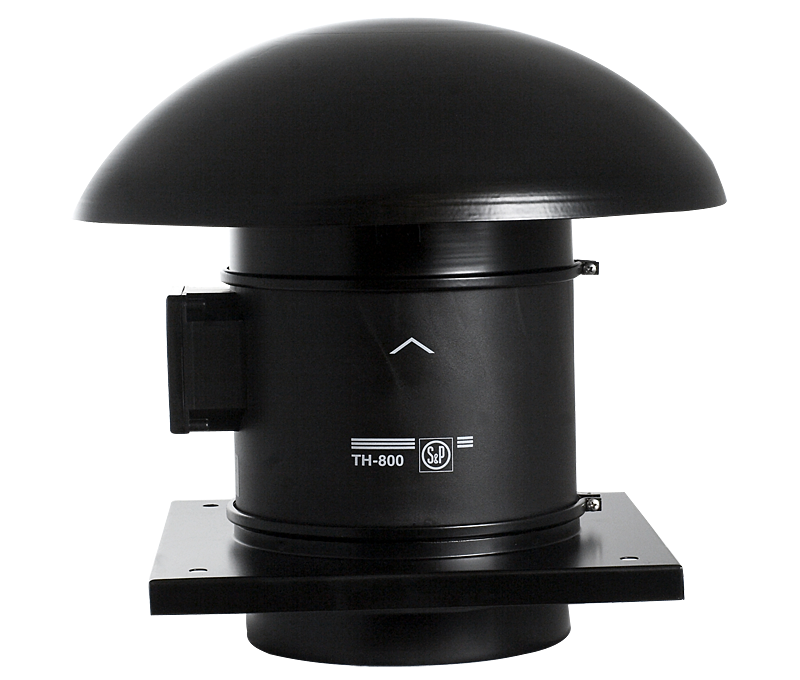

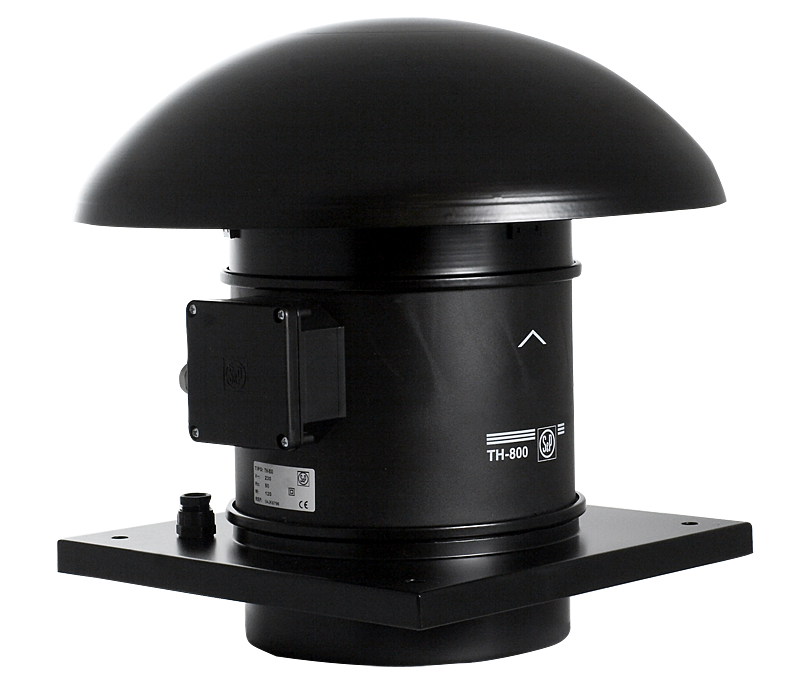

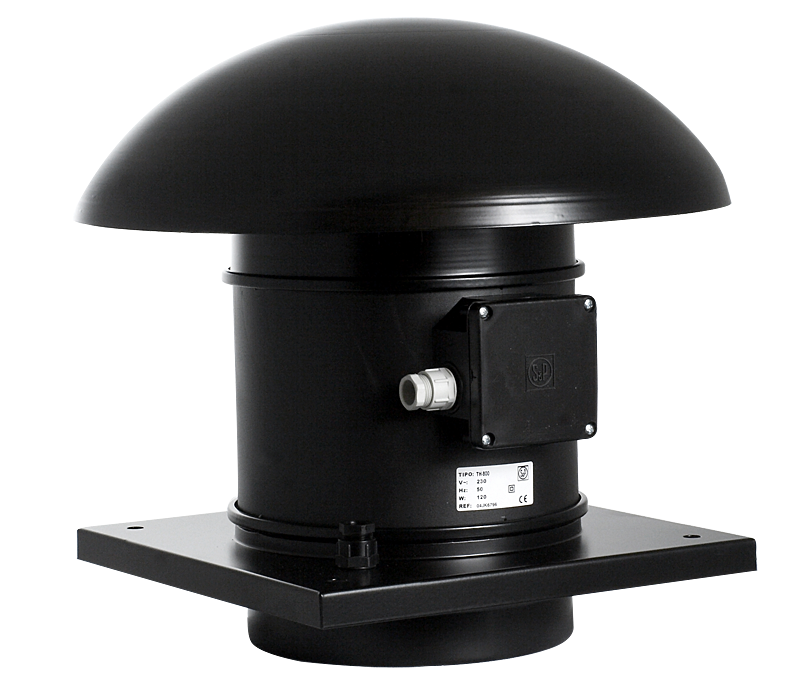

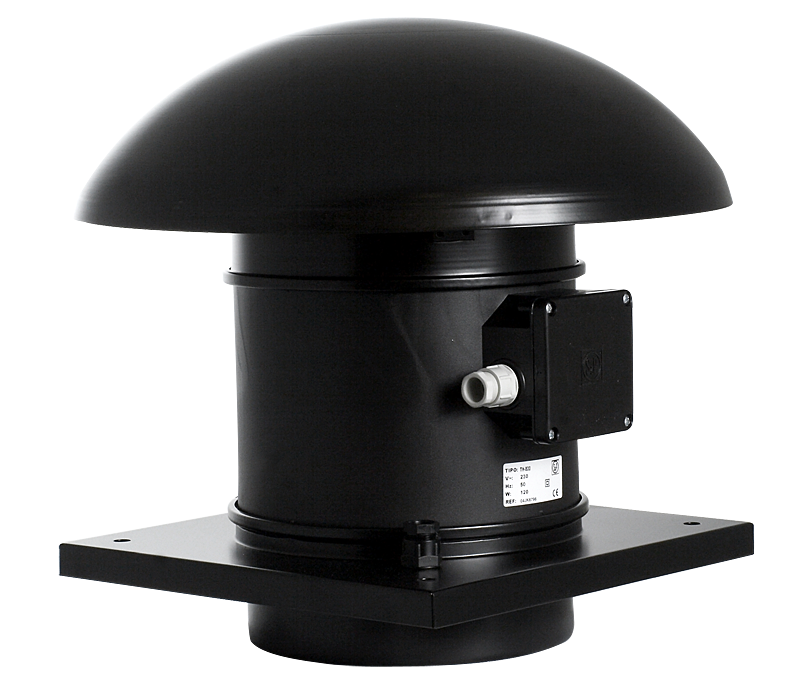

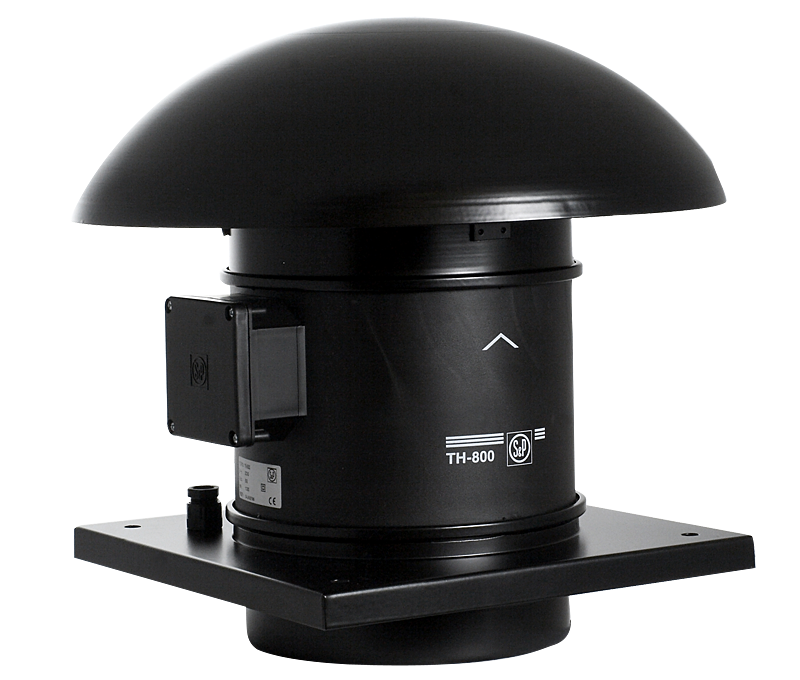

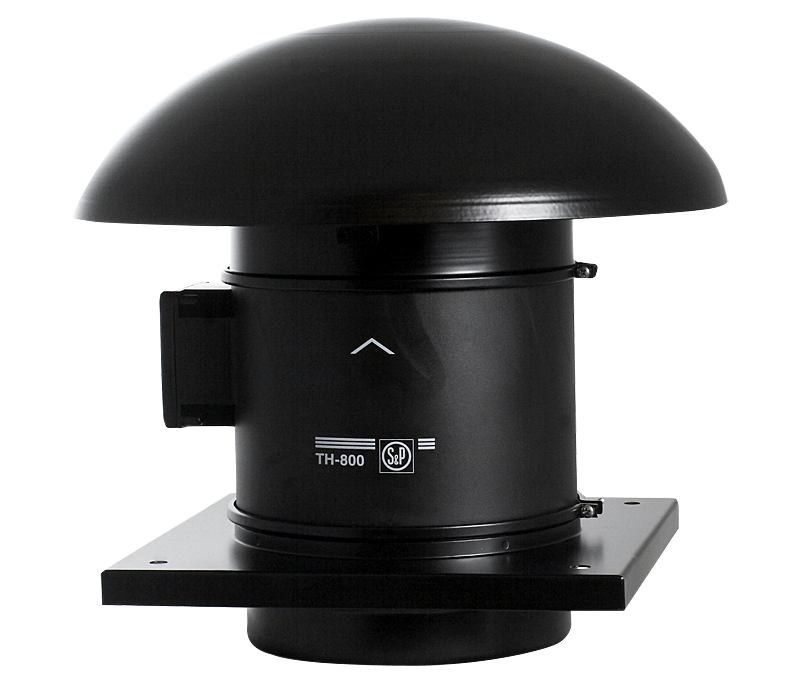

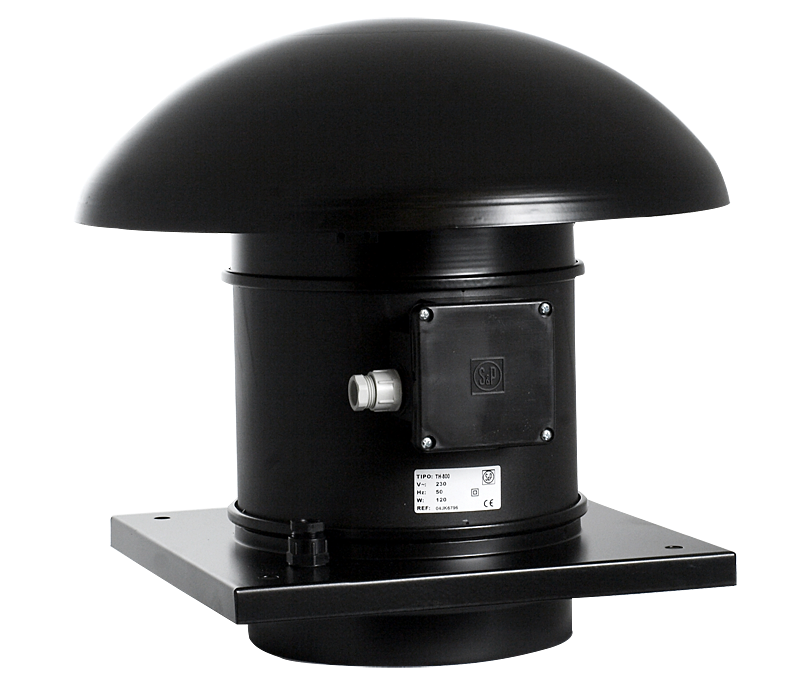

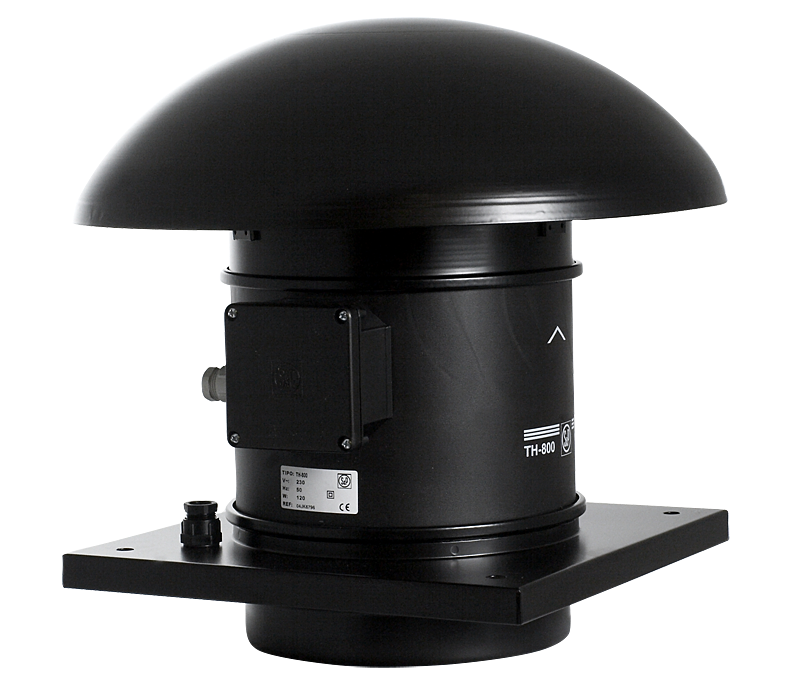

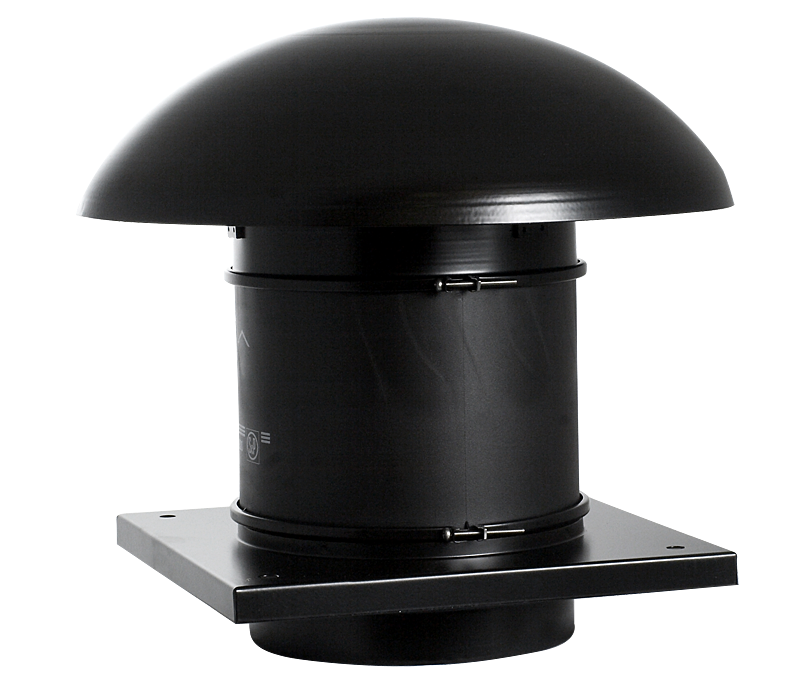

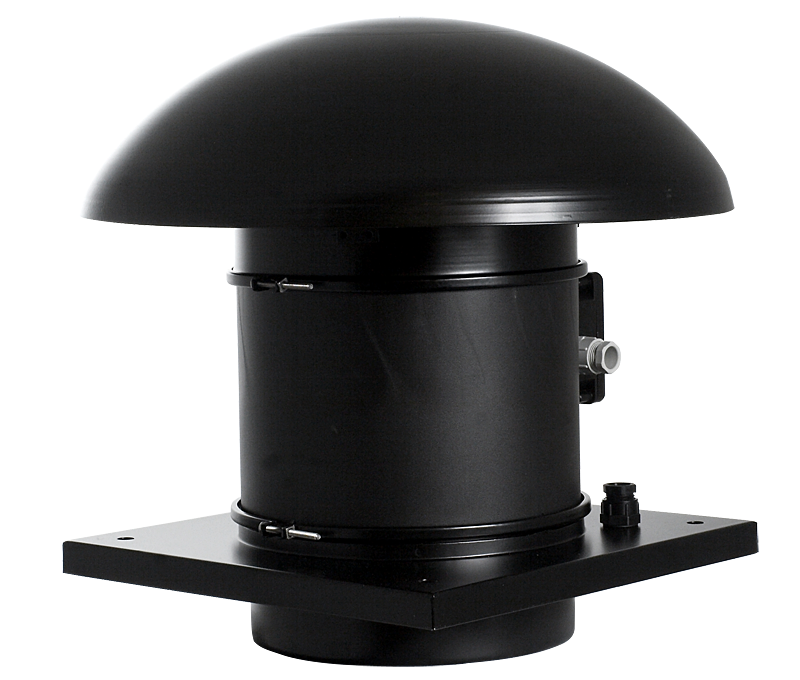

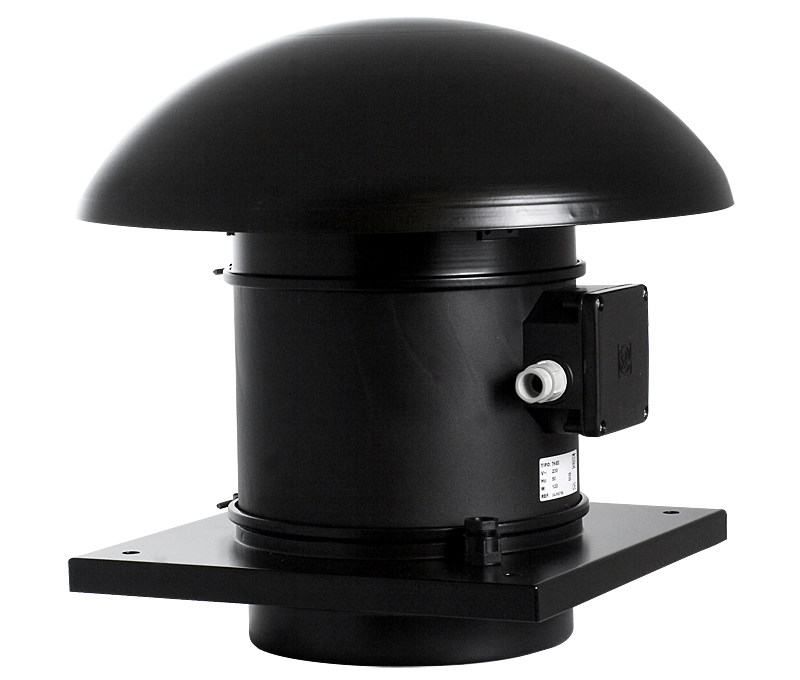

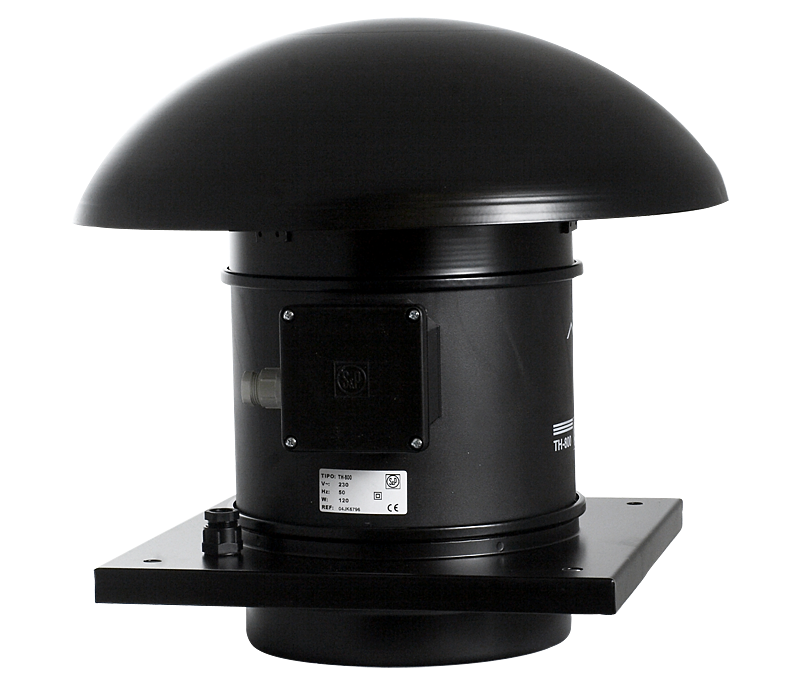

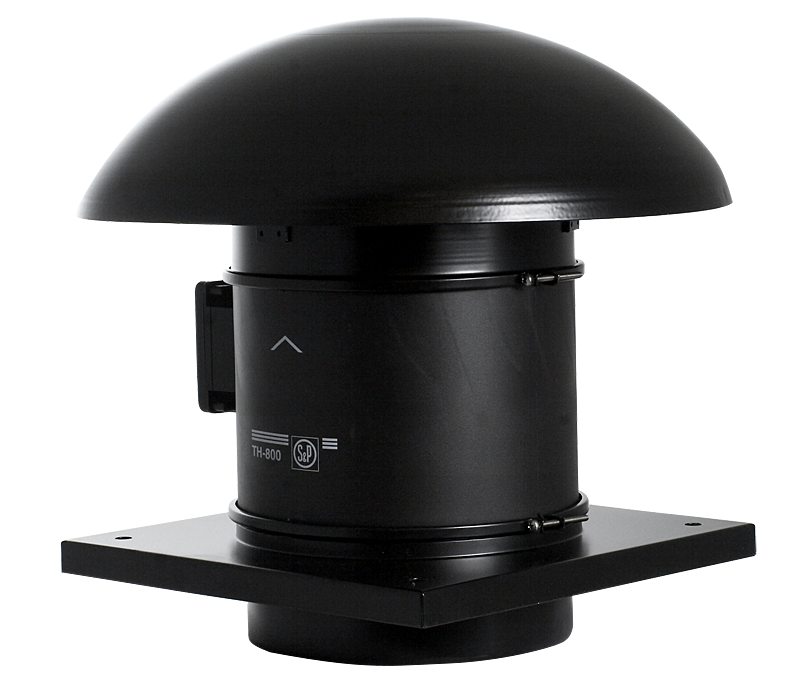

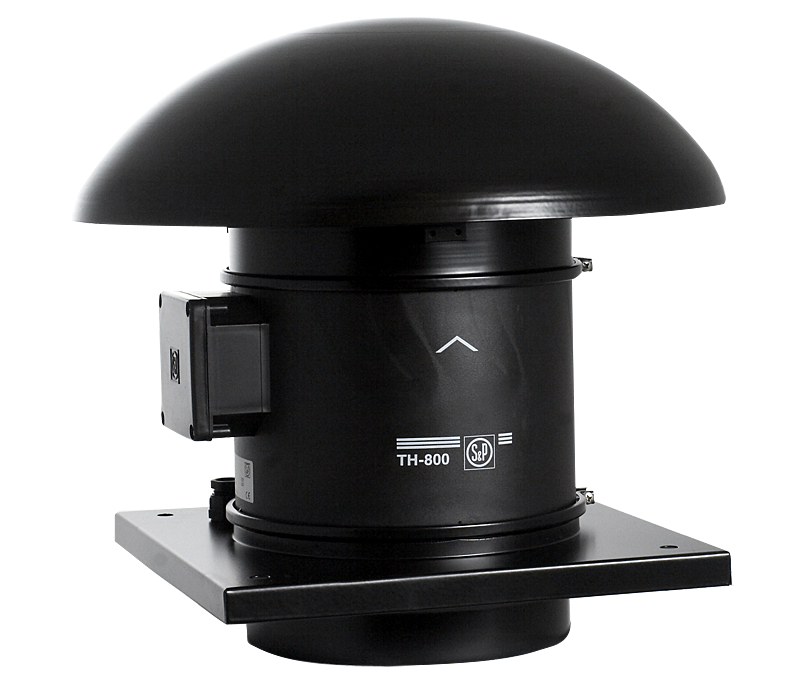

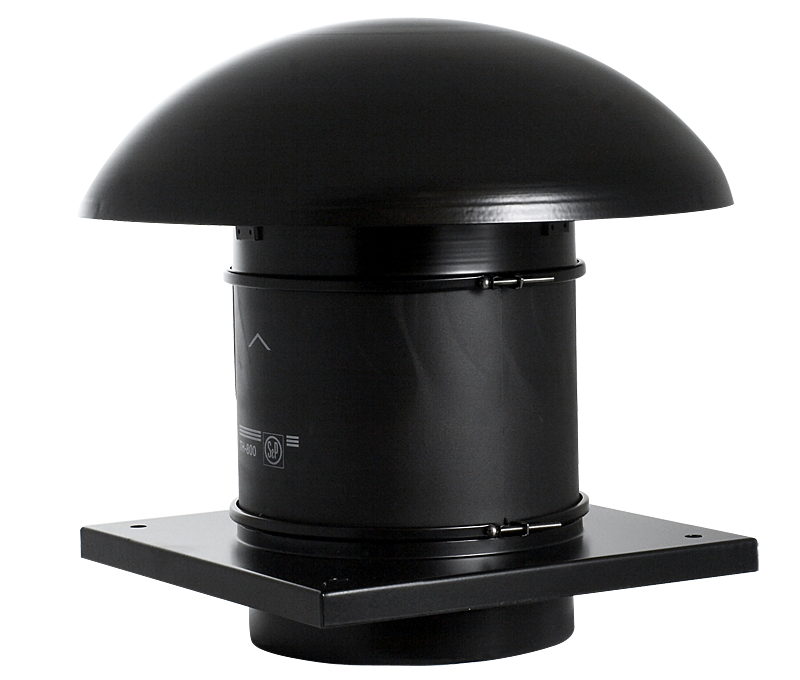

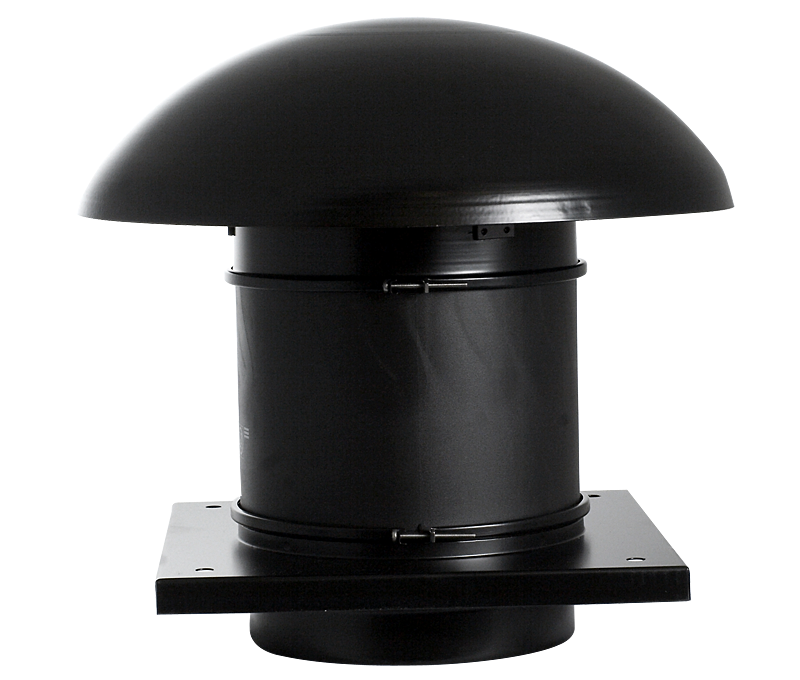

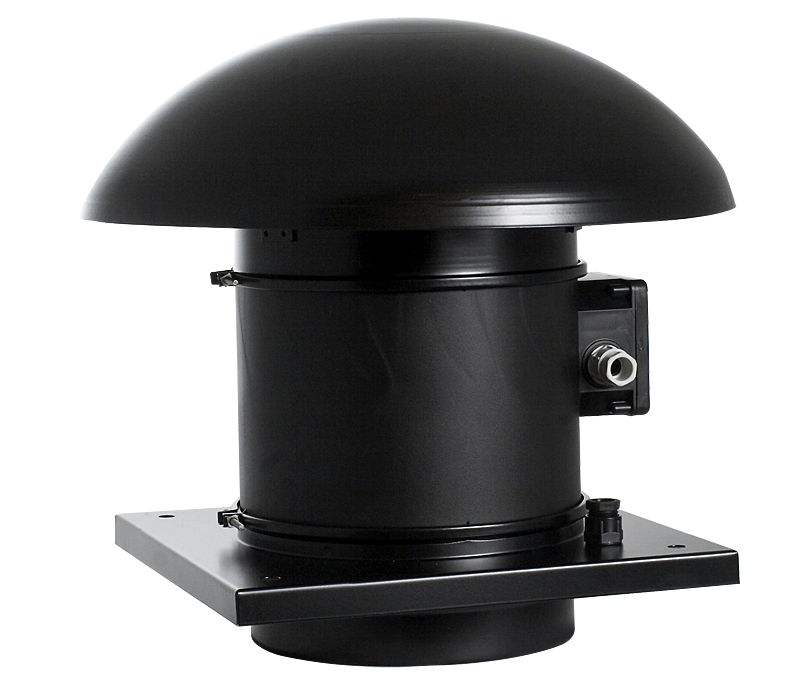

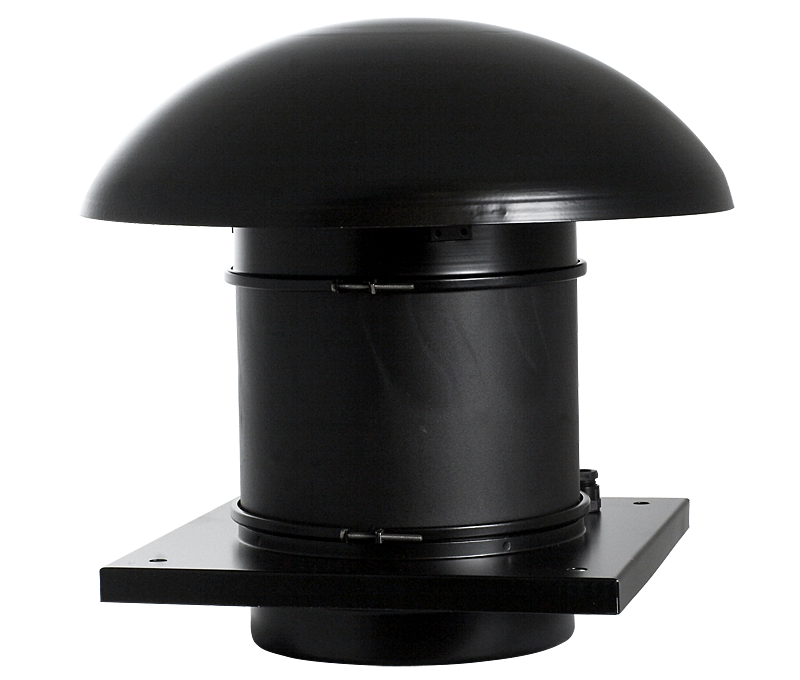

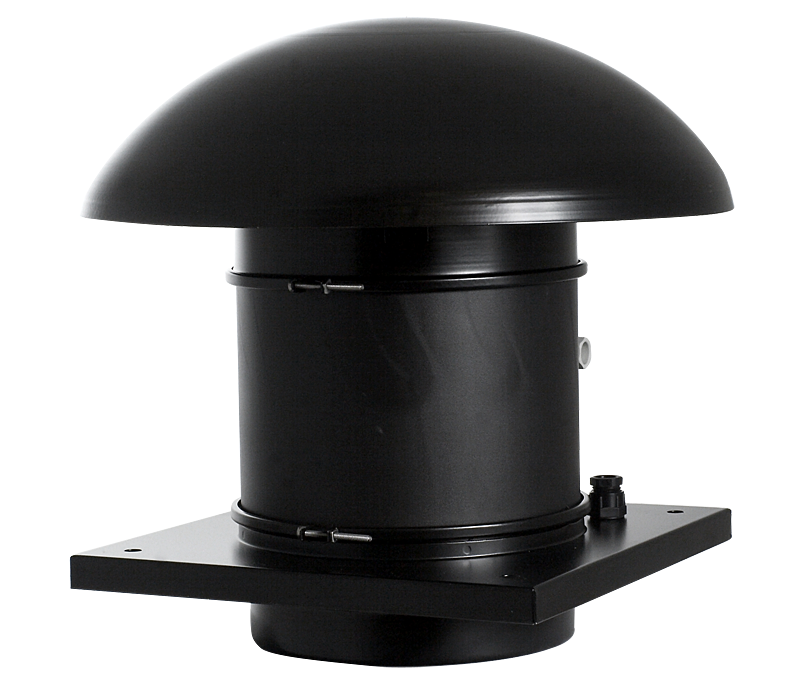

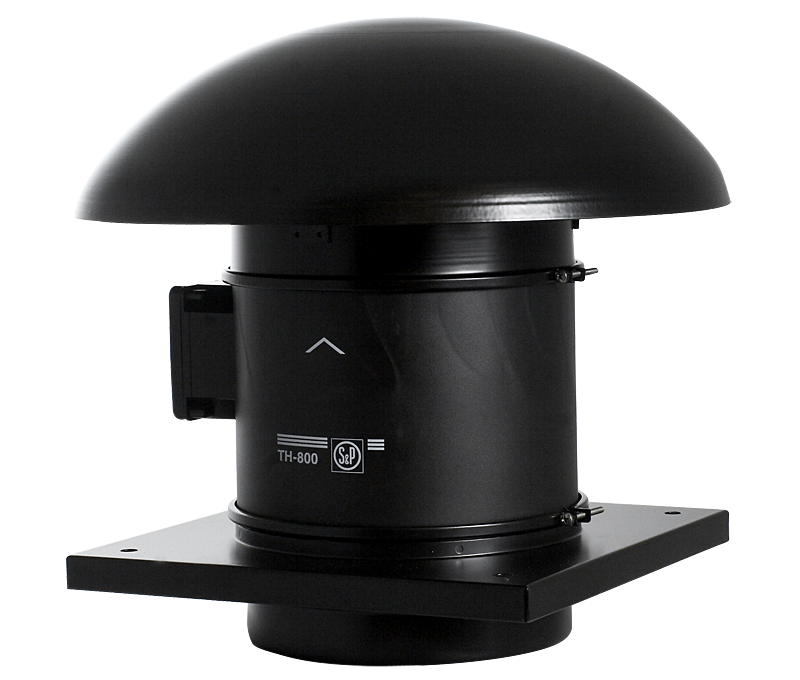

TH ECOWATT

Takfläkt

Grundläggande takfläkt för luftutsug

Kontakta oss

Ansökan

Takfläktar är designade för ventilationssystem i byggnader med låg luftföroreningsgrad.

De används bland annat i:

bygga avgassystem bostäder, stormarknader,
industrihallar, verkstäder, lager, toaletter,
garage, parkeringsplatser, gårdsbyggnader och andra.

Konstruktion

plasthjul (TH 500, 800) eller tillverkad av stålplåt (TH 1300, 2000),
taket för TH 500 och 800 modellerna är gjord från stålplåt och TH 1300 och 2000 gjord av aluminium,
kropp av modellerna 500 och 800 formsprutade av termoplastmaterial,
bas och lock för modellerna 500 och 800 tillverkade tillverkad av stålplåt, allt skyddat mot korrosion med en svart polyesterbeläggning,
kaross och bas för modellerna 1300 och 2000 tillverkad av stålplåt med ett aluminiumhölje, allt skyddat mot
korrosion med en svart polyesterbeläggning, bottenplatta gjord av stålplåt,
metallelement skyddas mot korrosion med epoxi-polyesterfärg,
fågelskydd och ingångspunkt för baskabelgenomföring,
fläktar är installerade som standard för frånluftsdrift (luftutblås).

För att ändra driften till lufttillförsel behöver du en modul vrid 180° med rotorn, ta bort styret och skruva ihop fläktelementen igen,

arbetstemperatur från -20 ° C till 60 ° C.

Elmotor

90 / 260V-50 / 60Hz borstlös DC-motor på modellerna 500 och 800,
borstlös EC-motor 230V ± 15% 50 / 60Hz på modellerna 1300 och 2000,
IP44,
Termiskt skydd,
anpassad till spänningsreglering
rotationshastighet,
inbyggd potentiometer för justering
hastigheter från 10 till 100 %, analog ingång för fläktstyrning med 0-10V signal.

Teknisk support

Teknisk data

Typ	max kapacitet	maxtryck	effekt och max	rotation-shastighet	max intensitet	spänning	ljudtrycksnivå*	temp. min	temp. max	massa
	m³/h	Pa	W	varv/min	A	V	db(A)	^oC	^oC	kg
TH-500/150 ECOWATT	470	250	45	2670	0.4	230	46	-20	60	3.8
TH-500/150 ECOWATT Nominella parametrar Maxflöde 470 m³/h Maximalt tryck 250 Pa Rotation-shastighet 2670 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 45 W Nominell ström 0.4 A Nominell frekvens 50 Hz Kanaldiameter 150 mm Massa 3.8 kg Motortyp EC Motorns skyddsklass IP44 Minimal arbetstemperatur -20 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 46 dB(A) Mät avstånd 4 m
TH-500/160 ECOWATT	490	250	48	2695	0.4	230	47	-20	60	3.8
TH-500/160 ECOWATT Nominella parametrar Maxflöde 490 m³/h Maximalt tryck 250 Pa Rotation-shastighet 2695 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 48 W Nominell ström 0.4 A Nominell frekvens 50 Hz Kanaldiameter 160 mm Massa 3.8 kg Motortyp EC Motorns skyddsklass IP44 Minimal arbetstemperatur -20 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 47 dB(A) Mät avstånd 4 m
TH-800/200 ECOWATT	750	200	98	2490	0.6	230	47	-20	60	5.6
TH-800/200 ECOWATT Nominella parametrar Maxflöde 750 m³/h Maximalt tryck 200 Pa Rotation-shastighet 2490 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 98 W Nominell ström 0.6 A Nominell frekvens 50 Hz Kanaldiameter 200 mm Massa 5.6 kg Motortyp EC Motorns skyddsklass IP44 Minimal arbetstemperatur -20 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 47 dB(A) Mät avstånd 4 m
TH-1300/250 ECOWATT	1030	300	137	2440	0.6	230	58	-20	60	11.2
TH-1300/250 ECOWATT Nominella parametrar Maxflöde 1030 m³/h Maximalt tryck 300 Pa Rotation-shastighet 2440 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 137 W Nominell ström 0.6 A Nominell frekvens 50 Hz Kanaldiameter 250 mm Massa 11.2 kg Motortyp EC Motorns skyddsklass IP44 Minimal arbetstemperatur -20 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 58 dB(A) Mät avstånd 4 m
TH-2000/315 ECOWATT	1530	600	230	2460	1	230	60	-20	60	17.2
TH-2000/315 ECOWATT Nominella parametrar Maxflöde 1530 m³/h Maximalt tryck 600 Pa Rotation-shastighet 2460 varv/min Antal faser 1 Nominell spänning 230 V Nominell kraft 230 W Nominell ström 1 A Nominell frekvens 50 Hz Kanaldiameter 315 mm Massa 17.2 kg Motortyp EC Motorns skyddsklass IP44 Minimal arbetstemperatur -20 °C Maximal arbetstemperatur 60 °C Maximal medeltemperatur 60 °C Ljudtrycksnivå 60 dB(A) Mät avstånd 4 m

* mätt på ett avstånd av 4m från fläkten.

Arbetsegenskaper

Dimensioner

Typ	A	B	C	D	E	F	G	H	I
	mm	mm	mm	mm	mm	mm	mm	mm	mm
TH-500/150 ECOWATT	400	349	300	150	245	10	20	274	33
TH-500/160 ECOWATT	400	339	300	160	245	10	20	274	33
TH-800/200 ECOWATT	400	371	300	198	245	10	20	306	36
TH-1300/250 ECOWATT	546	457	435	248	330	12	20	372	42
TH-2000/315 ECOWATT	735	544	560	312	450	12	20	450	50
