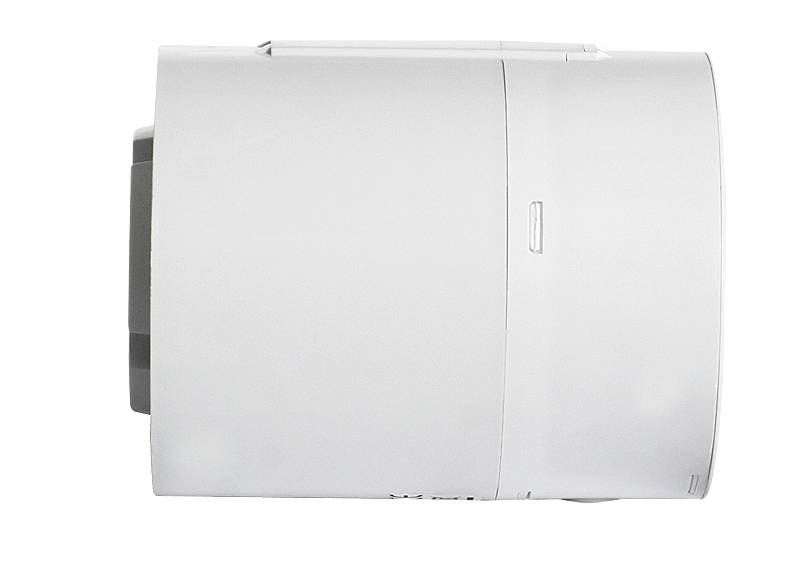

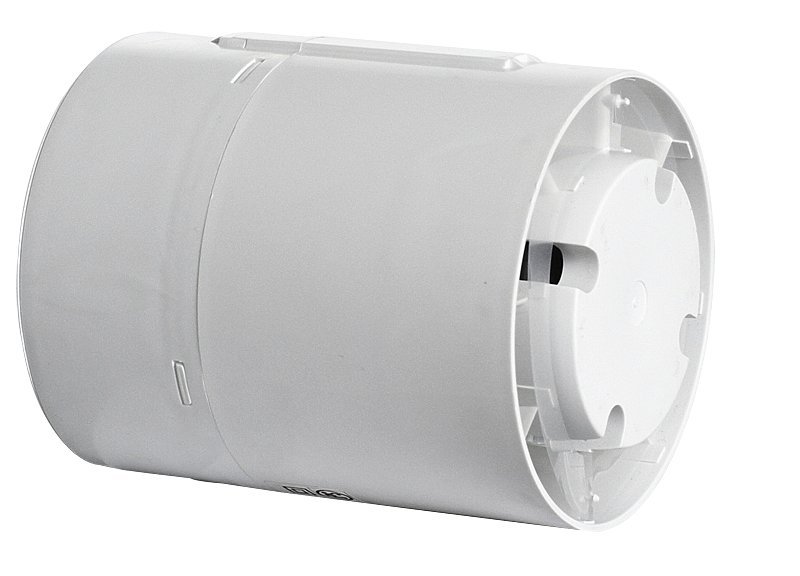

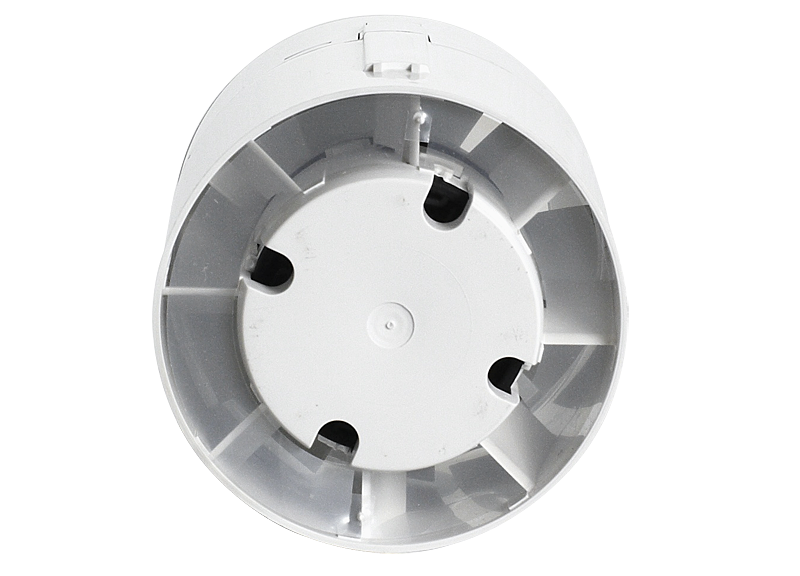

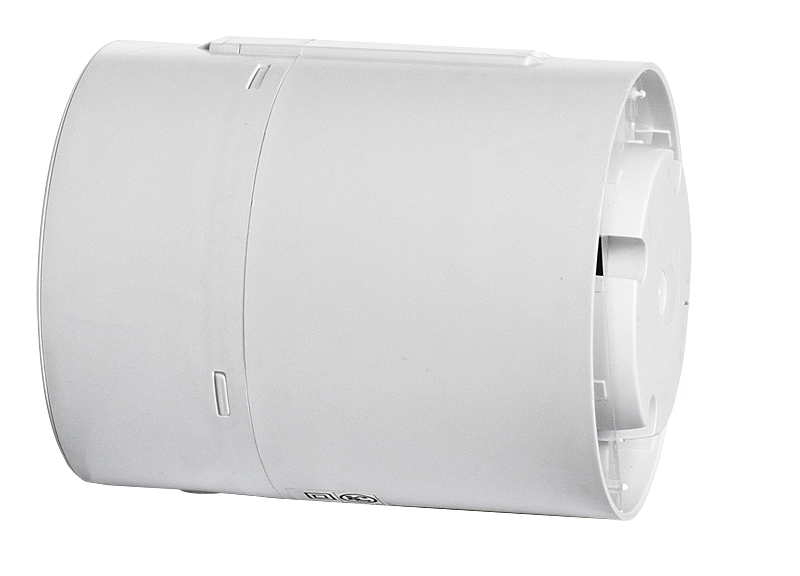

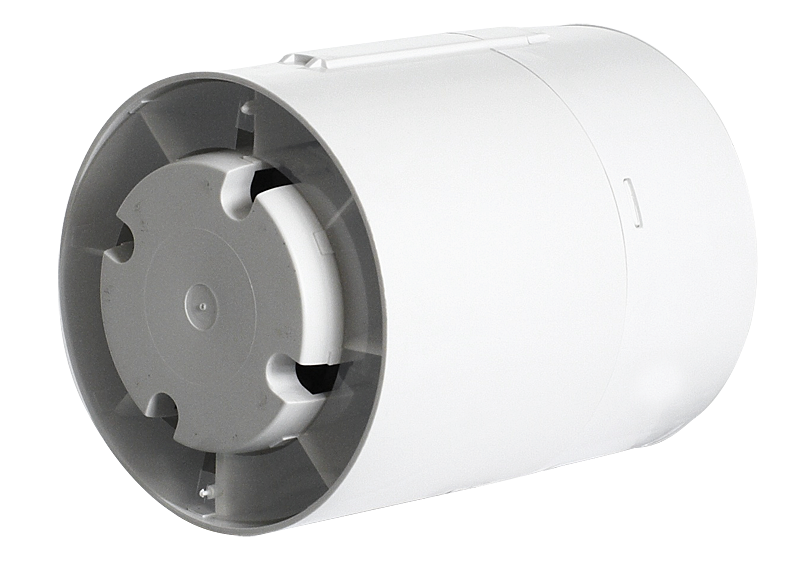

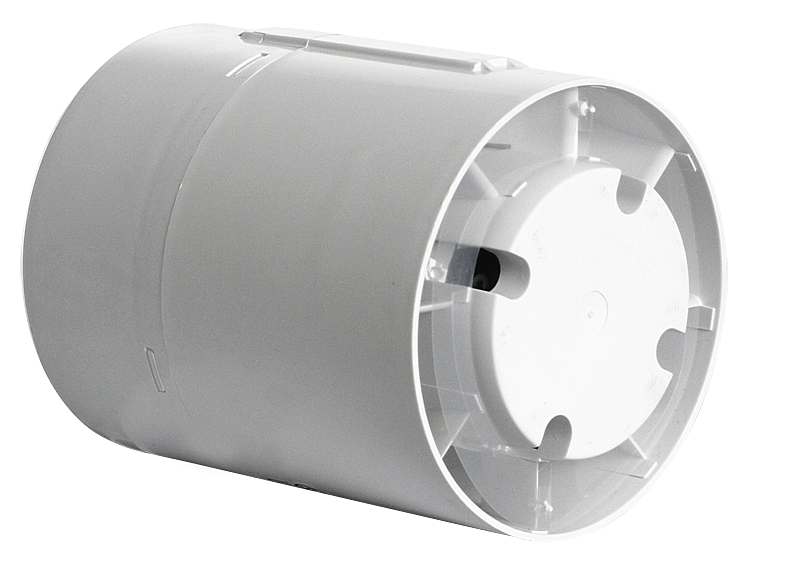

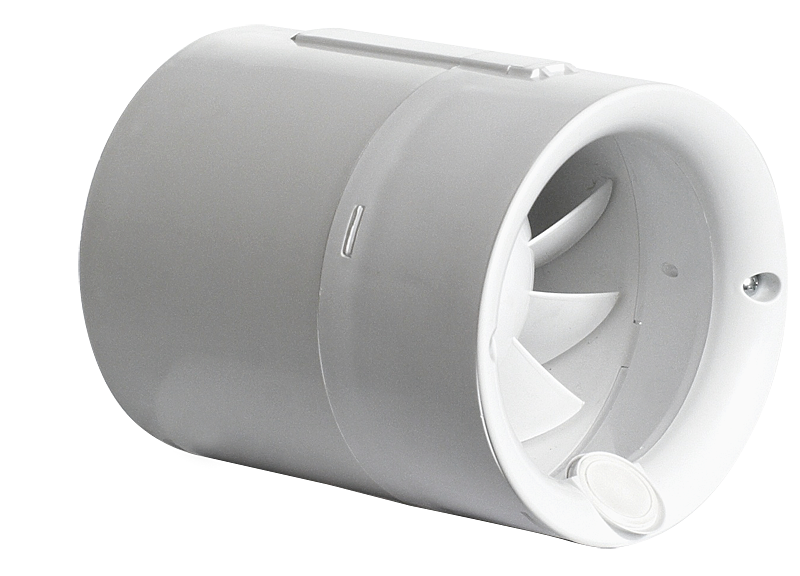

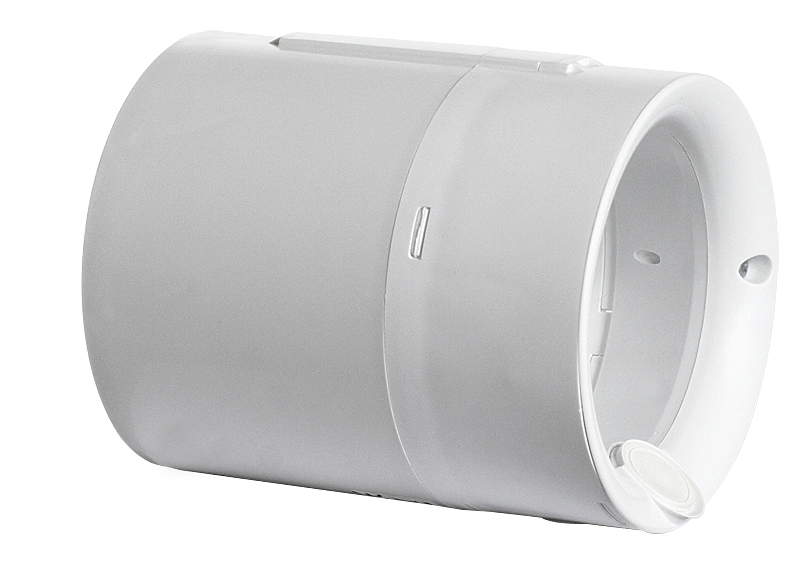

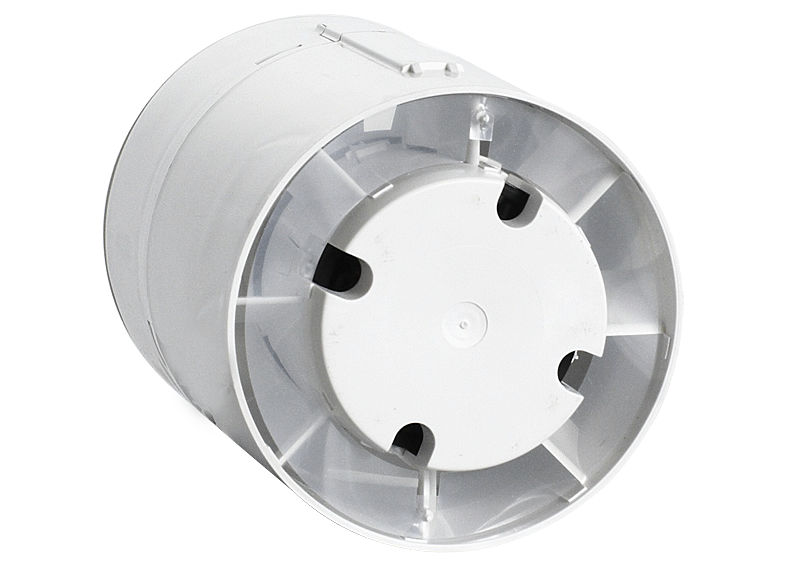

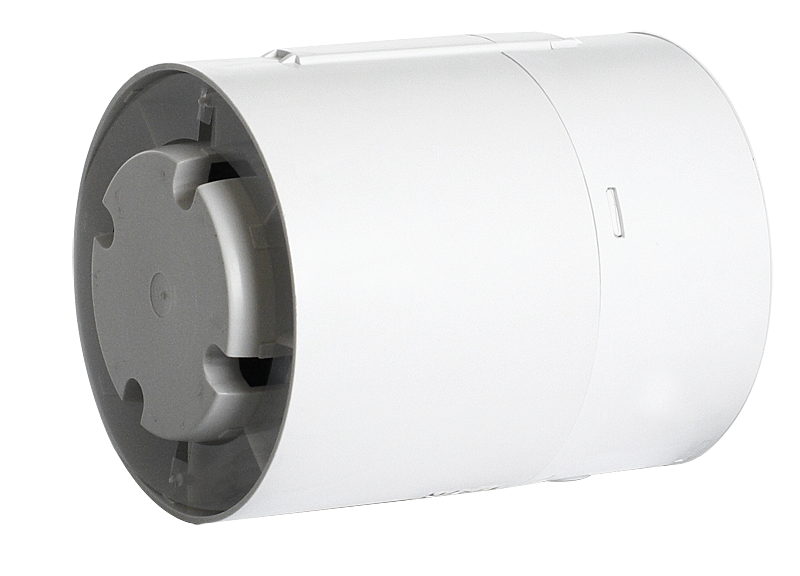

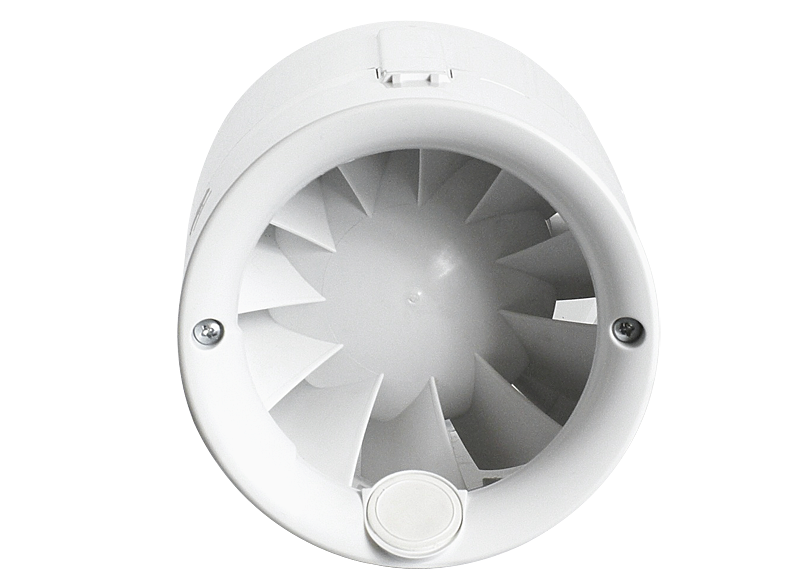

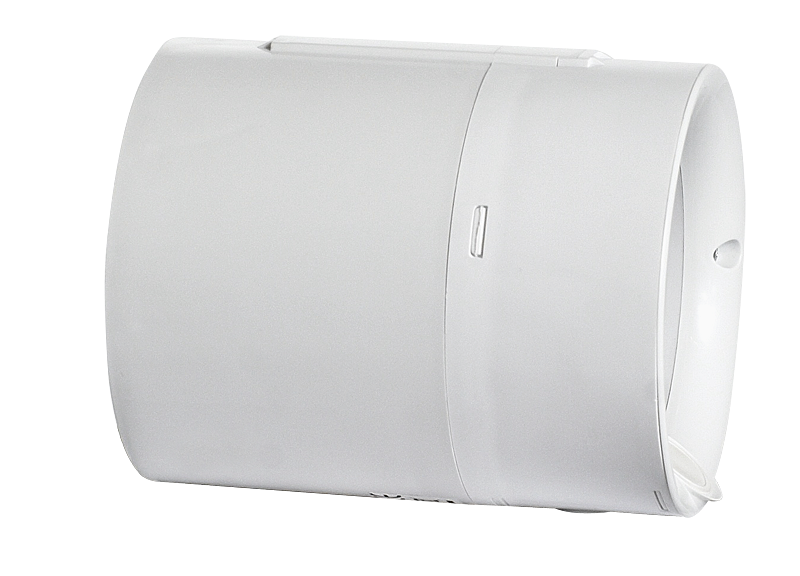

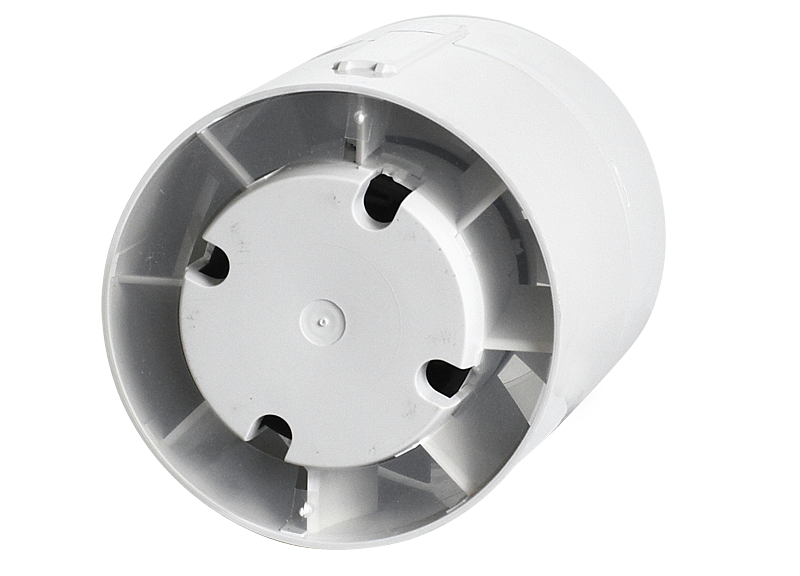

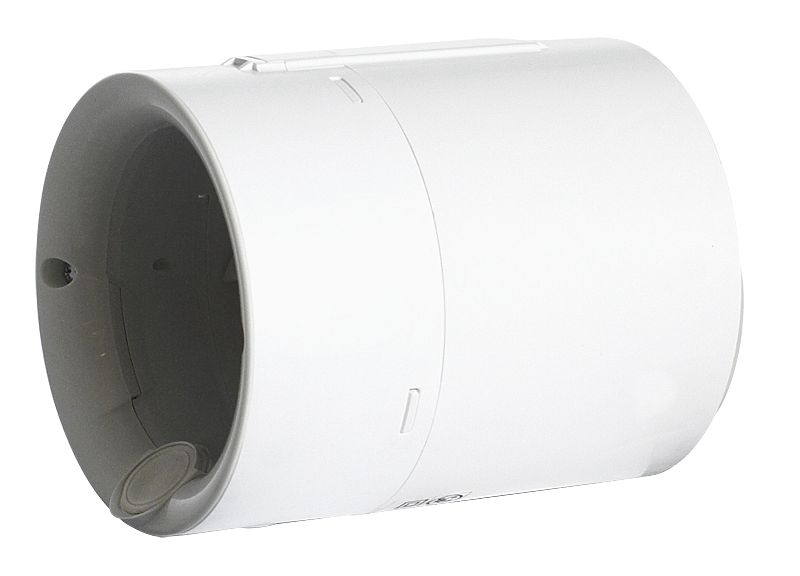

SILENTUB - Kanalfläkt

SILENTUB

Kanalfläkt

Serie axialfläktar med låg ljudnivå speciellt konstruerade för infällt montage i en vägg
Kontakta oss

Tillämpning

Fläkt lämpad för att ventilera små och medelstora rum.



Konstruktion

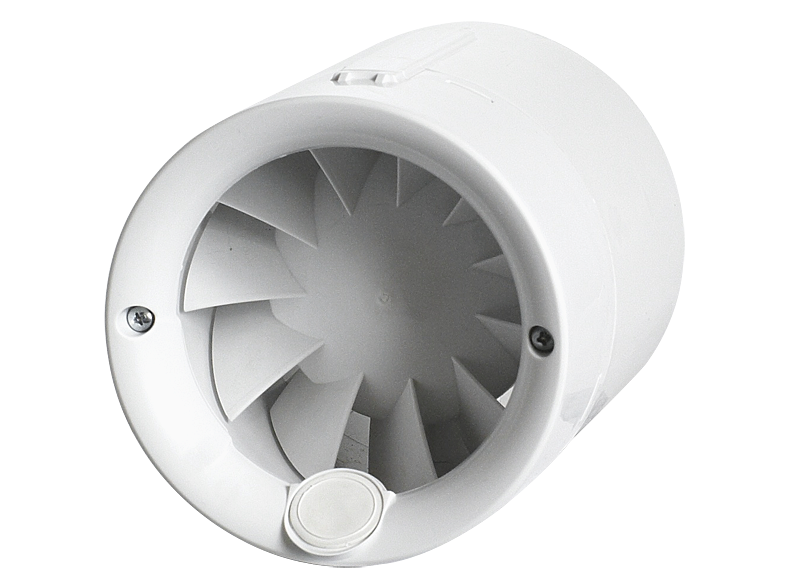

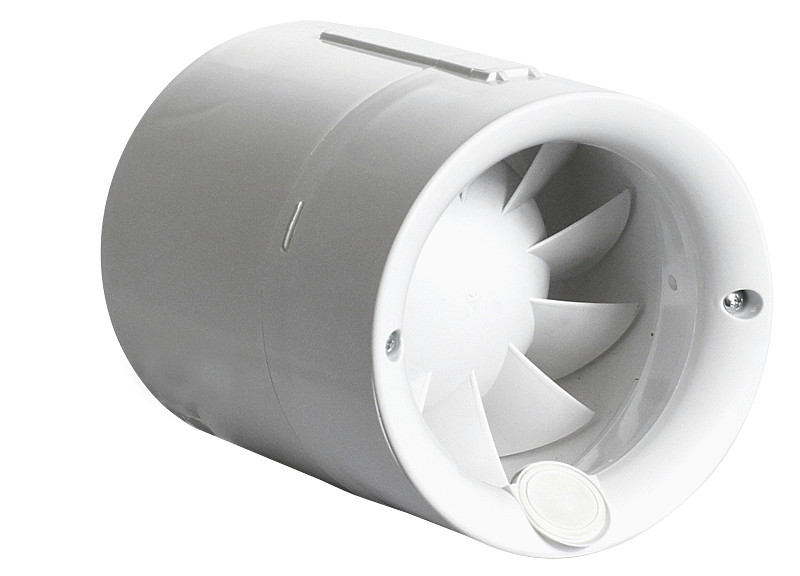

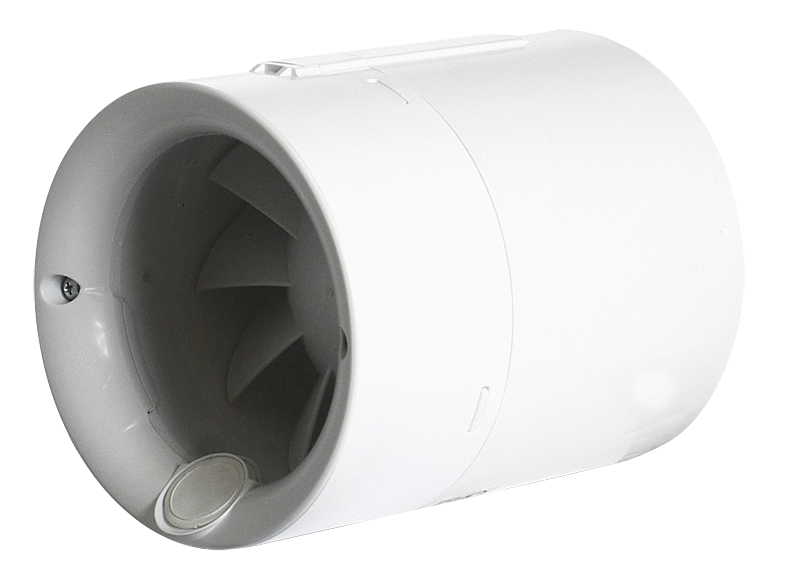

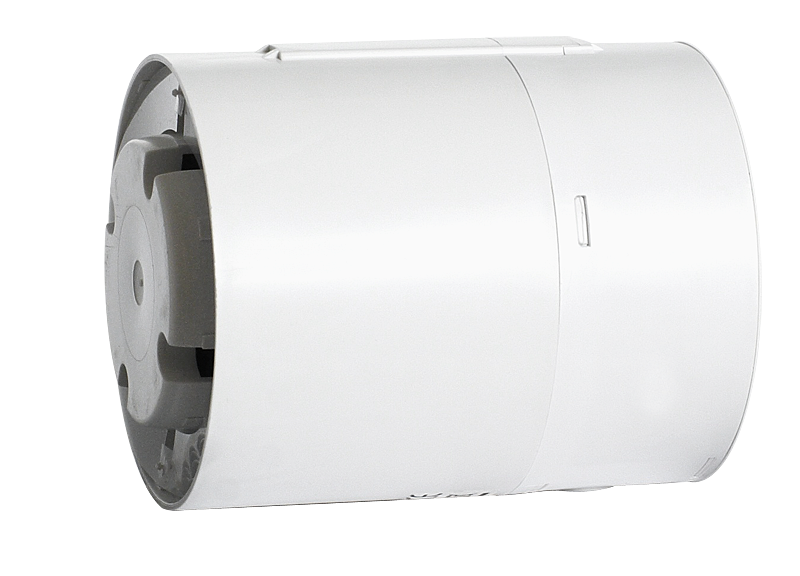

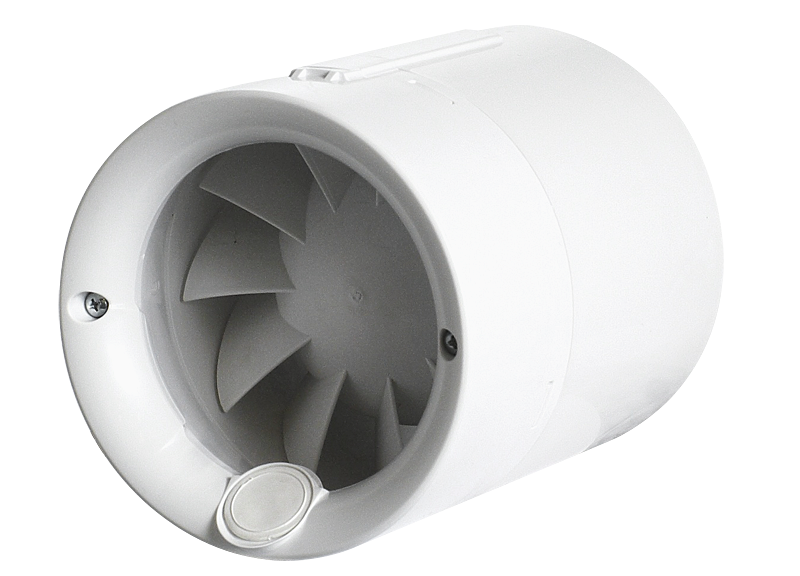

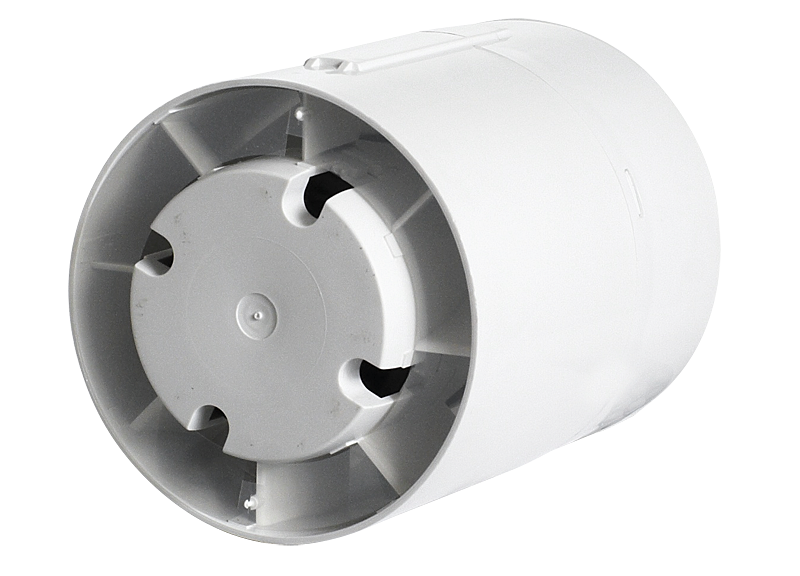

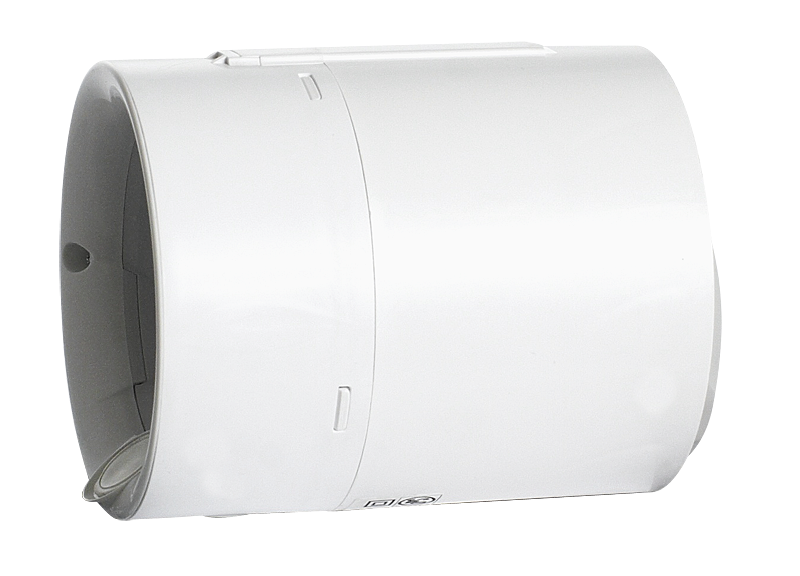

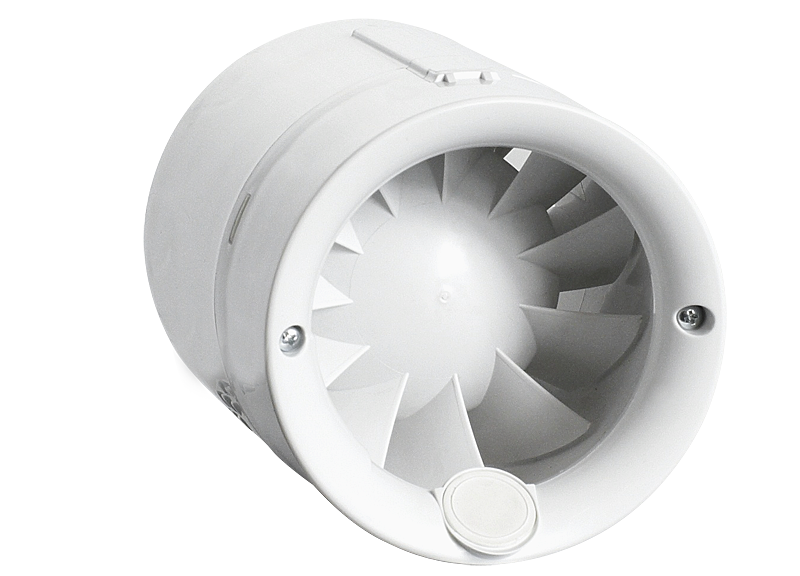

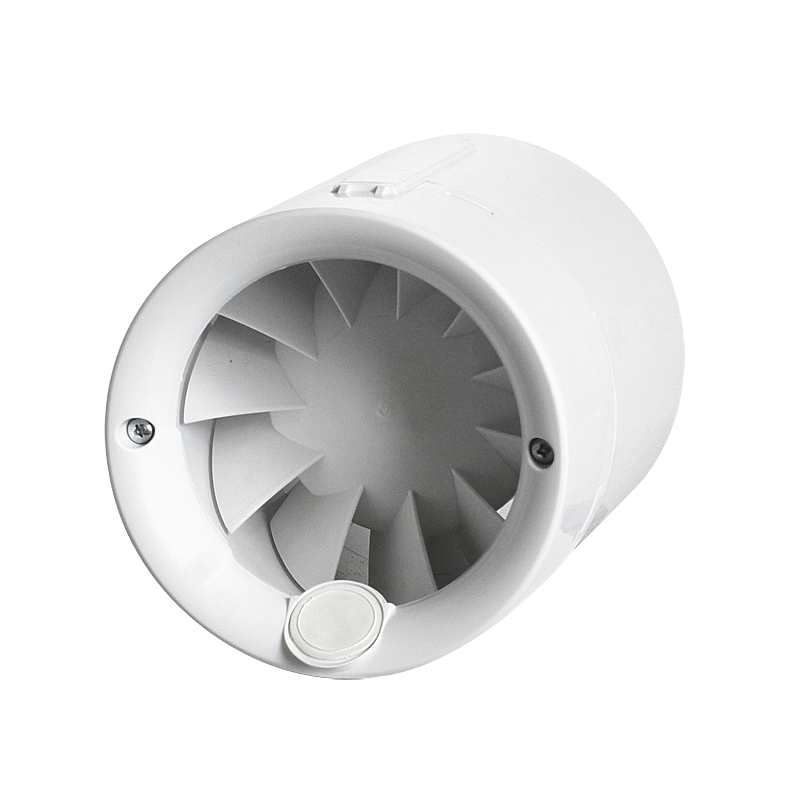

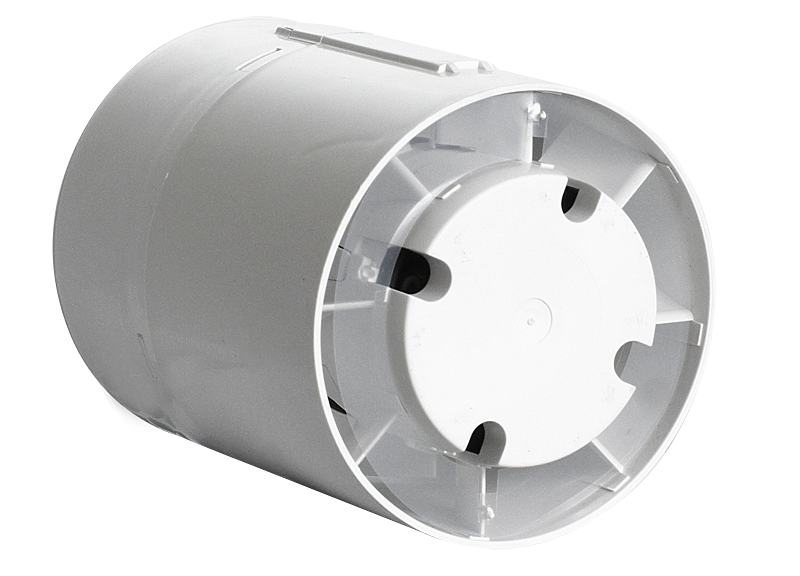

Fläkten är direktdriven med axialvinge och har fläkthus för kanalanslutning tillverkat i plast. Motorn är monterad på ljud- och vibrationsdämpande block för att reducera ljudet av fläkten. Fläkten är utrustad med kallrasskydd.

Motor

Produkter monteras i standardutförande med en kullagrad asynkron enfasmotor för drift i 230V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP45 och skydd mot elektriska stötar klass II. Motorerna är utrustade med termisk säkerhetsbrytare. Om inget annat anges är motorns maximala omgivningstemperatur 40°.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Katalogkort

Välj en fläkt www.fanselectoronline.com

m3/h
Pa
Typ max kapacitet maxtryck effekt
och max		 rotation-shastighet max intensitet spänning ljudtrycksnivå* temp.
min		 temp.
max		 massa
  m3/h Pa W varv/min A V db(A) oC oC kg
SILENTUB-100 100 50 12 2450 0.07 230 37.5 -20 40 0.5

SILENTUB-100

Nominella parametrar

  • Maxflöde 100 m3/h
  • Maximalt tryck 50 Pa
  • Rotation-shastighet 2450 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 12 W
  • Nominell ström 0.07 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 100 mm
  • Massa 0.5 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 40 °C
  • Ljudtrycksnivå 37.5 dB(A)
  • Mät avstånd 1.5 m
SILENTUB-200 190 50 16 2350 0.09 230 42 -20 40 0.7

SILENTUB-200

Nominella parametrar

  • Maxflöde 190 m3/h
  • Maximalt tryck 50 Pa
  • Rotation-shastighet 2350 varv/min
  • Antal faser 1
  • Nominell spänning 230 V
  • Nominell kraft 16 W
  • Nominell ström 0.09 A
  • Nominell frekvens 50 Hz
  • Kanaldiameter 120 mm
  • Massa 0.7 kg
  • Motortyp AC
  • Motorns skyddsklass IP44
  • Minimal arbetstemperatur -20 °C
  • Maximal arbetstemperatur 40 °C
  • Maximal medeltemperatur 40 °C
  • Ljudtrycksnivå 42 dB(A)
  • Mät avstånd 1.5 m

* mätt på ett avstånd av 1.5m från fläkten.

Arbetsegenskaper

Dimensioner

Typ A B ØD
  mm mm mm
SILENTUB-100 131 101 100
Typ A B ØD
  mm mm mm
SILENTUB-200 156 141.5 120
